3.6 Testausohjainlaitteet
0 986 614 079 / 080
Testausohjainlaitteita tarvitaan AdBLue-kuljetusmodu-
ulien testaukseen. Aina kuljetusmoduulin rakenteen
mukaan (12 V tai 24 V), käytetään vastaavaa testausoh-
jainlaitetta (0 986 614 079 -> 12 V tai 0 986 614 080 ->
24 V).
Täydellistä testiä varten tarvitaan lisäksi testisarja
0 986 610 840 sekä yksi KTS 5XX / 6XX.
Diagnoositiedot saa käyttöön "ESI[tronic] – komponent-
tidiagnoosin" kautta. Edellytyksenä on, että on tilattu
ESI[tronic]– tiedote "K".
Testausohjainlaitteiden diagnoosi tapahtuu niiden itse-
diagnoosin ja sisäisen vikamuistin kautta.
Diagnoosi sisältää mm. vikamuistin luvun/poiston, toi-
milaitetestin ja toimintotestejä.

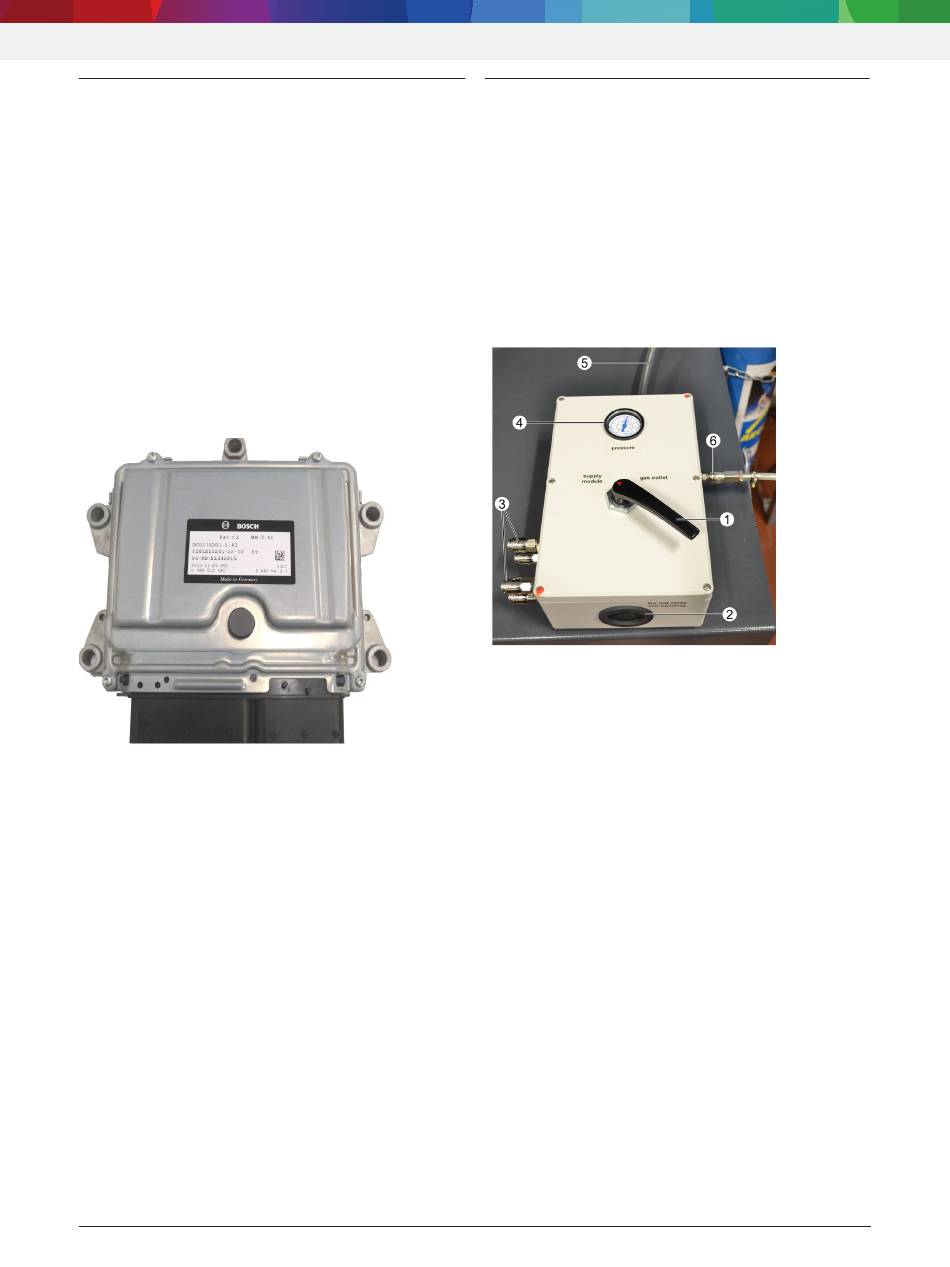

Kuva 3: Testausohjainlaite 0986 614 079 / 080
i
Oikeaoppinen liitäntä ja testausohjainlaitteen käyt-
tö on kuvattu ESI [tronic] – testaus- ja kunnossapi-
to-ohjeissa.
i
Vialliset testausohjainlaitteet on vaihdettava koko-
naan uusiin laitteisiin.
|
1 689 989 394 2023-01-24
3.7 Kaasunjakaja 0 986 610 970
Kaasunjakajaa käytetään ainoastaan AdBlue-kuljetusmo-
duulien AdBlue-piirin tiiviystesteihin suojakaasulla 5.
Huoltoboksin kalvon läpivientitulppaa (kuva 4, osa 2)
käytetään kaasunjakajan ylipaineen välttämiseen sekä
sisäisten letkujen tiiviyden tarkastamiseen.
Asiakkaan on hankittava ilmauksen liitäntää (kuva 4,
osa 5) varten liitäntäkappale (ulkokierre, 1/4") sekä
ilmausletku ja asennettava ne (ei kuulu toimitukseen).
!
Ilmausletkun täytyy ulottua kaasunjakajasta ulos
asti.
Kuva 4: Kaasunjakaja 0 986 610 970
1 Vaihtokytkentävipu
2 Kalvon läpivientitulppa
3 Pistokytkimet AdBlue-kuljetusmoduulin liitäntään
4 Painemittari
5 Ilmausletkun liitäntä
6 Kaasupullon suojakaasun 5 liitännän pistokytkin
i
Kaasun jakajien yhdistäminen AdBlue-kuljetusmo-
duuleihin, tyyppi Denoxtronic 2.2, tapahtuu syöttö-
johtojen 0 986 610 926 ja 0 986 610 927 avulla.
i
Yksityiskohtaiset käyttöä ja käsittelyä koskevat
ohjeet löytyvät erillisestä ESI[tronic]-kunnossapito-
ohjeesta Denoxtronic 2.2.
