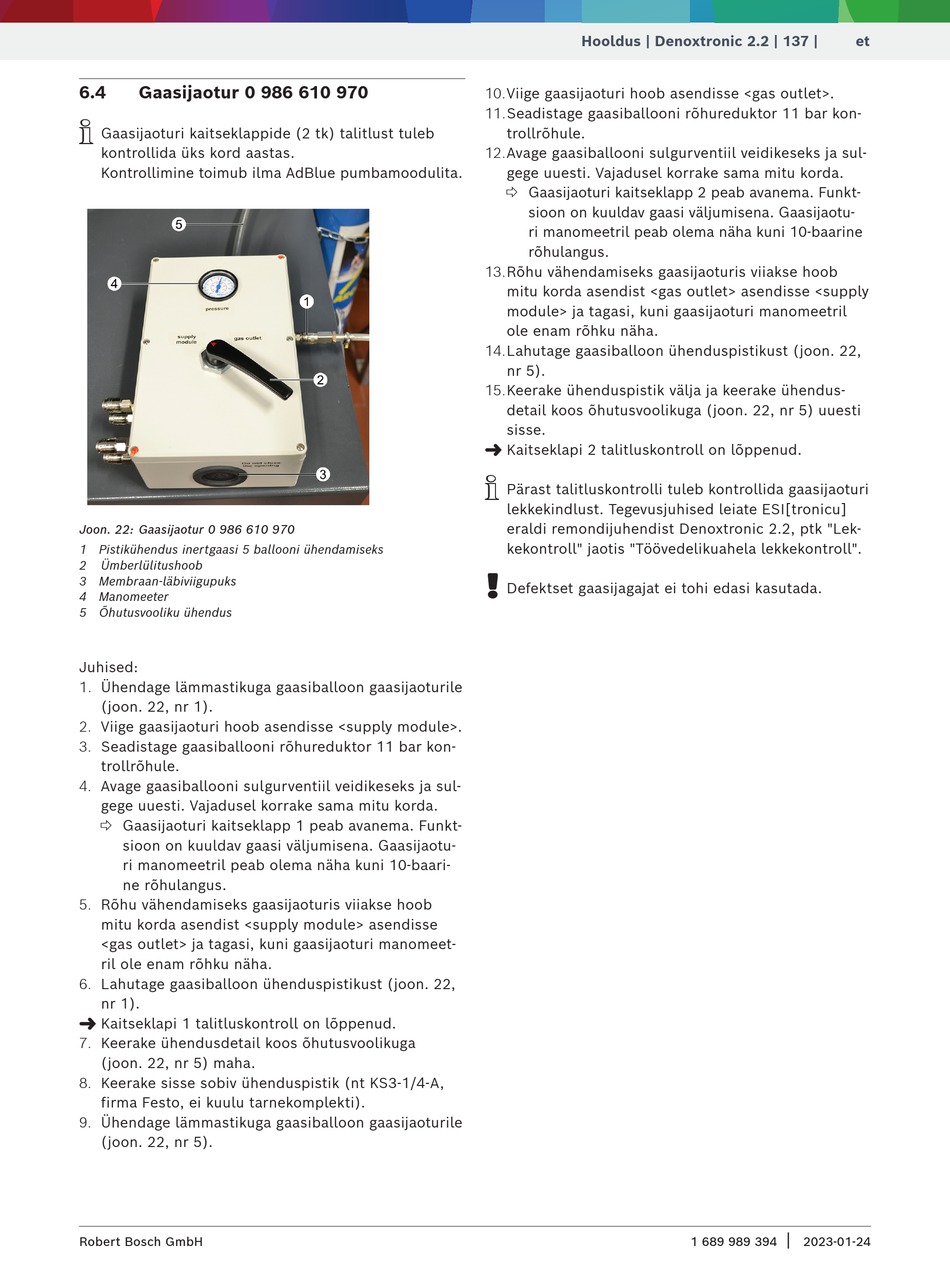

Bosch Denoxtronic 2.2 Produktbeschreibung Seite 137

6.4 Gaasijaotur 0 986 610 970
i
Gaasijaoturi kaitseklappide (2 tk) talitlust tuleb
kontrollida üks kord aastas.
Kontrollimine toimub ilma AdBlue pumbamoodulita.
Joon. 22: Gaasijaotur 0 986 610 970
1 Pistikühendus inertgaasi 5 ballooni ühendamiseks
2 Ümberlülitushoob
3 Membraan-läbiviigupuks
4 Manomeeter
5 Õhutusvooliku ühendus
Juhised:
1. Ühendage lämmastikuga gaasiballoon gaasijaoturile
(joon. 22, nr 1).
2. Viige gaasijaoturi hoob asendisse <supply module>.
3. Seadistage gaasiballooni rõhureduktor 11 bar kon-
trollrõhule.
4. Avage gaasiballooni sulgurventiil veidikeseks ja sul-
gege uuesti. Vajadusel korrake sama mitu korda.
� Gaasijaoturi kaitseklapp 1 peab avanema. Funkt-
sioon on kuuldav gaasi väljumisena. Gaasijaotu-
ri manomeetril peab olema näha kuni 10-baari-
ne rõhulangus.
5. Rõhu vähendamiseks gaasijaoturis viiakse hoob
mitu korda asendist <supply module> asendisse
<gas outlet> ja tagasi, kuni gaasijaoturi manomeet-
ril ole enam rõhku näha.
6. Lahutage gaasiballoon ühenduspistikust (joon. 22,
nr 1).
"
Kaitseklapi 1 talitluskontroll on lõppenud.
7. Keerake ühendusdetail koos õhutusvoolikuga
(joon. 22, nr 5) maha.
8. Keerake sisse sobiv ühenduspistik (nt KS3-1/4-A,
firma Festo, ei kuulu tarnekomplekti).
9. Ühendage lämmastikuga gaasiballoon gaasijaoturile
(joon. 22, nr 5).
Robert Bosch GmbH
Hooldus | Denoxtronic 2.2 | 137 |
10. Viige gaasijaoturi hoob asendisse <gas outlet>.
11. Seadistage gaasiballooni rõhureduktor 11 bar kon-
trollrõhule.
12. Avage gaasiballooni sulgurventiil veidikeseks ja sul-
gege uuesti. Vajadusel korrake sama mitu korda.
� Gaasijaoturi kaitseklapp 2 peab avanema. Funkt-
sioon on kuuldav gaasi väljumisena. Gaasijaotu-
ri manomeetril peab olema näha kuni 10-baarine
rõhulangus.
13. Rõhu vähendamiseks gaasijaoturis viiakse hoob
mitu korda asendist <gas outlet> asendisse <supply
module> ja tagasi, kuni gaasijaoturi manomeetril
ole enam rõhku näha.
14. Lahutage gaasiballoon ühenduspistikust (joon. 22,
nr 5).
15. Keerake ühenduspistik välja ja keerake ühendus-
detail koos õhutusvoolikuga (joon. 22, nr 5) uuesti
sisse.
"
Kaitseklapi 2 talitluskontroll on lõppenud.
i
Pärast talitluskontrolli tuleb kontrollida gaasijaoturi
lekkekindlust. Tegevusjuhised leiate ESI[tronicu]
eraldi remondijuhendist Denoxtronic 2.2, ptk "Lek-
kekontroll" jaotis "Töövedelikuahela lekkekontroll".
!
Defektset gaasijagajat ei tohi edasi kasutada.
