3.22

Absaugvorrichtung 0 986 613 111

Die Absaugvorrichtung (Abb. 17) wird zur Reinigung
des Innenraums der AdBlue-Fördermoduls verwendet.
Die Absaugvorrichtung wird dazu mit dem Druckluft-
netz der Werkstatt (8 – 10 bar) verbunden.
i
Eine defekte Absaugvorrichtung muss komplett
erneuert werden.

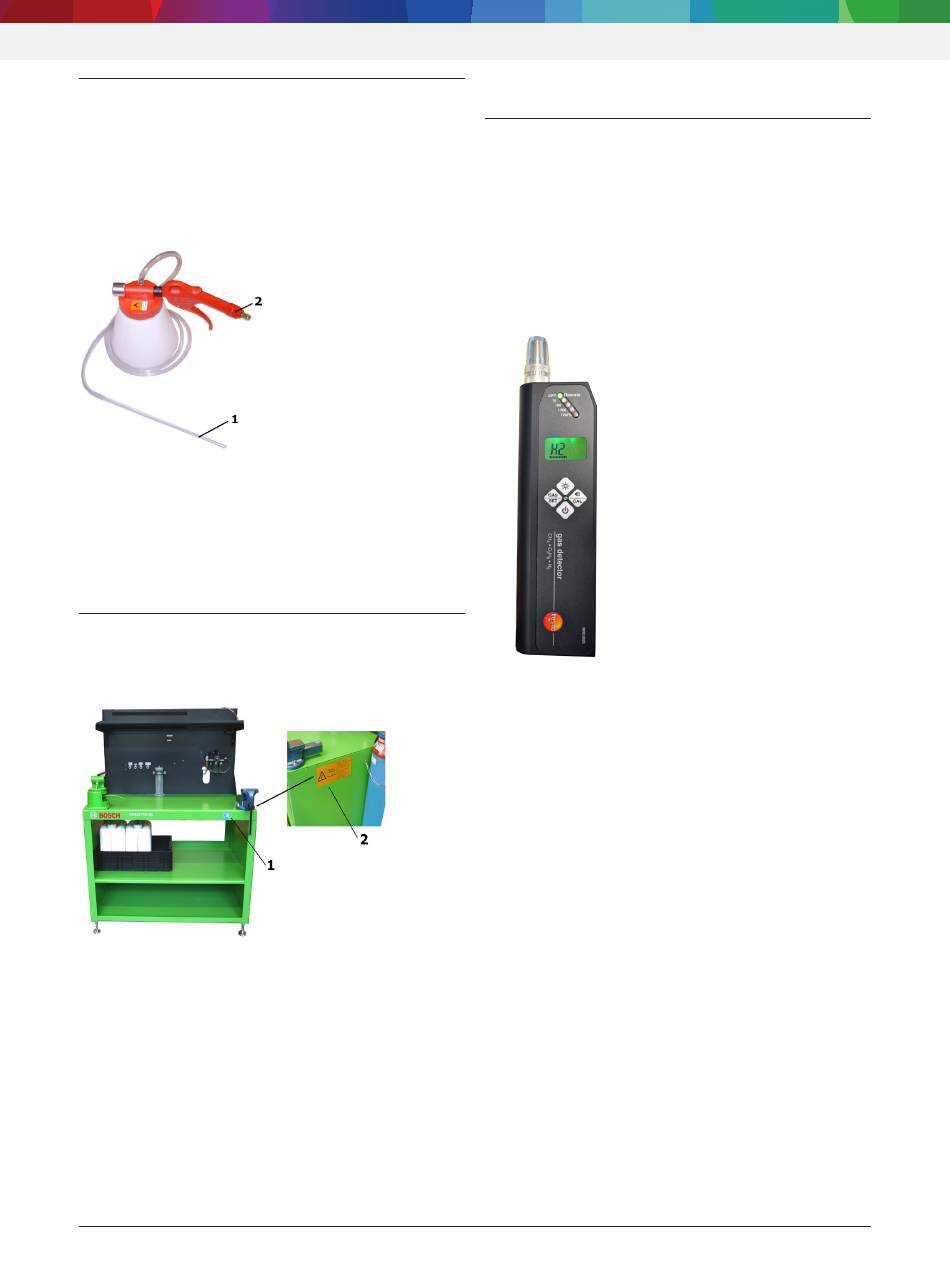

Abb. 17: Absaugvorrichtung 0 986 613 111
1 Unterdrucksauger mit Druckluftanschluss Nennweite NW 7,2
2 Schlauch mit Sauglanze
i
Detaillierte Hinweise zur Bedienung und Hand-
habung finden Sie in der separaten ESI[tronic]-
Instandsetzungsanleitung Denoxtronic 2.2.
3.23

Hinweise zur Erstinbetriebnahme

i
Die beiliegenden Klebeschilder an der Prüfeinrich-
tung 0 986 613 880 anbringen.
Abb. 18: Prüfeinrichtung mit Klebeschilder
1 Klebeschild 1 681 103 503 (Bedienungsanleitung beachten)
2 Klebeschild 1 681 102 623 (Zusammensetzung des Prüfgases)
1. Klebeschild "Bedienungsanleitung beachten" an der
Vorderseite der Prüfeinrichtung anbringen (Abb. 18,
Pos. 1). Zuvor die Klebefläche fettfrei machen.
2. Klebeschild "Zusammensetzung des Prüfgases"
seitlich an der Prüfeinrichtung im Bereich der Prüf-
gasflasche anbringen (Abb. 18, Pos. 2). Zuvor die
Klebefläche fettfrei machen.
Robert Bosch GmbH
Sonderzubehör | Denoxtronic 2.2 | 15 |
4. Sonderzubehör
4.1 Testo Gasdetektor
Der Gasdetektor der Firma Testo (Abb. 19) wird zur
Dichtheitsprüfung am AdBlue-Fördermodul benutzt.
Prüfmedium ist Formiergas (5% H2 95% N2).
Den Gasdedektor direkt von der Fa. Testo beziehen.
Bestellnummer: 0632 0323
Kontakt: www.testo.com
info@testo.de
Abb. 19: Testo Gasdetektor
i
Bei Erstinbetriebnahme muss der Gasdetektor auf
die Gasart H2 (Wasserstoff) eingestellt werden und
die akustische Konzentrationsanzeige muss einge-
schaltet sein. Bedienungsanleitung des Herstellers
hierzu beachten.
i
Der Hersteller empfiehlt einmal jährlich eine Kalib-
rierung durchführen zu lassen.
i
Detaillierte Hinweise zur Bedienung und Hand-
habung finden Sie in der separaten ESI[tronic]-
Instandsetzungsanleitung Denoxtronic 2.2.
