3.6 Equipos de control de comprobación
0 986 614 079 / 080
Para la comprobación de los módulos de alimentación
AdBLue se necesitan equipos de control de compro-
bación. Dependiendo del tipo de construcción del
módulo de alimentación (12 V o 24 V), se utiliza el
correspondiente equipo de control de comprobación
(0 986 614 079 para 12 V o 0 986 614 080 para 24 V).
Para la comprobación completa se necesitan adicio-
nalmente el juego de comprobación 0 986 610 840 y
un KTS 5XX / 6XX.
Los datos de diagnóstico están disponibles a través
del diagnóstico de componentes ESI[tronic]. Un re-
quisito es una suscripción al tipo de información "K"
ESI[tronic].
El diagnóstico de los equipos de control de compro-
bación tiene lugar a través de su diagnóstico propio y
la memoria interna de errores. El diagnóstico abarca,
entre otras cosas, leer / borrar memoria de errores,
prueba del elemento de ajuste, pruebas de funciona-
miento.

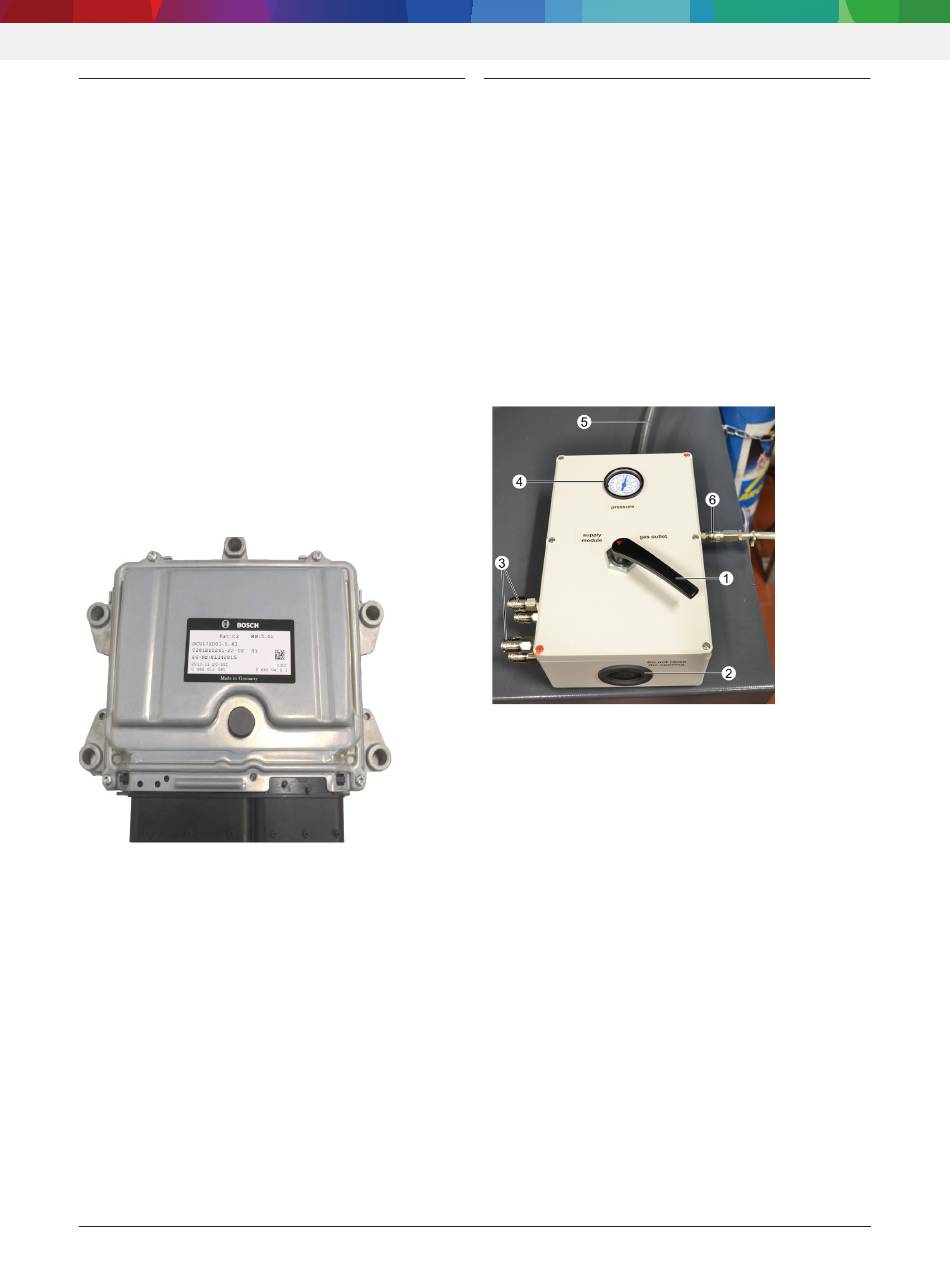

Fig. 3: Equipo de control de comprobación 0986 614 079 / 080
i
La conexión y el empleo correctos de los equipos
de control de comprobación se describen en las
instrucciones de comprobación y mantenimiento
ESI[tronic].
i
Todos los equipos de control de comprobación
defectuosos se deben sustituir por nuevos.
|
1 689 989 394 2023-01-24
3.7 Distribuidor de gas 0 986 610 970
El distribuidor de gas sirve exclusivamente para com-
probar la estanqueidad del circuito AdBlue de los mó-
dulos de alimentación AdBlue con el gas inerte 5.
El manguito de paso de membrana (fig. 4, pos. 2) de
la caja de servicio sirve para evitar sobrepresión en el
distribuidor de gas, así como para comprobar la es-
tanqueidad de los tubos flexibles.
En la conexión para el purgado de aire (fig. 4, pos. 5),
de obra debe colocarse un conector (rosca exterior,
1/4") y un tubo flexible de purgado (no incluido en el
volumen de suministro).
!
El tubo flexible de purgado debe alcanzar del dis-
tribuidor de gas hasta el exterior.
Fig. 4: Distribuidor de gas 0 986 610 970
1 Palanca de conmutación
2 Manguito de paso de membrana
3 Acoplamientos enchufables para conexión del módulo de
alimentación AdBlue
4 Manómetro
5 Conexión para tubo flexible de purgado
6 Acoplamiento enchufable para conexión de botella de
gas inerte 5
i
La conexión del distribuidor de gas a los módulos
de alimentación de AdBlue, tipo Denoxtronic 2.2,
se realiza con los conductos de alimentación
0 986 610 926 y 0 986 610 927.
i
Encontrará indicaciones detalladas sobre el funcio-
namiento y el manejo en las instrucciones de man-
tenimiento separadas ESI[tronic] Denoxtronic 2.2.
