zh | 460 | Denoxtronic 2.2 | 维修

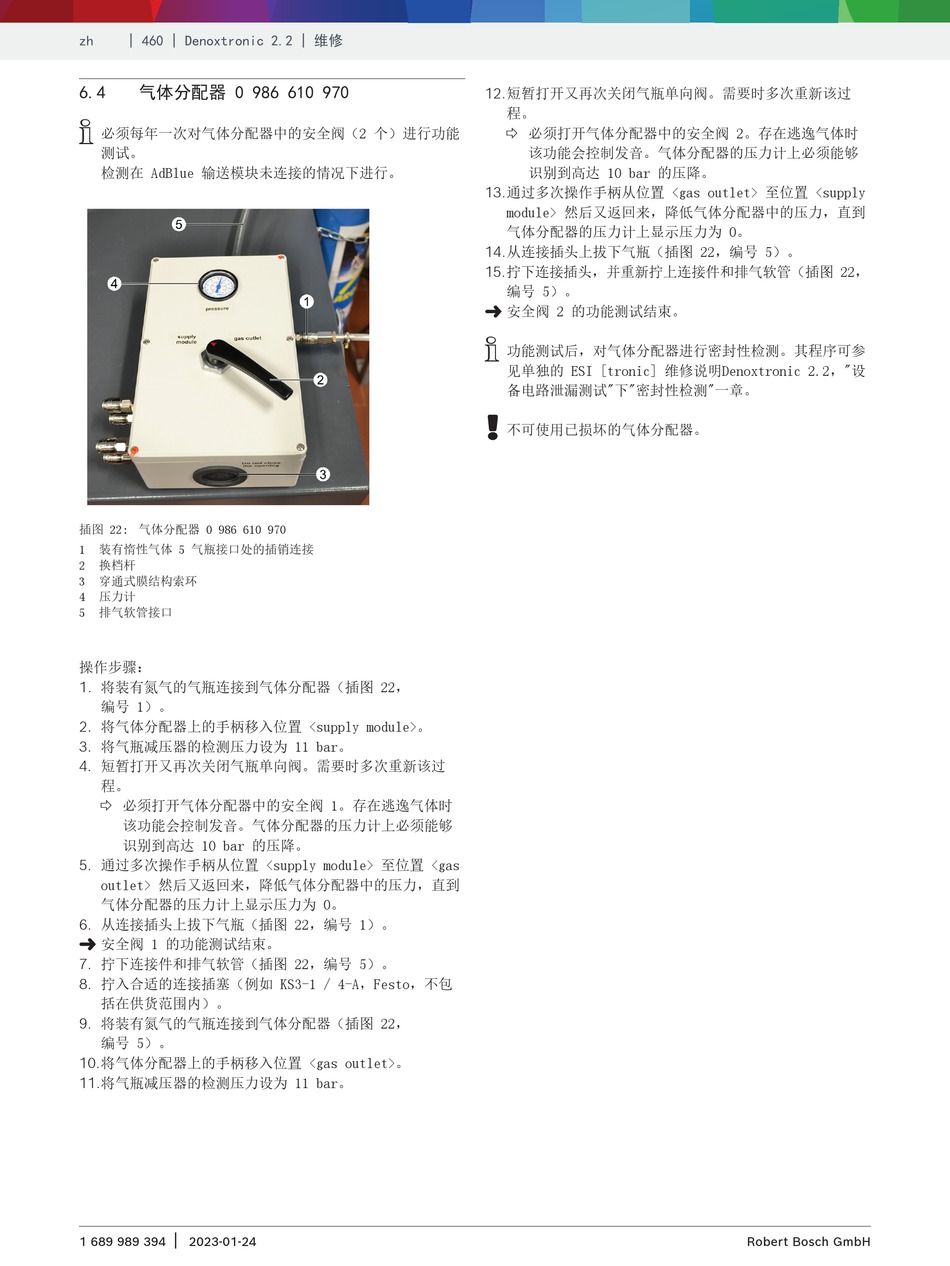

6.4 气体分配器 0 986 610 970
i
必须每年一次对气体分配器中的安全阀（2 个）进行功能
测试。
检测在 AdBlue 输送模块未连接的情况下进行。
插图 22: 气体分配器 0 986 610 970
1 装有惰性气体 5 气瓶接口处的插销连接
2 换档杆
3 穿通式膜结构索环
4 压力计
5 排气软管接口
操作步骤：
1. 将装有氮气的气瓶连接到气体分配器（插图 22，
编号 1）。
2. 将气体分配器上的手柄移入位置 <supply module>。
3. 将气瓶减压器的检测压力设为 11 bar。
4. 短暂打开又再次关闭气瓶单向阀。需要时多次重新该过
程。
� 必须打开气体分配器中的安全阀 1。存在逃逸气体时
该功能会控制发音。气体分配器的压力计上必须能够
识别到高达 10 bar 的压降。
5. 通过多次操作手柄从位置 <supply module> 至位置 <gas
outlet> 然后又返回来，降低气体分配器中的压力，直到
气体分配器的压力计上显示压力为 0。
6. 从连接插头上拔下气瓶（插图 22，编号 1）。
"
安全阀 1 的功能测试结束。
7. 拧下连接件和排气软管（插图 22，编号 5）。
8. 拧入合适的连接插塞（例如 KS3-1 / 4-A，Festo，不包
括在供货范围内）。
9. 将装有氮气的气瓶连接到气体分配器（插图 22，
编号 5）。
10. 将气体分配器上的手柄移入位置 <gas outlet>。
11. 将气瓶减压器的检测压力设为 11 bar。
|
1 689 989 394 2023-01-24
12. 短暂打开又再次关闭气瓶单向阀。需要时多次重新该过
程。
� 必须打开气体分配器中的安全阀 2。存在逃逸气体时
该功能会控制发音。气体分配器的压力计上必须能够
识别到高达 10 bar 的压降。
13. 通过多次操作手柄从位置 <gas outlet> 至位置 <supply
module> 然后又返回来，降低气体分配器中的压力，直到
气体分配器的压力计上显示压力为 0。
14. 从连接插头上拔下气瓶（插图 22，编号 5）。
15. 拧下连接插头，并重新拧上连接件和排气软管（插图 22，
编号 5）。
"
安全阀 2 的功能测试结束。
i
功能测试后，对气体分配器进行密封性检测。其程序可参
见单独的 ESI [tronic] 维修说明Denoxtronic 2.2，"设
备电路泄漏测试"下"密封性检测"一章。
!
不可使用已损坏的气体分配器。
