3.15 Brtvena naprava 0 986 610 905
Brtvena naprava (sl. 11, poz. 3) umeće se u provrt
elementa za izjednačenje tlaka, a upotrebljava se
za ispitivanje zabrtvljenosti kućišta modula za pum-
panje AdBlue (sl. 11, poz. 2). Da bi to bilo moguće,
morate ukloniti element za izjednačenje tlaka u po-
klopcu kućišta modula za pumpanje AdBlue. Da biste
pričvrstili brtvenu napravu na modul za pumpanje
AdBlue, potrebna je pridržna naprava 0 986 610 692
(sl. 11, poz. 1) i zatezna vilica (sl. 11, poz. 4) brtvene
naprave. Priloženim podložnim pločicama podesite
odgovarajući razmak između zatezne vilice i brtvene
naprave. Ako je potrebno, upotrijebite dodatne, vlasti-
te podložne pločice.

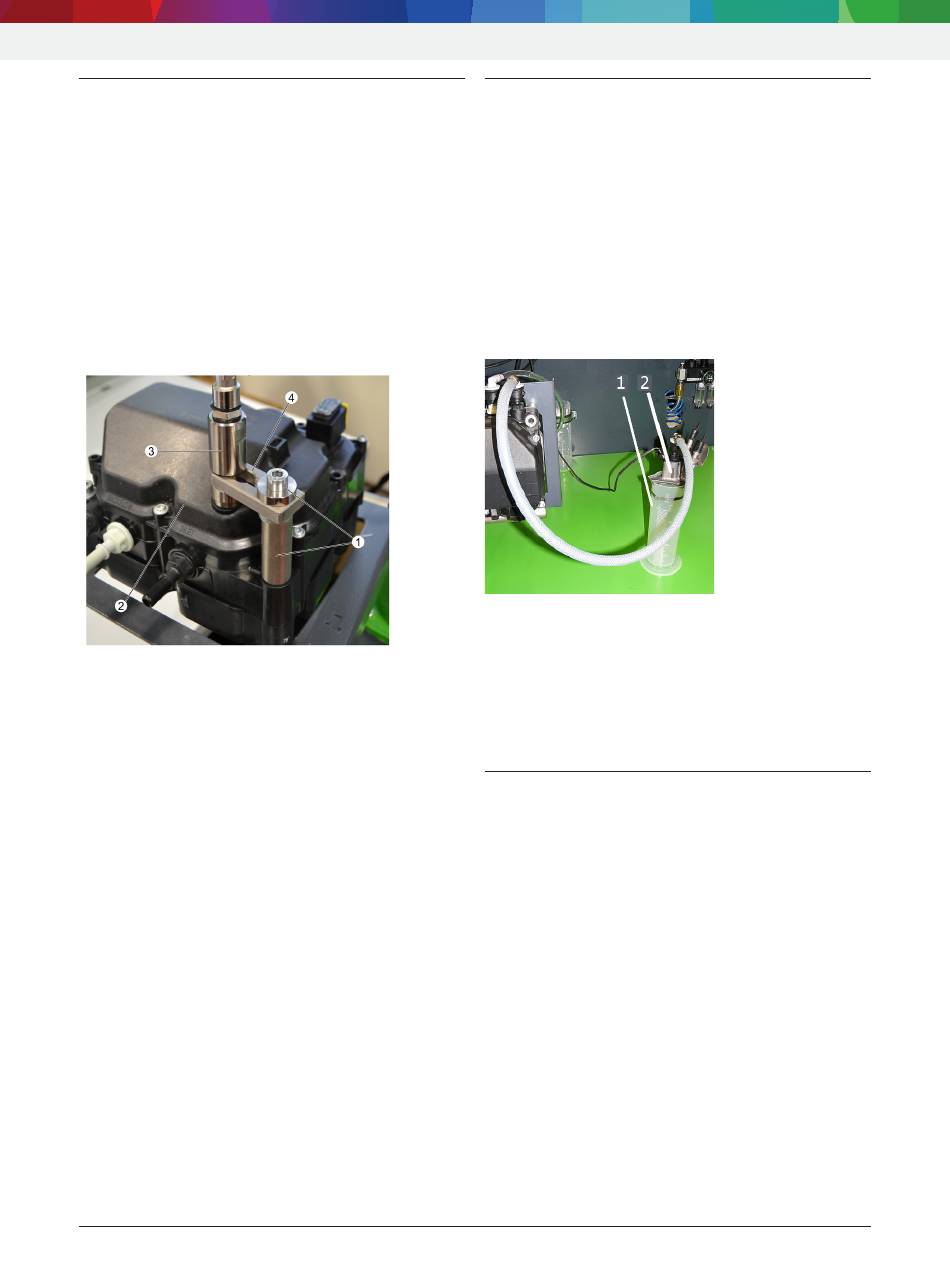

Sl. 11: Brtvena naprava 0 986 610 905
1 Pridržna naprava 0 986 610 692
2 Modul za pumpanje AdBlue
3 Brtvena naprava
4 Zatezna vilica brtvene naprave
i
Detaljne napomene o uporabi i rukovanju pronaći
ćete u zasebnim uputama za servisiranje softvera
ESI[tronic] Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.16 Dozirni modul za ispitivanje
0 986 610 522
Dozirni modul za ispitivanje (sl. 12, poz. 2) primjenjuje
se u sklopu funkcijskog ispitivanja modula za pumpan-
je AdBlue kako bi se ispitala dozirna količina. Ispitna
tekućina koja teče kroz dozirni modul za ispitivanja
prikuplja se u mjernoj posudi.
Dozirni modul za ispitivanje pokreće se s pomoću
upravljačkog uređaja za ispitivanje putem ispitnog ada-
ptera 1 687 023 723.
!
Neispravan dozirni modul za ispitivanje ne smije se
upotrebljavati i mora se u potpunosti zamijeniti.
Sl. 12: Dozirni modul za ispitivanje i mjerna posuda
1 Mjerna posuda iz kompleta mjernih posuda 0 986 610 460
2 Dozirni modul za ispitivanje 0 986 610 522 postavljen na mjer-
nu posudu
i
Detaljne napomene o uporabi i rukovanju pronaći
ćete u zasebnim uputama za servisiranje softvera
ESI[tronic] Denoxtronic 2.2.
3.17 Komplet mjernih posuda
0 986 610 460
Komplet mjernih posuda sadrži 3 mjerne posude od
100 ml, 250 ml i 500 ml. Primjenjuje se u sklopu funk-
cijskog ispitivanja modula za pumpanje AdBlue kako bi
se izmjerila povratna količina i dozirna količina. Priku-
pljena ispitna tekućina mjeri se napravom za vaganje
0 986 610 838. Pogledajte primjere uporabe na sl. 12
i sl. 13.
i
Komplet mjernih posuda može se zamijeniti samo u
potpunosti.
i
Detaljne napomene o uporabi i rukovanju pronaći
ćete u zasebnim uputama za servisiranje softvera
ESI[tronic] Denoxtronic 2.2.
