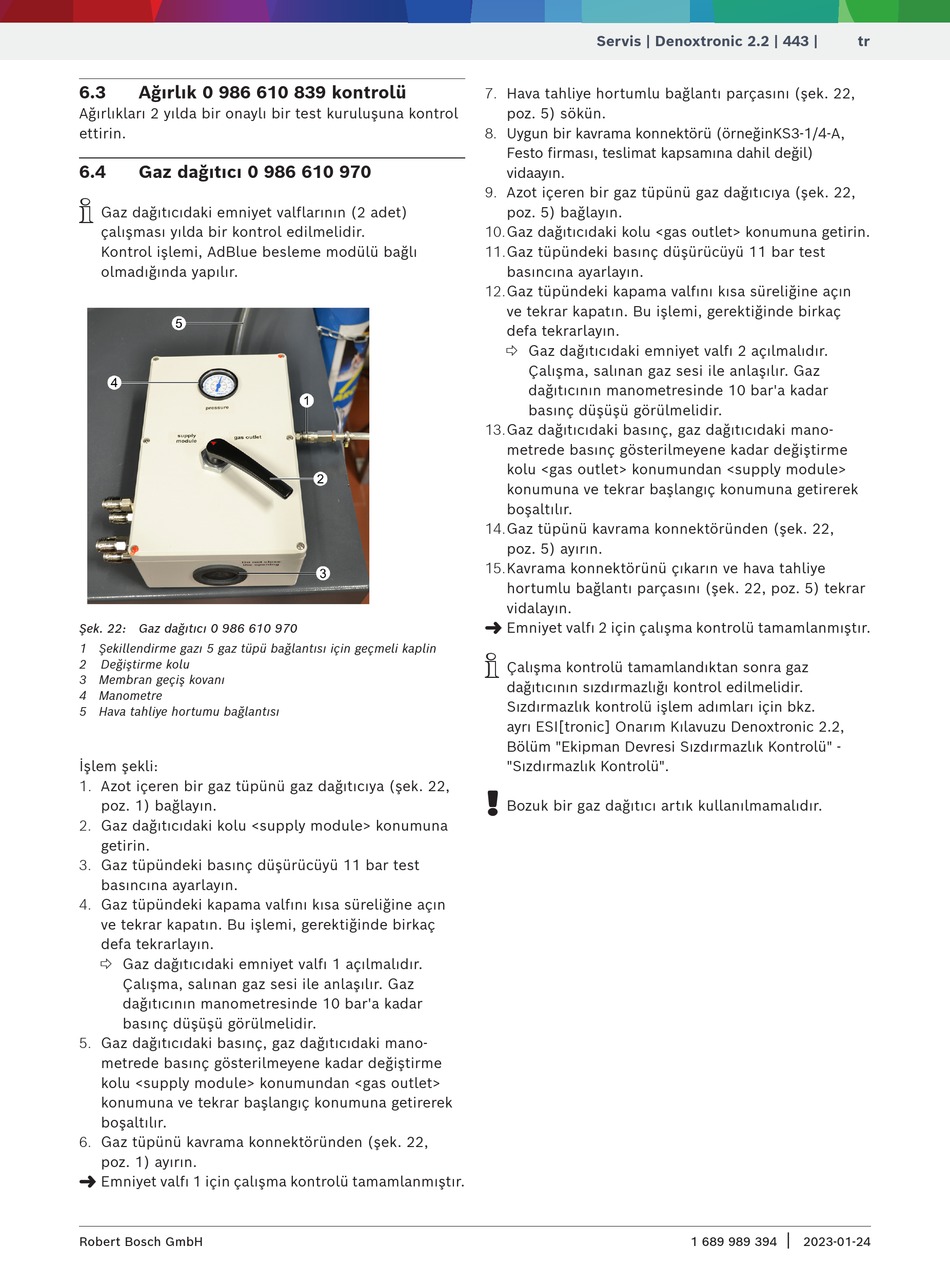

6.3 Ağırlık 0 986 610 839 kontrolü
Ağırlıkları 2 yılda bir onaylı bir test kuruluşuna kontrol
ettirin.
6.4 Gaz dağıtıcı 0 986 610 970
i
Gaz dağıtıcıdaki emniyet valflarının (2 adet)
çalışması yılda bir kontrol edilmelidir.
Kontrol işlemi, AdBlue besleme modülü bağlı
olmadığında yapılır.
Şek. 22: Gaz dağıtıcı 0 986 610 970
1 Şekillendirme gazı 5 gaz tüpü bağlantısı için geçmeli kaplin
2 Değiştirme kolu
3 Membran geçiş kovanı
4 Manometre
5 Hava tahliye hortumu bağlantısı
İşlem şekli:
1. Azot içeren bir gaz tüpünü gaz dağıtıcıya (şek. 22,
poz. 1) bağlayın.
2. Gaz dağıtıcıdaki kolu <supply module> konumuna
getirin.
3. Gaz tüpündeki basınç düşürücüyü 11 bar test
basıncına ayarlayın.
4. Gaz tüpündeki kapama valfını kısa süreliğine açın
ve tekrar kapatın. Bu işlemi, gerektiğinde birkaç
defa tekrarlayın.
� Gaz dağıtıcıdaki emniyet valfı 1 açılmalıdır.
Çalışma, salınan gaz sesi ile anlaşılır. Gaz
dağıtıcının manometresinde 10 bar'a kadar
basınç düşüşü görülmelidir.
5. Gaz dağıtıcıdaki basınç, gaz dağıtıcıdaki mano-
metrede basınç gösterilmeyene kadar değiştirme
kolu <supply module> konumundan <gas outlet>
konumuna ve tekrar başlangıç konumuna getirerek
boşaltılır.
6. Gaz tüpünü kavrama konnektöründen (şek. 22,
poz. 1) ayırın.
"
Emniyet valfı 1 için çalışma kontrolü tamamlanmıştır.
Robert Bosch GmbH
Servis | Denoxtronic 2.2 | 443 |
7. Hava tahliye hortumlu bağlantı parçasını (şek. 22,
poz. 5) sökün.
8. Uygun bir kavrama konnektörü (örneğinKS3-1/4-A,
Festo firması, teslimat kapsamına dahil değil)
vidaayın.
9. Azot içeren bir gaz tüpünü gaz dağıtıcıya (şek. 22,
poz. 5) bağlayın.
10. Gaz dağıtıcıdaki kolu <gas outlet> konumuna getirin.
11. Gaz tüpündeki basınç düşürücüyü 11 bar test
basıncına ayarlayın.
12. Gaz tüpündeki kapama valfını kısa süreliğine açın
ve tekrar kapatın. Bu işlemi, gerektiğinde birkaç
defa tekrarlayın.
� Gaz dağıtıcıdaki emniyet valfı 2 açılmalıdır.
Çalışma, salınan gaz sesi ile anlaşılır. Gaz
dağıtıcının manometresinde 10 bar'a kadar
basınç düşüşü görülmelidir.
13. Gaz dağıtıcıdaki basınç, gaz dağıtıcıdaki mano-
metrede basınç gösterilmeyene kadar değiştirme
kolu <gas outlet> konumundan <supply module>
konumuna ve tekrar başlangıç konumuna getirerek
boşaltılır.
14. Gaz tüpünü kavrama konnektöründen (şek. 22,
poz. 5) ayırın.
15. Kavrama konnektörünü çıkarın ve hava tahliye
hortumlu bağlantı parçasını (şek. 22, poz. 5) tekrar
vidalayın.
"
Emniyet valfı 2 için çalışma kontrolü tamamlanmıştır.
i
Çalışma kontrolü tamamlandıktan sonra gaz
dağıtıcının sızdırmazlığı kontrol edilmelidir.
Sızdırmazlık kontrolü işlem adımları için bkz.
ayrı ESI[tronic] Onarım Kılavuzu Denoxtronic 2.2,
Bölüm "Ekipman Devresi Sızdırmazlık Kontrolü" -
"Sızdırmazlık Kontrolü".
!
Bozuk bir gaz dağıtıcı artık kullanılmamalıdır.
