lt | 250 | Denoxtronic 2.2 | Gaminio aprašas
3.15 Sandarinimo įtaisas 0 986 610 905
Sandarinimo įtaisas (11 pav., 3 poz.) naudojamas tik-
rinant "AdBlue" siurblio mazgo (11 pav., 2 poz.) kor-
puso sandarumą, įstačius į slėgio išlyginimo elemento
angą. Tam reikia išimti slėgio išlyginimo elementą "Ad-
Blue" siurblio mazgo korpuso dangtyje. Sandarinimo
įtaisui pritvirtinti prie "AdBlue" siurblio mazgo reika-
lingas laikiklis 0 986 610 692 (11 pav., 1 poz.) bei san-
darinimo įtaiso gnybtas (11 pav., 4 poz.). Pridėtomis
poveržlėmis nustatykite tinkamą atstumą nuo gnybto
iki sandarinimo įtaiso. Jei reikia, papildomai naudokite
savo poveržles.

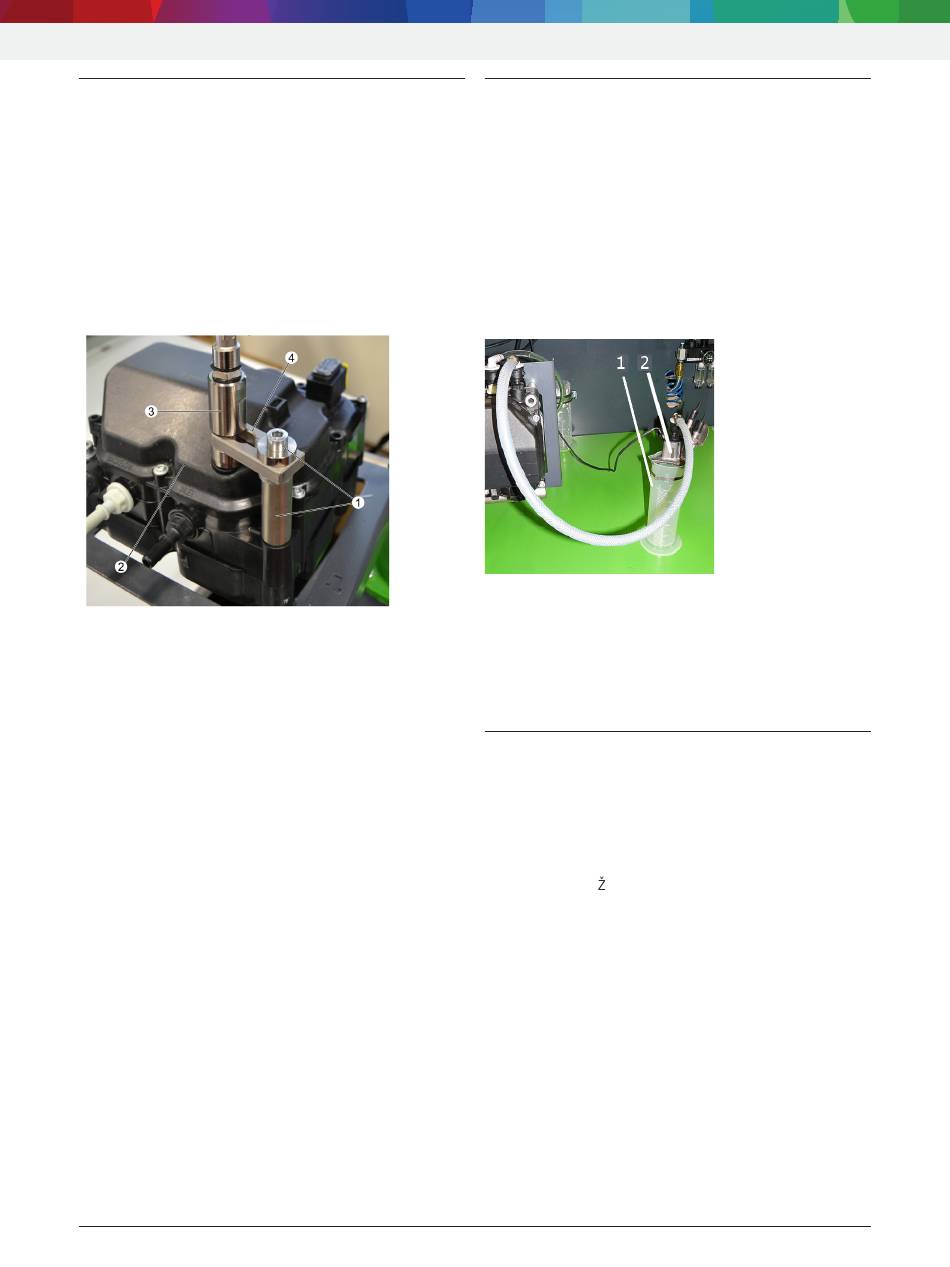

Pav. 11: Sandarinimo įtaisas 0 986 610 905
1 Laikiklis 0 986 610 692
2 "AdBlue" siurblio mazgas
3 Sandarinimo įtaisas
4 Sandarinimo įtaiso gnybtas
i
Išsamias nuorodas dėl valdymo ir naudojimo ra-
site atskiroje "ESI[tronic]" remonto instrukcijoje
"Denoxtronic 2.2".
|
1 689 989 394 2023-01-24
3.16 Dozavimo tikrinimo mazgas
0 986 610 522
Dozavimo tikrinimo mazgas (12 pav., 2 poz.) nau-
dojamas dozavimo kiekiui tikrinti atliekant "AdBlue"
siurblio mazgo veikimo tikrinimą. Dozavimo tikrinimo
mazgu pratekėjęs skystis surenkamas matavimo inde.
Dozavimo tikrinimo mazgas valdomas per tikrinimo
adapterį 1 687 023 723 prijungtu tikrinimo-valdymo
įrenginiu.
!
Nebenaudokite pažeisto dozavimo tikrinimo mazgo
ir pakeiskite jį nauju.
Pav. 12: Dozavimo tikrinimo mazgas ir matavimo indas
1 Matavimo indas iš matavimo indų rinkinio 0 986 610 460
2 Dozavimo tikrinimo mazgas 0 986 610 522 ant matavimo indo
i
Išsamias nuorodas dėl valdymo ir naudojimo ra-
site atskiroje "ESI[tronic]" remonto instrukcijoje
"Denoxtronic 2.2".
3.17 Matavimo indų rinkinys
0 986 610 460
Matavimo indų rinkinį sudaro 3 matavimo indai,
kurių talpa 100 ml, 250 ml ir 500 ml. Jie naudojami
grįžtamajam kiekiui ir dozavimo kiekiui tikrinti at-
liekant "AdBlue" siurblio mazgo veikimo tikrinimą.
Surinktas skystis pasveriamas svarstyklėmis
0 986 610 838. r. 12 ir 13 pav. pateiktą pavyzdį.
i
Turi būti keičiamas iš karto visas matavimo indų
rinkinys.
i
Išsamias nuorodas dėl valdymo ir naudojimo ra-
site atskiroje "ESI[tronic]" remonto instrukcijoje
"Denoxtronic 2.2".
