sv | 416 | Denoxtronic 2.2 | Produktbeskrivning
3.6 Teststyrenheter 0 986 614 079 / 080
För kontroll av AdBlue-matningsmoduler krävs det test-
styrenheter. Beroende på matningsmodulens konstrukti-
on (12 V eller 24 V) används motsvarande teststyrenhet
(0 986 614 079 för 12 V eller 0 986 614 080 för 24 V).
För fullständig kontroll krävs även testsatsen
0 986 610 840 och en KTS 5XX / 6XX.
Diagnosdata är tillgängliga via ESI[tronic] – Kompo-
nentdiagnos". Förutsättning är ett abonnemang på
ESI[tronic]– informationstyp "K".
Teststyrenhetens diagnos sker via dess egendiagnos
och det interna felminnet.
Diagnosen omfattar bl.a. att läsa/radera felminne,
styrdonstest, funktionstester.

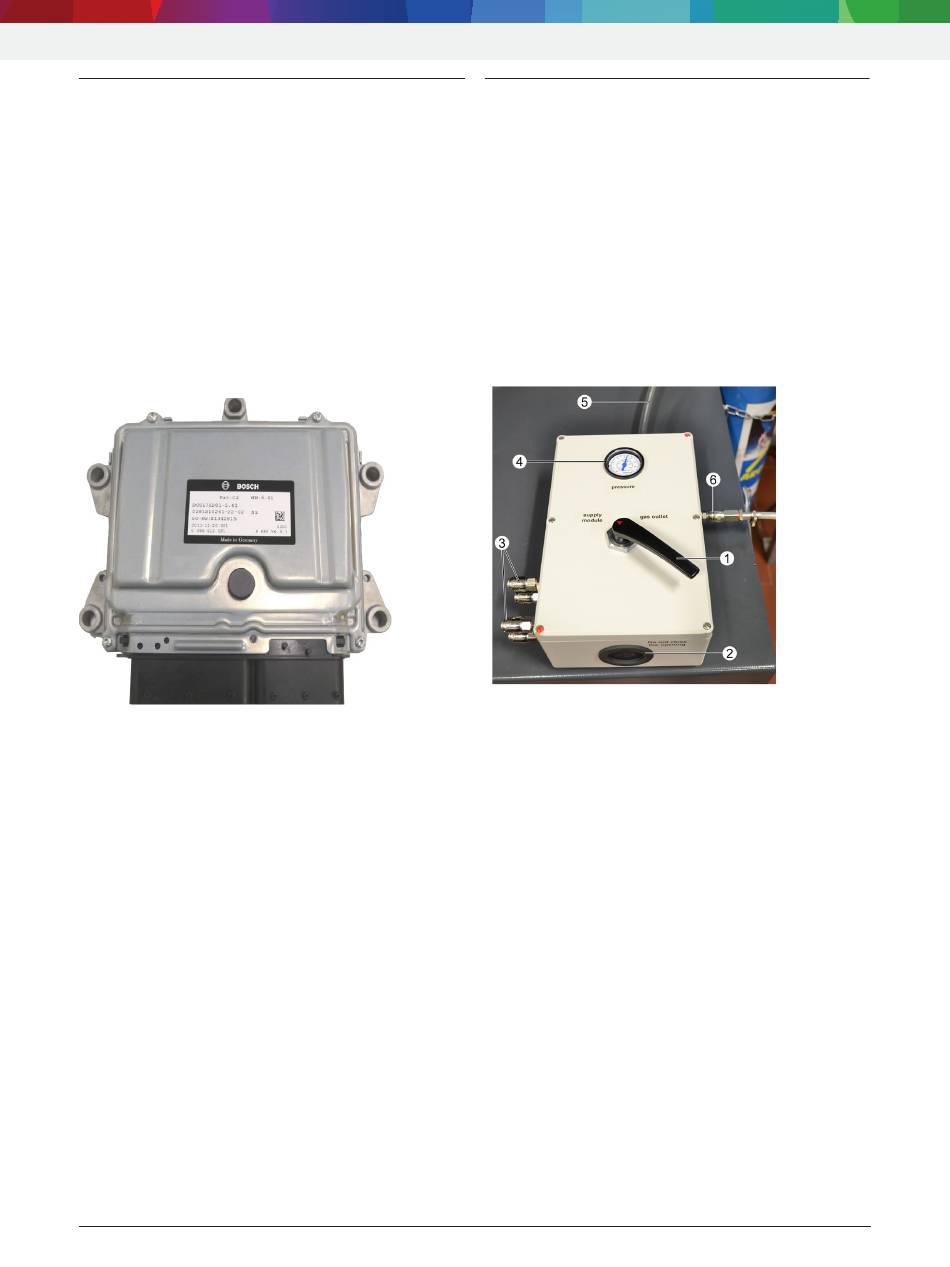

Fig. 3: Teststyrenhet 0986 614 079 / 080
i
Fackmässig anslutning och användning av teststy-
renheten beskrivs i ESI [tronic] – test- och reparati-
onsmanualer.
i
Defekta teststyrenheter ska bytas ut helt mot nya
teststyrenheter.
|
1 689 989 394 2023-01-24
3.7 Gasfördelare 0 986 610 970
Gasfördelaren används exklusivt för täthetskontroll för
AdBlue-kretsen i AdBlue-matningsmodulen med for-
meringsgasen 5.
Membran kabelgenomföringen (fig. 4, pos. 2) i servi-
ceboxen tjänar till att undvika övertryck i gasfördela-
ren och kontrollera tätheten hos de inre slangarna.
På anslutningen för avluftningen (fig.ur 4, pos. 5)
måste det på kundsidan finnas ett anslutningsstycke
(yttertråd, 1/4") och en påfyllningsslang (ingår inte i
leveransen).
!
Avluftningsslangen måste nå från gasfördelaren till
ut i friska luften.
Fig. 4: Gasfördelare 0 986 610 970
1 Omkopplingsspak
2 Membran-kabelgenomföring
3 Kontaktkoppling för anslutning AdBlue-matningsmodul
4 Manometer
5 Anslutning för avluftningsslang
6 Kontaktkoppling för anslutning av gasflaska formeringsgas 5
i
Anslutningen av gasfördelaren till AdBlue trans-
portmoduler, typ Denoxtronic 2.2, är gjord
med matningsledningarna 0 986 610 926 och
0 986 610 927.
i
Detaljerade anvisningar om manövrering och han-
tering hittar du i den separata ESI[tronic]-reparati-
onsmanualen Denoxtronic 2.2.
