3.6 Prüfsteuergeräte 0 986 614 079 / 080
Für die Prüfung von AdBlue-Fördermodulen sind Prüf-
steuergeräte erforderlich. Je nach Bauart des Förder-
moduls (12 V oder 24 V), kommt das entsprechende
Prüfsteuergerät zum Einsatz (0 986 614 079 für 12 V
oder 0 986 614 080 für 24 V).
Für die vollständige Prüfung sind zusätzlich der Prüf-
satz 0 986 610 840 und ein KTS 5XX / 6XX erforderlich.
Die Diagnosedaten sind über die ESI[tronic] – Kompo-
nentendiagnose verfügbar. Voraussetzung ist ein Abo-
nement der ESI[tronic] – Informationsart "K".
Die Diagnose der Prüfsteuergeräte erfolgt über deren
Eigendiagnose und den internen Fehlerspeicher. Die
Diagnose umfasst u.a. Fehlerspeicher lesen / löschen,
Stellgliedtest, Funktionstests.

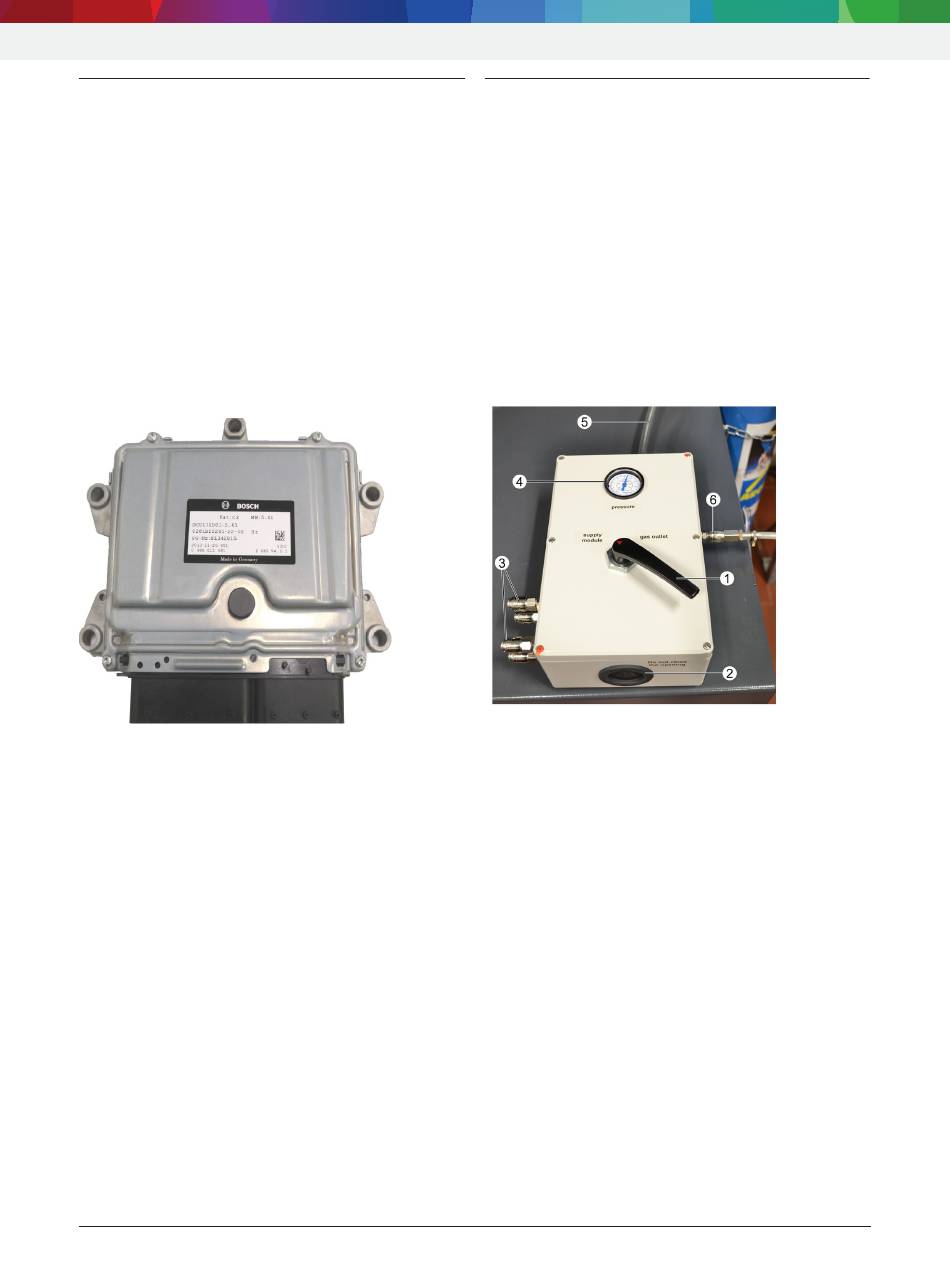

Abb. 3: Prüfsteuergerät 0 986 614 079 / 080
i
Der fachgerechte Anschluss und die Anwendung
der Prüfsteuergeräte ist in den ESI [tronic] – Prüf-
und Instandsetzungsanleitungen beschrieben.
i
Defekte Prüfsteuergeräte sind komplett gegen neue
Prüfsteuergeräte auszutauschen.
|
1 689 989 394 2023-01-24
3.7

Gasverteiler 0 986 610 970

Der Gasverteiler dient ausschließlich zur Dichtheits-
prüfung des AdBlue-Kreises von AdBlue-Fördermodu-
len mit dem Formiergas 5.
Die Membran-Durchführungstülle (Abb. 4, Pos. 2) der
Service-Box dient zur Vermeidung von Überdruck im
Gasverteiler, sowie zur Überprüfung der Dichtheit der
internen Verschlauchung.
An den Anschluss zur Entlüftung (Abb. 4, Pos. 5) muss
kundenseitig ein Anschlussstück (Außengewinde, 1/4")
und ein Entlüftungsschlauch angebracht werden (nicht
im Lieferumfang).
!
Der Entlüftungsschlauch muss vom Gasverteiler bis
ins Freie reichen.
Abb. 4: Gasverteiler 0 986 610 970
1 Umschalthebel
2 Membran-Durchführungstülle
3 Steckkupplungen für Anschluss AdBlue-Fördermodul
4 Manometer
5 Anschluss für Entlüftungsschlauch
6 Steckkupplung für Anschluss Gasflasche Formiergas 5
i
Die Verbindung von Gasverteiler zu AdBlue-
Fördermodulen, Typ Denoxtronic 2.2, erfolgt mit
den Versorgungsleitungen 0 986 610 926 und
0 986 610 927.
i
Detaillierte Hinweise zur Bedienung und Hand-
habung finden Sie in der separaten ESI[tronic]-
Instandsetzungsanleitung Denoxtronic 2.2.
