3.10 Накрайник изпускателен вентил
0 986 615 075
Накрайникът се навива на манометъра
1 687 231 906.
i
При навиване на манометъра дръжте контра с
гаечен ключ.
i
За обезвъздушаване, в горната част на
накрайника се намира спирателен вентил (фиг. 7,
поз. 1).
i
По време на проверката внимавайте
спирателният вентил да остане затворен.
!
При свързване на изпитателните тръбопроводи
към бързо затварящия се куплунг (фиг. 7,
поз. 2) внимавайте те да са фиксирани добре, в
противен случай има опасност куплунгът да се
отдели по време на проверката и изпитващата
среда да изтече под налягане (около 900 kPa).

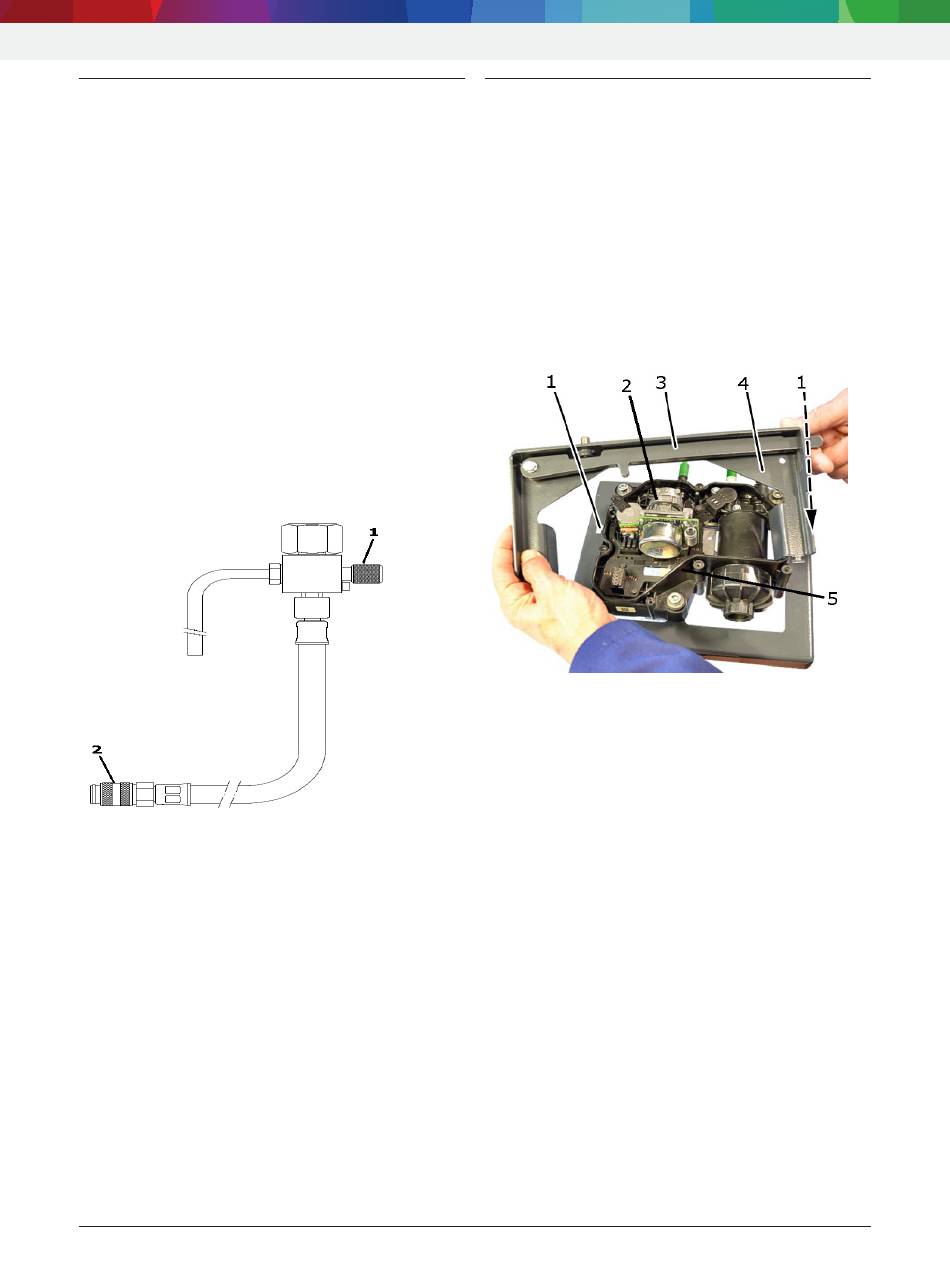

Фиг. 7: Накрайник изпускателен вентил 0 986 615 075
1 Спирателен вентил
2 Бързо затварящ се куплунг G 1/8
i
Подробни указания за управление и боравене ще
намерите на отделното ръководство за поддръжка
ESI[tronic] Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.11 Монтажна плоча 0 986 613 550
На монтажната плоча (фиг. 8, поз. 1) се закрепва
подаващия модул AdBlue (фиг. 8, поз. 5).
i
Следете за чистота на монтажната плоча.
i
Намаслявайте редовно закрепващата резба на
монтажната плоча, за да гарантирате лекотата на
движение.
!
Дефектна монтажна плоча не трябва да се
използва и трябва да бъде сменена.
Фиг. 8: Монтажна плоча 0 986 613 550/Монтажна рамка
0 986 610 280
1 Монтажна плоча 0 986 613 550
2 Нагнетателна помпа AdBlue
3 Задействащ лост на монтажната рамка
4 Монтажна рамка 0 986 610 280
5 Подаващ модул AdBlue (разглобен на части)
i
Подробни указания за управление и боравене ще
намерите на отделното ръководство за поддръжка
ESI[tronic] Denoxtronic 2.2.
