3.6 Teststyreenheder
0 986 614 079 / 080
En test af AdBlue-pumpemoduler kræver teststyreen-
heder. Alt efter pumpemodulets konstruktion (12V
eller 24V), anvendes den tilsvarende teststyreenhed
(0 986 614 079 til 12V eller 0 986 614 080 til 24V).
Til en omfattende kontrol kræves desuden kontrolsæt
0 986 610 840 og en KTS 5XX / 6XX.
Diagnosedataene kan aflæses via ESI[tronic] - kompo-
nenter Diagnose. Forudsætning er et abonnement af
ESI[tronic] – informationstype "K".
Diagnose af teststyreenhederne foregår via deres
egendiagnose og det interne fejllager.
Diagnosen omfatter bl. a. udlæsning / sletning af fejl-
lager´, aktortest, funktionstests.

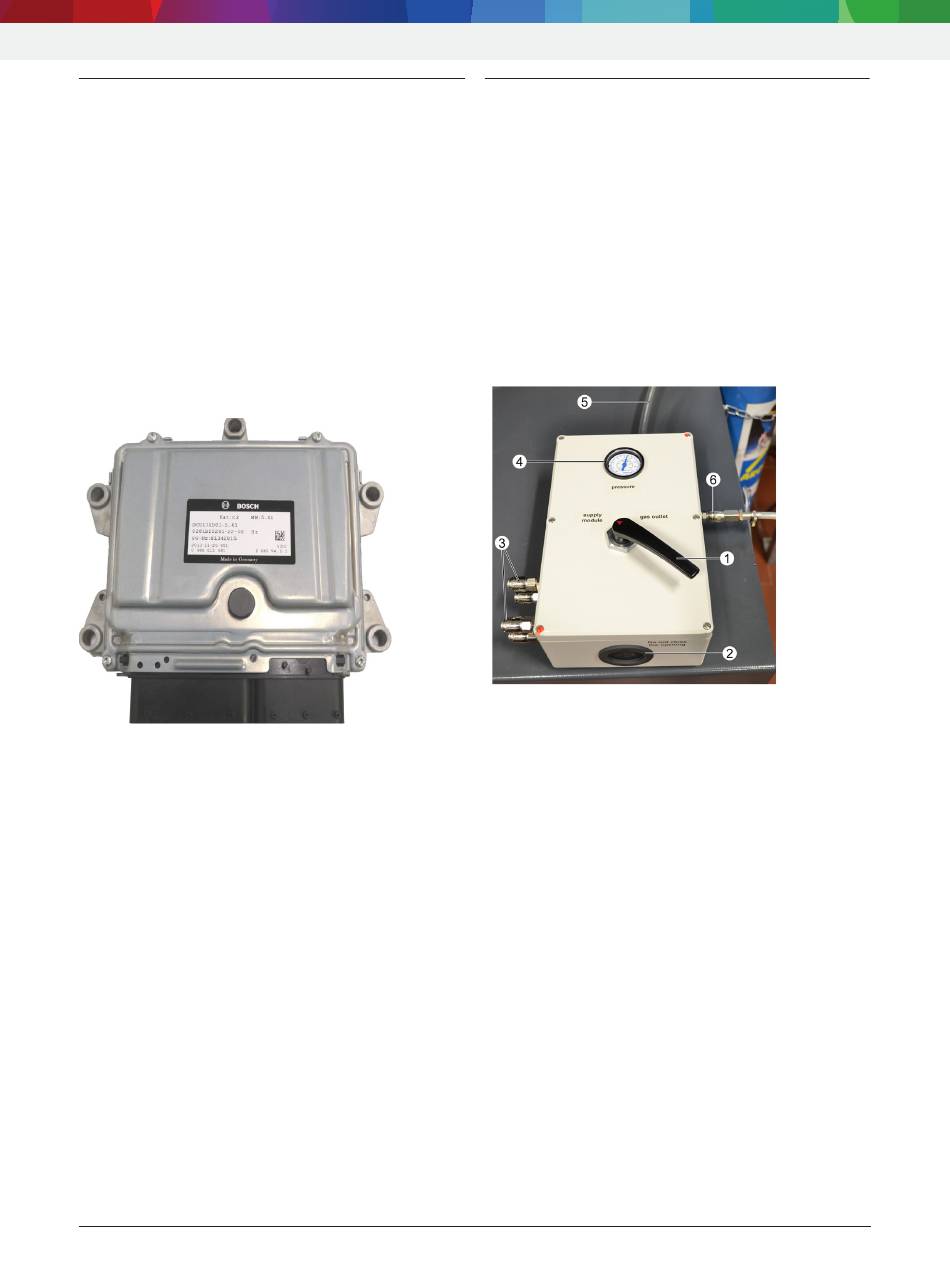

Fig. 3: Teststyreenhed 0986 614 079 / 080
i
Den korrekte tilslutning og anvendelse af teststy-
reenhederne er beskrevet i ESI [tronic] - test- og
reparationsvejledningerne.
i
Defekte styreenheder skal udskiftes komplet med
nye styreenheder.
|
1 689 989 394 2023-01-24
3.7

Gasfordeler 0 986 610 970

Gasfordeleren anvendes udelukkende til tæthedskon-
trol af AdBlue-kredsen på AdBlue-pumpemoduler med
formiergas 5.
Membran-gennemføringstylle (fig. 4, pos. 2) til servi-
ceboksen tjener til at undgå overtryk i gasfordeleren
og til kontrol af tætheden i det interne rørsystem.
Ved tilslutningen til udluftning (fig. 4, pos. 5) skal der
hos kunden anbringes et tilslutningsstykke (udvendigt
gevind, 1/4") og en udluftningsslange (ikke inkluderet
i leveringsomfanget).
!
Udluftningsslangen skal nå fra gasfordeleren ud i det
fri.
Fig. 4: Gasfordeler 0 986 610 970
1 Skiftehåndtag
2 Membran-gennemføringstylle
3 Stikkoblinger til tilslutning af AdBlue-pumpemodul
4 Manometer
5 Tilslutning til udluftningsslange
6 Stikkobling til tilslutning afgasflaske formiergas 5
i
Forbindelsen fra gasfordeleren til AdBlue-pum-
pemodulerne, type Denoxtronic 2.2, udføres med
forsyningsledning 0 986 610 926 og 0 986 610 927.
i
Detaljerede oplysninger vedrørende betjening og
håndtering findes i den separate reparationsvejled-
ning til ESI[tronic]Denoxtronic 2.2.
