3.10 Väljalaskeventiili 0 986 615 075 osa-
dekomplekt
Osadekomplekt kinnitatakse manomeetrile
1 687 231 906.
i
Manomeetrile keeramise ajal tuleb paigal hoidmi-
seks kasutada kahvelvõtit.
i
Õhutamiseks on osadekomplekti ülemises osas
sulgurventiil (joon. 7, nr 1).
i
Jälgige kontrollimise ajal, et sulgurventiil jääks
suletuks.
!
Kontrolljuhtmete ühendamiseks kiirsulgurühendu-
sele (joon. 7, nr 2) jälgige, et see fikseeruks korra-
likult, muidu on oht, et ühendus tuleb kontrollimise
ajal lahti ja kontrollaine tuleb surve all (u 900 kPa)
välja.

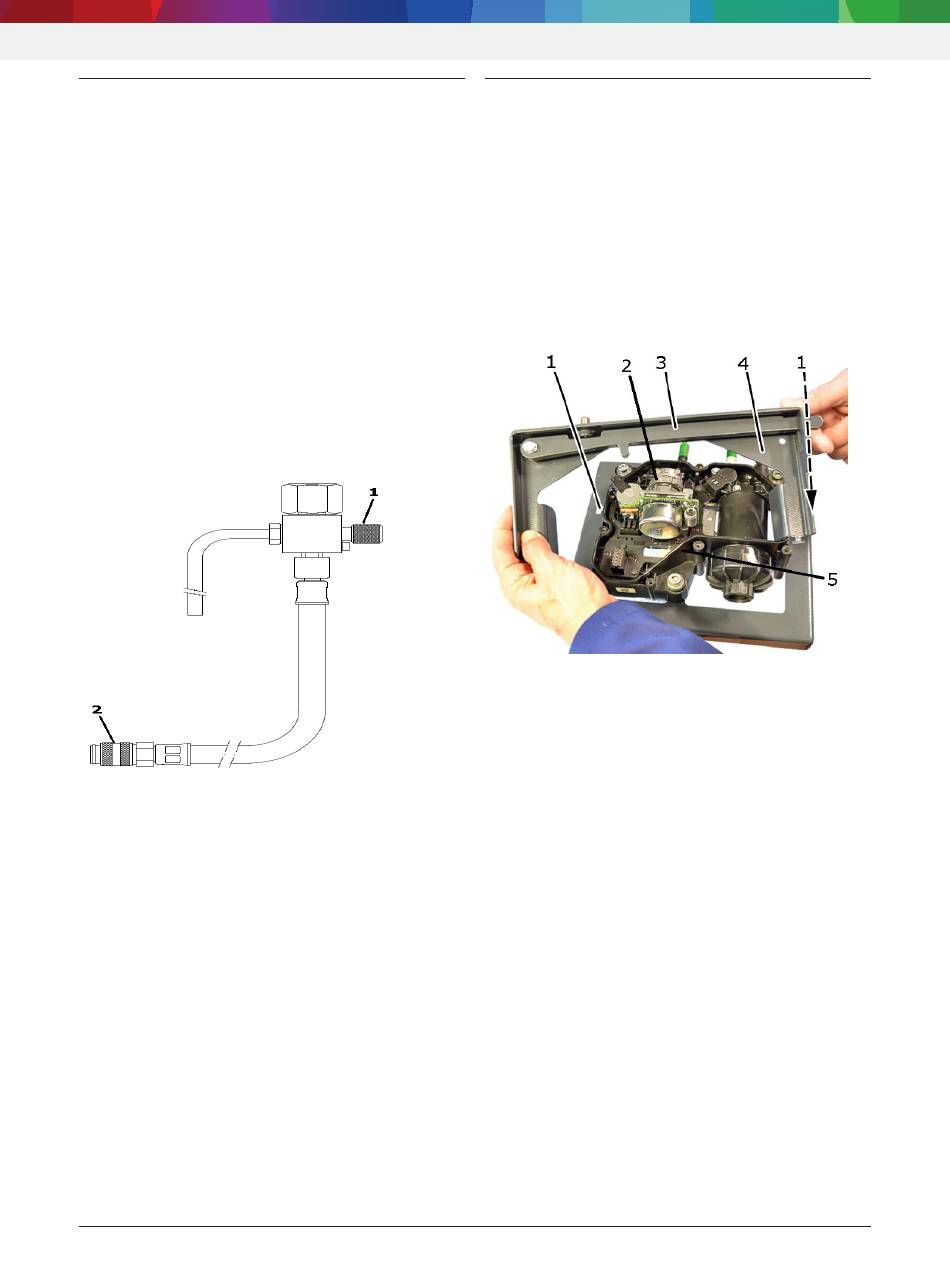

Joon. 7: Väljalaskeventiili 0 986 615 075 osadekomplekt
1 Sulgurventiil
2 Kiirsulgurühendus G 1/8
i
Üksikasjalikke juhiseid kasutamise ja käsitsemise
kohta leiate süsteemi ESI[tronic] eraldi remondiju-
hendist Denoxtronic 2.2.
Robert Bosch GmbH
Tootekirjeldus | Denoxtronic 2.2 | 129 |
3.11 Kinnitusplaat 0 986 613 550
Kinnitusplaadile (joon. 8, nr 1) kinnitatakse AdBlue
pumbamoodul (joon. 8, nr 5).
i
Jälgige kinnitusplaadi puhtust.
i
Kerge liikumise tagamiseks tuleb kinnitusplaadi
kinnituskeeret regulaarselt õlitada.
!
Defektset kinnitusplaati ei tohi edasi kasutada ja
tuleb täielikult välja vahetada.
Joon. 8: Kinnitusplaat 0 986 613 550 / kinnitusraam
0 986 610 280
1 Kinnitusplaat 0 986 613 550
2 AdBlue pump
3 Kinnitusraami aktiveerimishoob
4 Kinnitusraam 0 986 610 280
5 AdBlue pumbamoodul (osadeks võetud)
i
Üksikasjalikke juhiseid kasutamise ja käsitsemise
kohta leiate süsteemi ESI[tronic] eraldi remondiju-
hendist Denoxtronic 2.2.
