3.20 Gibke hidravlične cevi
Gibke hidravlične cevi se uporabljajo za različne preiz-
kuse delovanja, za iskanje napak in za izpiranje dova-
jalnega modula za AdBlue.
Z gibkimi hidravličnimi cevmi iz kompleta gibkih cevi
0 986 610 849 in gibko cevjo 0 986 610 457 je strokov-
na priključitev zagotovljena (glej primere na sl. 15).
i
Z vsemi cevmi ravnajte previdno in skrbno ter pred
uporabo vedno preverite njihovo stanje. Gibke cevi
je treba zamenjati, če pri pregledu ugotovite nas-
lednje: poke, odrgnine, otrditve ali krhkost mate-
riala cevi ali pregibe cevi, poškodovane spojke ali
take, ki se zatikajo.
!
Poškodovano gibko cev je treba takoj in v celoti za-
menjati, da preprečite morebitne telesne poškodbe
in materialno škodo.

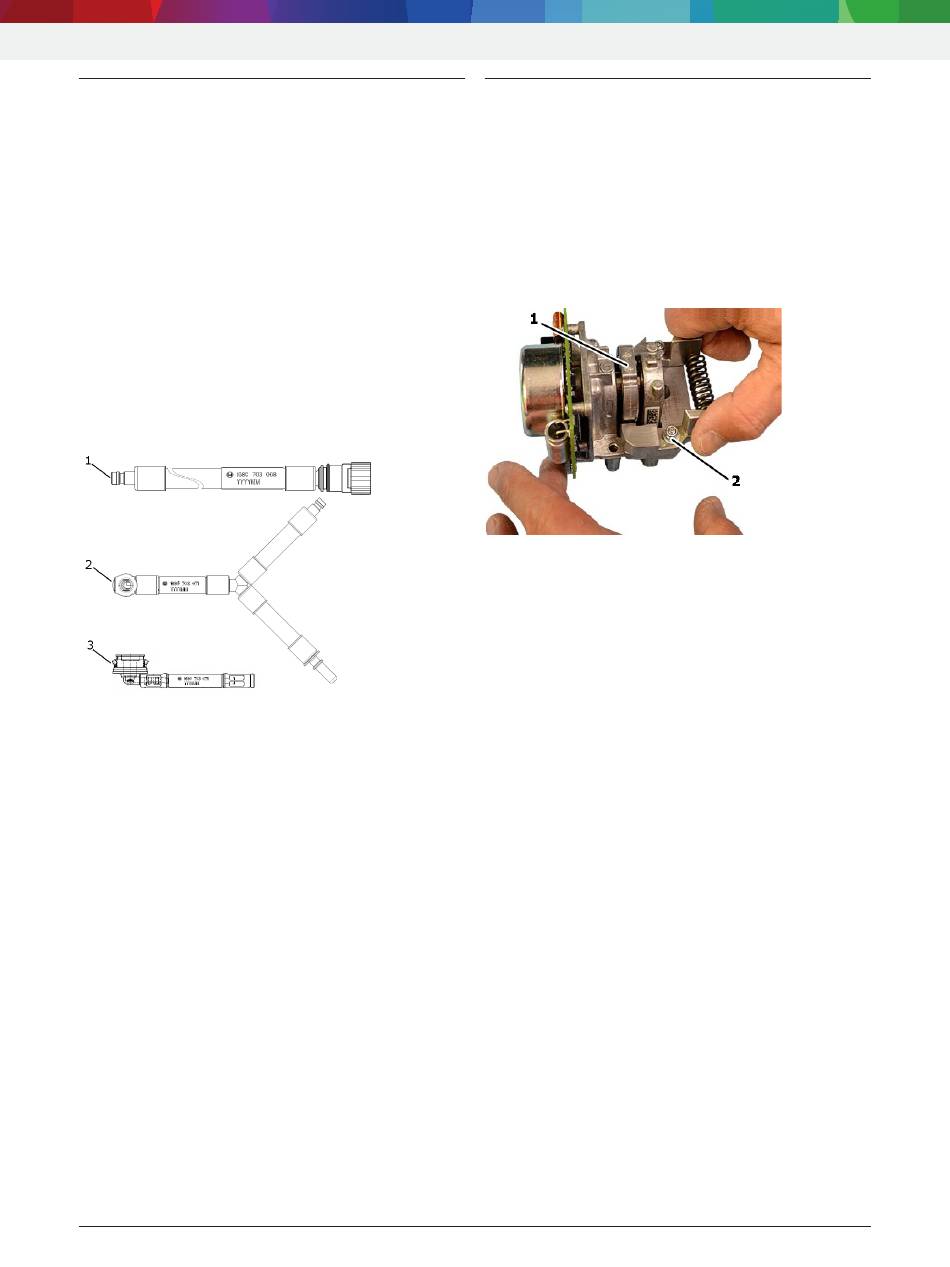

Sl. 15: Gibke hidravlične cevi na dovajalnem modulu za AdBlue
1 Gibka cev iz kompleta gibkih cevi 0 986 610 849
2 Y-gibka cev iz kompleta gibkih cevi 0 986 610 849
3 Zaporni kos 0 986 610 457
i
Pravilna priključitev in uporaba gibkih cevi je
opisana v ESI [tronic] – navodilih za testiranje in
popravila.
Robert Bosch GmbH
Opis proizvoda | Denoxtronic 2.2 | 405 |
3.21 Spona 1 681 091 181
Spona (sl. 16, poz. 2) se uporablja pri popravilu do-
vajalnega modula za AdBlue. Njena naloga je, da pri
montaži v položaju ZML* fiksira ojnico membranske
črpalke za AdBlue (sl. 16, pot. 1), s čimer prepreči
napačni položaj in s tem poškodbe membrane
črpalke.
*) ZML = zgornja mrtva lega
i
Poškodovane spone več ni dovoljeno uporabiti -
zamenjati jo je treba v celoti.
Sl. 16: Spona 1 681 091 181 črpalke za AdBlue
1 Črpalka za AdBlue
2 Spona 1 681 091 181
i
Podrobnejše napotke glede upravljanja/ravnanja
najdete v ločenih navodilih za popravila ESI[tronic]
Denoxtronic 2.2.
