3.6 Test kontrol üniteleri
0 986 614 079 / 080
AdBlue besleme modüllerinin kontrolü için test kontrol
üniteleri gereklidir. Besleme modülünün yapı türüne
bağlı olarak (12 V veya 24 V) ilgili test kontrol ünite-
si kullanılır (12 V için 0 986 614 079 veya 24 V için
0 986 614 080).
Eksiksiz kontrol için ayrıca test seti 0 986 610 840 ve
bir KTS 5XX / 6XX gereklidir.
Diyagnoz verileri, ESI[tronic] – Bileşen diyagnozu"
üzerinden sunulur. ESI[tronic]– Bilgi türü "K"ye abone
olmak ön koşuldur.
Test kontrol ünitelerinin diyagnozu, otomatik diyagnoz
ve dahili hata belleği üzerinden gerçekleşir.
Diyagnoza hata belleğinin okunması / silinmesi, ak-
tüatör testi ve fonksiyon testleri dahildir.

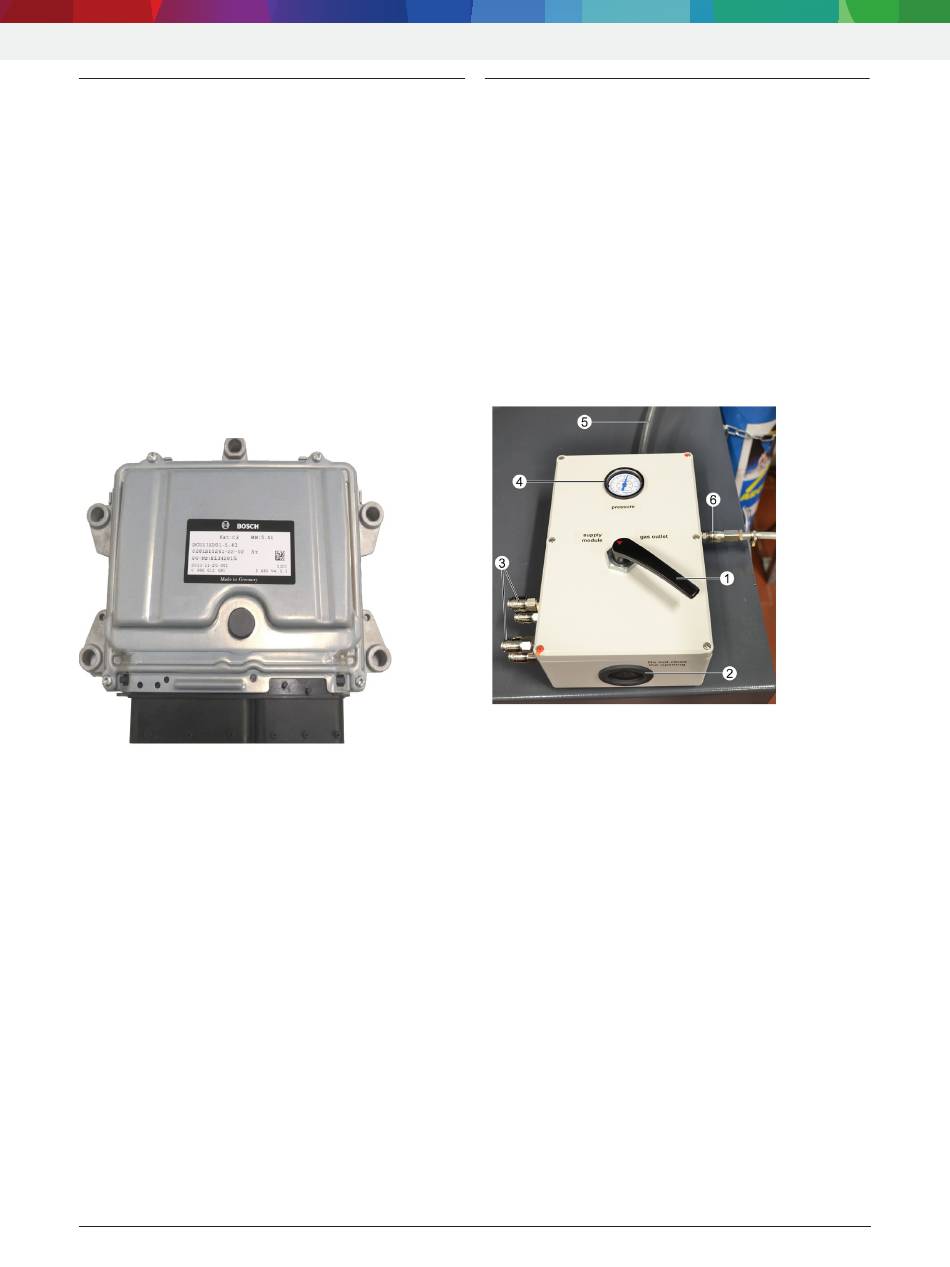

Şek. 3: Test kontrol ünitesi 0986 614 079 / 080
i
Test kontrol ünitelerinin nizamına uygun bağlantısı
ve kullanımı, ESI [tronic] kontrol ve onarım
kılavuzlarında açıklanmıştır.
i
Arızalı test kontrol üniteleri, komple yeni test kon-
trol üniteleriyle değiştirilmelidir.
Robert Bosch GmbH
Ürün tanıtımı | Denoxtronic 2.2 | 433 |
3.7 Gaz dağıtıcı 0 986 610 970
Gaz dağıtıcı, sadece AdBlue besleme modüllerinin
AdBlue devresinin şekillendirme gazı 5 ile sızdırmazlık
kontrolü için kullanılır.
Servis kutusunun membran geçiş kovanı (şek. 4,
poz. 2), gaz dağıtıcıda aşırı basınç oluşmasının önlen-
mesini ve de dahili hortum hatlarının sızdırmazlığının
kontrol edilmesini sağlar.
Hava tahliyesi (şek. 4, poz. 5) bağlantı yerine, müşteri
tarafından bir bağlantı parçası (dıştan dişli, 1/4") ve
hava tahliye hortumu takılmalıdır (teslimat kapsamına
dahil değil).
!
Gaz dağıtıcıya bağlanan hava tahliye hortumu açık
alana gitmelidir.
Şek. 4: Gaz dağıtıcı 0 986 610 970
1 Değiştirme kolu
2 Membran geçiş kovanı
3 AdBlue besleme modülü bağlantısı için geçmeli kaplinler
4 Manometre
5 Hava tahliye hortumu bağlantısı
6 Şekillendirme gazı 5 gaz tüpü bağlantısı için geçmeli kaplin
i
Gaz dağıtıcı ile Denoxtronic 2.2 tipi AdBlue besle-
me modülleri arasındaki bağlantı, 0 986 610 926 ve
0 986 610 927 no.lu bağlantı hatları ile yapılır.
i
Kullanım ve kumanda etmeye yönelik ayrıntılı
bilgileri özel olan ESI[tronic] onarım kılavuzunda
Denoxtronic 2.2 bulabilirsiniz.
