| 316 | Denoxtronic 2.2 | Opis produktu
3.10
Zestaw części – zawór spustowy
0 986 615 075
Zestaw części jest przykręcony do manometru
1 687 231 906.
i
Podczas przykręcania do manometru przytrzymać
kluczem widłowym.
i
Zawór odcinający (rys. 7, poz. 1) do odpowietrza-
nia znajduje się w górnej części zestawu części.
i
Podczas kontroli zwrócić uwagę na to, aby zawór
odcinający pozostał zamknięty.
!
Podczas podłączania przewodów kontrolnych
do szybkozłączki (rys. 7, poz. 2) zwrócić uwagę,
aby szybkozłączka stabilnie się zatrzasnęła, gdyż
w przeciwnym razie istnieje niebezpieczeństwo
odłączenia się złączki podczas kontroli i wydosta-
nia się medium kontrolnego pod ciśnieniem (ok.
900 kPa).

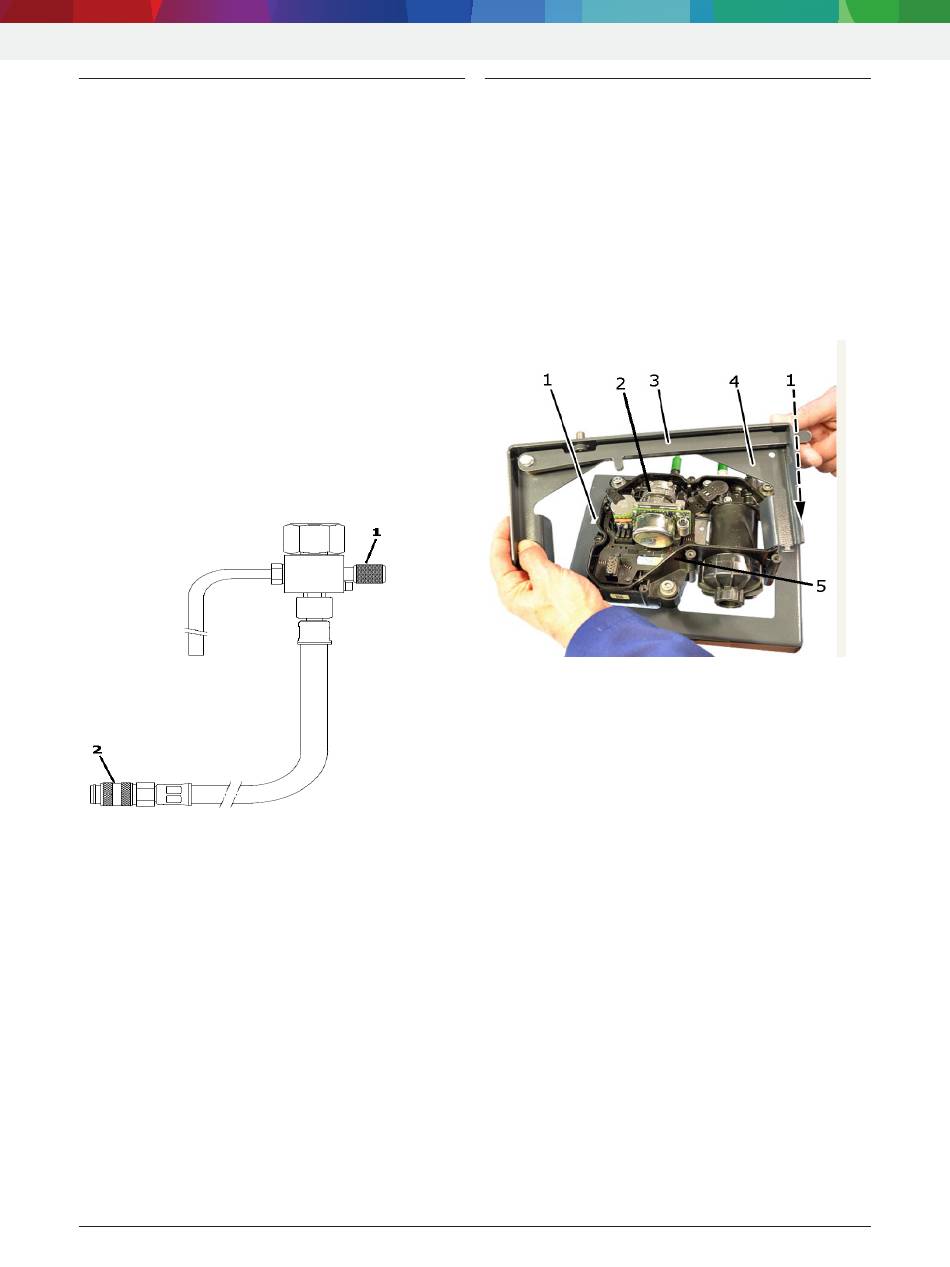

Rys. 7:
Zestaw części – zawór spustowy 0 986 615 075
1 Zawór odcinający
2 Szybkozłączka G 1/8
i
Szczegółowe wskazówki dotyczące obsługi
i posługiwania się urządzeniami można znaleźć
w oddzielnej instrukcji naprawy ESI[tronic]
Denoxtronic 2.2.
|
1 689 989 394
2023-01-24
3.11
Płytka podstawowa 0 986 613 550
Do płytki podstawowej (rys. 8, poz. 1) mocuje się
moduł tłoczący AdBlue (rys. 8, poz. 5).
i
Zachowywać czystość płytki podstawowej.
i
Gwinty mocujące płytki podstawowej należy re-
gularnie oleić, aby zagwarantować ich swobodny
ruch.
!
Uszkodzonej płytki podstawowej nie wolno dalej
stosować i należy ją wymienić w całości na nową.
Rys. 8:
Płytka podstawowa 0 986 613 550/rama montażowa
0 986 610 280
1 Płytka podstawowa 0 986 613 550
2 Pompa tłocząca AdBlue
3 Dźwignia ramy motażowej
4 Rama montażowa 0 986 610 280
5 Moduł tłoczący AdBlue (rozłożony na części)
i
Szczegółowe wskazówki dotyczące obsługi
i posługiwania się urządzeniami można znaleźć
w oddzielnej instrukcji naprawy ESI[tronic]
Denoxtronic 2.2.
