Bosch Denoxtronic 2.2 Produktbeschreibung Seite 195

3.6 A 0 986 614 079 / 080 számú
vizsgálókészülékek
Az AdBlue-szállítómodulok vizsgálatához vizsgálókés-
zülékek szükségesek. A szállítómodul kivitelétől (12 V
vagy 24 V) függően a megfelelő vizsgálókészülék has-
ználandó (0 986 614 079 a 12 V-os, 0 986 614 080 a
24 V-os modulokhoz).
A teljes körű vizsgálathoz emellett a 0 986 610 840
számú vizsgálókészlet és egy KTS 5XX/6XX egység is
szükséges.
A diagnosztikai adatok az ESI[tronic] – komponensdi-
agnosztika felületen érhetők el. Ennek előfeltétele az
előfizetés az ESI[tronic] – "K" információ típusra.
A vizsgálókészülékek diagnosztikája ezek saját diag-
nosztikájával és a belső hibamemóriával történik.
A diagnosztika része többek között a hibamemória írása/
olvasása, az aktuátorteszt és a működési teszt.

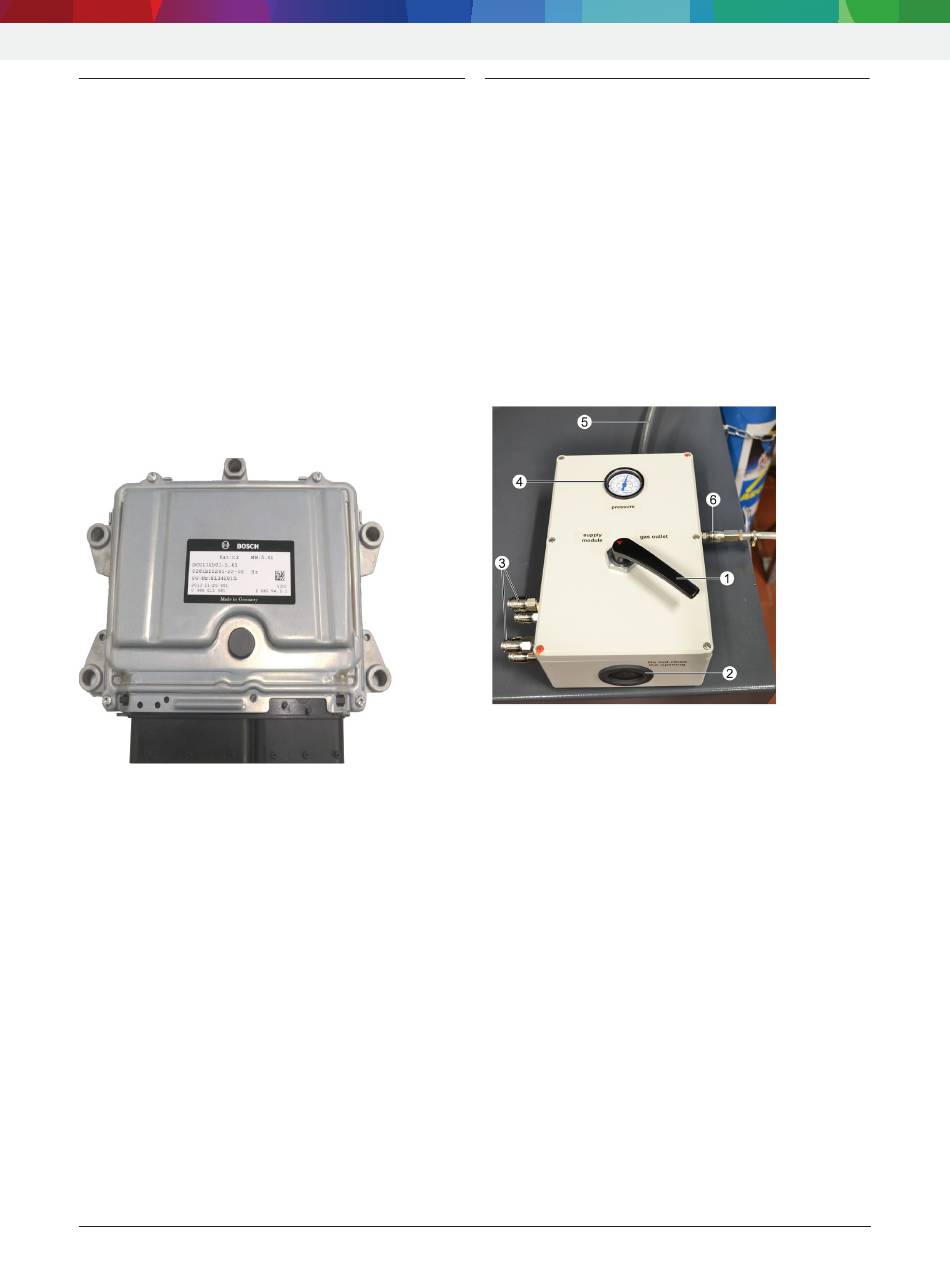

3 ábr.: A 0 986 614 079 / 080 számú vizsgálókészülék
i
A vizsgálókészülékek szakszerű csatlakoztatását és
használatát az ESI [tronic] – vizsgálati és javítási
útmutatók tartalmazzák.
i
A hibás vizsgálókészülékeket teljesen ki kell cserélni.
Robert Bosch GmbH
Termékleírás | Denoxtronic 2.2 | 195 |
3.7 A 0 986 610 970 számú gázelosztó
A gázelosztó kizárólag az AdBlue-szállítómodulok
AdBlue-körének a tömítettségvizsgálatára szolgál 5-ös
formálógázzal.
A szervizdoboz membrános átvezetője (4. ábra,
2. poz.) a gázelosztóba a túlnyomás kialakulásának
megelőzésére, valamint a belső tömlők tömítettségének
az ellenőrzésére szolgál.
A légtelenítő csatlakozójára (4. ábra, 5. poz.) ügyfé-
loldalon egy csatlakozóidomot (külső menet, 1/4") és
egy légtelenítő tömlőt kell csatlakoztatni (nem része a
szállítási terjedelemnek).
!
A légtelenítő tömlő a gázelosztóról a szabadba kell
vezessen.
4 ábr.: A 0 986 610 970 számú gázelosztó
1 Átkapcsoló kar
2 Membrános átvezető
3 Dugós csatlakozók az AdBlue-szállítómodul csatlakoztatására
4 Nyomásmérő
5 A légtelenítő tömlő csatlakozója
6 Dugós csatlakozó az 5-ös formálógáz palackjának csatlakozta-
tásához
i
A gázelosztó Denoxtronic 2.2 típusú AdBlue-szállító-
modulra való csatlakoztatása 0 986 610 926 és
0 986 610 927 számú ellátóvezetékekkel történik.
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
