sv | 422 | Denoxtronic 2.2 | Produktbeskrivning
3.20 Hydraulik-slangledningar
Hydraulik-slangledningar behövs för olika funktions-
tester, vid felsökning och vid spolningsprocesser på
AdBlue-matningsmodulen.
Med hydraulik-slangledningarna från slangsatsen
0 986 610 849 och slangledningen 0 986 610 457
säkerställer man en fackmässig anslutning (se exempel
i fig. 15).
i
Hantera alltid alla slangledningar försiktigt och
kontrollera dem före användning. Slangledningar ska
bytas ut om följande skador fastställs vid kontrollen:
Sprickor, försprödning, skavställen, knäckt slangled-
ning, kärvande eller skadade snabbkopplingar.
!
En defekt slangledning måste ersättas helt ome-
delbart, eftersom det annars kan leda till sak- och
personskador.

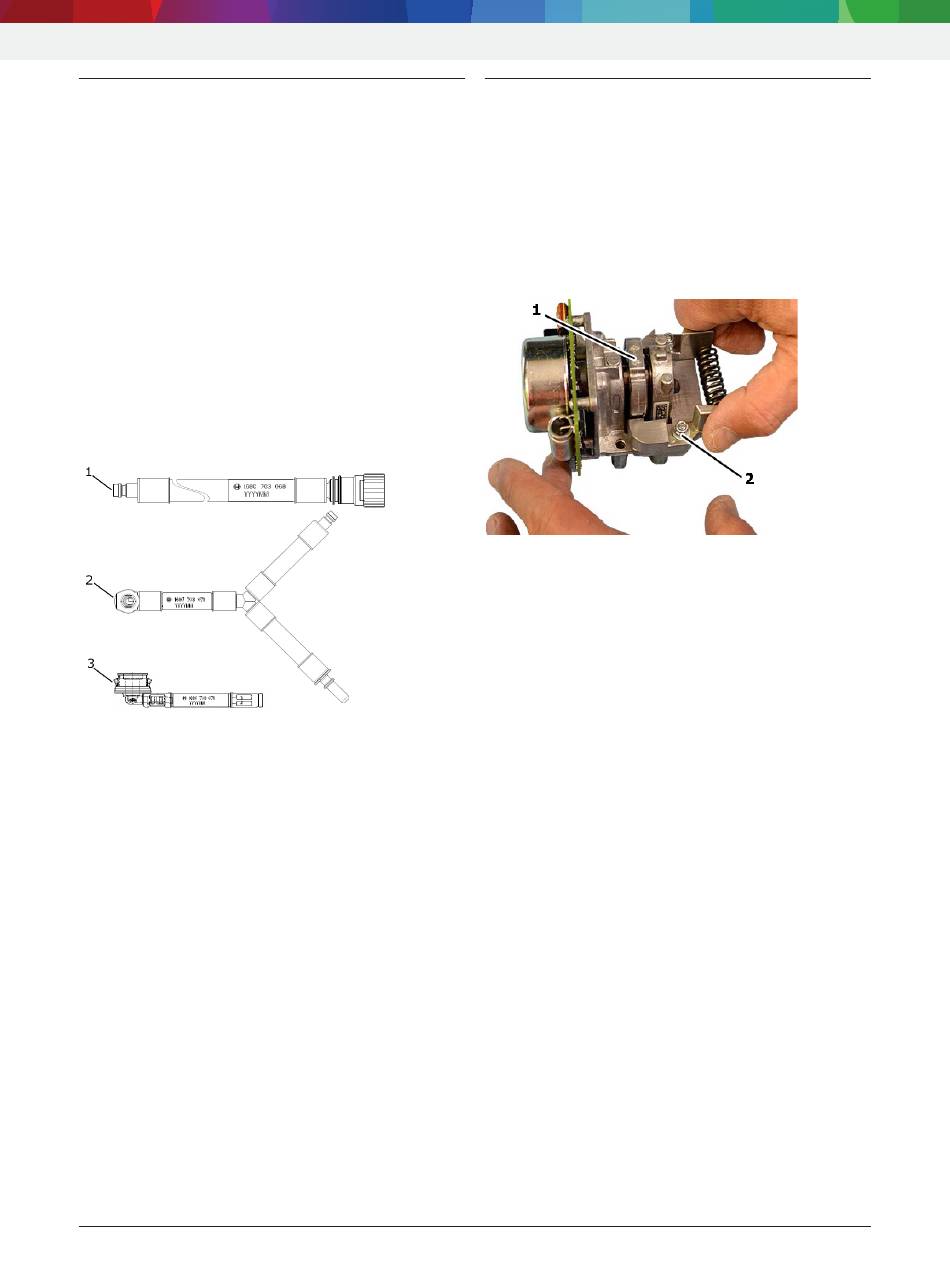

Fig. 15: Hydraulik-slangledningar AdBlues-matningsmodul
1 Slangledning från slangsats 0 986 610 849
2 Y-slangledning från slangsats 0 986 610 849
3 Slutstycke 0 986 610 457
i
Fackmässig anslutning och användning av slangled-
ningar beskrivs i ESI [tronic] – test- och reparati-
onsmanualer.
|
1 689 989 394 2023-01-24
3.21 Klämma 1 681 091 181
Klämman (fig. 16, pos. 2) används vid reparation av
AdBlue-matningsmodulen. Dess funktion är att fixera
vevstaken på AdBlue-matningspumpen (fig. 16, pos. 1)
vid monteringen i ÖD–ställning*) och därmed förhind-
ra en felställning och skada på pumpmembranet.
*) ÖD = övre dödpunkt
i
En skadad klämma får inte användas längre och
måste ersättas helt.
Fig. 16: Klämma 1 681 091 181 AdBlue-matningspump
1 AdBlue-matningspump
2 Klämma 1 681 091 181
i
Detaljerade anvisningar om manövrering och han-
tering hittar du i den separata ESI[tronic]-reparati-
onsmanualen Denoxtronic 2.2.
