3.6 Kontrollimise juhtseadmed
0 986 614 079 / 080
AdBlue pumbamoodulite kontrollimiseks on vaja kon-
trollimise juhtseadmeid. Sõltuvalt pumbamooduli
tüübist (12 V või 24 V) kasutatakse vastavat kontrolli-
misseadet (12 V jaoks 0 986 614 079 ning 24 V jaoks
0 986 614 080).
Täielikuks kontrolliks on lisaks vajalik kontrollimiskom-
plekt 0 986 610 840 ja KTS 5XX / 6XX.
Diagnostikaandmed on saadaval süsteemi ESI[tronic]
komponendidiagnostika kaudu. Selleks peab olemas
olema süsteemi ESI[tronic] infoliigi "K" litsents.
Kontrollimise juhtseadmete diagnostikaks kasutatakse
nende enesediagnostikat ja sisemist veamälu.
Diagnostika hõlmab muu hulgas veamälu lugemist/kustu-
tamist, täituri testi, talitlustesti.

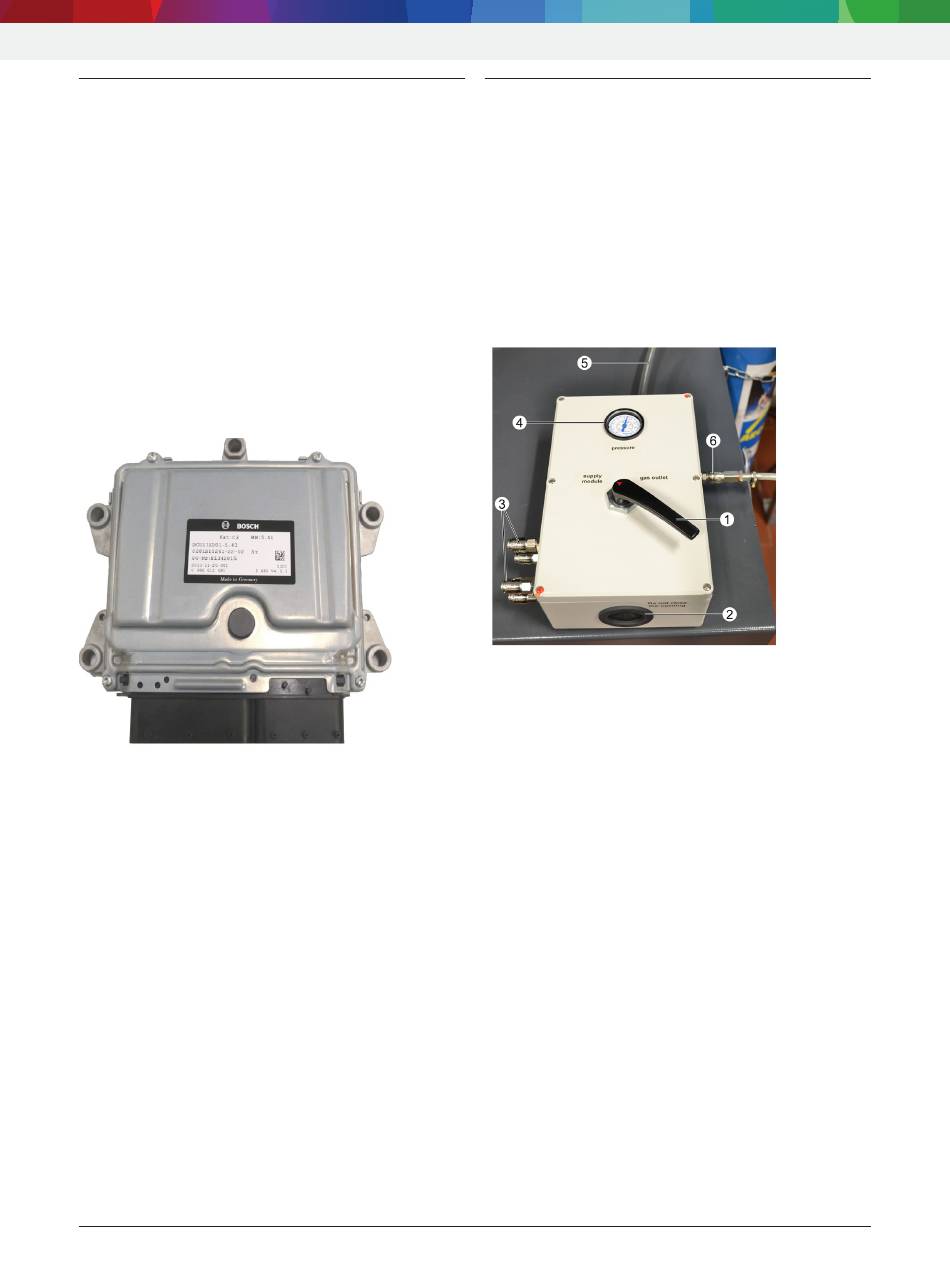

Joon. 3: Kontrollimise juhtseade 0 986 614 079 / 080
i
Kontrollimise juhtseadmete nõuetekohast ühenda-
mist ja kasutamist kirjeldatakse süsteemi ESI [tro-
nic] kontrollimis- ja remondijuhiste.
i
Defektsed kontrollimise juhtseadmed tuleb tervikli-
kult uute kontrollimise juhtseadmete vastu vahetada.
Robert Bosch GmbH
Tootekirjeldus | Denoxtronic 2.2 | 127 |
3.7 Gaasijaotur 0 986 610 970
Gaasijaotur on mõeldud üksnes AdBlue pumbamoo-
dulite AdBlue-kontuuri lekkekindluse kontrollimiseks
inertgaasiga 5.
Teenindusboksi membraan-läbiviikliitmik (joon. 4,
nr 2) on mõeldud ülerõhu vältimiseks gaasijaoturis
ning sisemiste voolikute lekkekindluse kontrollimiseks.
Õhutusava ühendusele (joon. 4, nr 5) tuleb kliendi
poolt paigaldada ühendusdetail (väliskeere, 1/4 tolli)
ja õhutusvoolik (ei kuulu tarnekomplekti).
!
Õhutusvoolik peab ulatuma gaasijaotilt õue.
Joon. 4: Gaasijaotur 0 986 610 970
1 Ümberlülitushoob
2 Membraan-läbiviigupuks
3 Pistikühendused AdBlue pumbamooduli ühendamiseks
4 Manomeeter
5 Õhutusvooliku ühendus
6 Pistikühendus inertgaasi 5 ballooni ühendamiseks
i
Gaasijaoturi ühendamiseks AdBlue pumbamooduli-
ga, tüüp Denoxtronic 2.2, kasutatakse varustusjuht-
meid 0 986 610 926 ja 0 986 610 927.
i
Üksikasjalikke juhiseid kasutamise ja käsitsemise
kohta leiate süsteemi ESI[tronic] eraldi remondiju-
hendist Denoxtronic 2.2.
