6.5 Zamjena baterije u slučaju ručne
pumpe 1 687 222 191
!
Ne mijenjajte bateriju dok ručna pumpa stoji pod tla-
kom (znaka raspoznavanja: klipnjača, sl. 23, poz. 2,
je povučena).
Postupak:
1. Aktivirajte i držite ventil (sl. 23, poz. 1).
2. Uvucite klipnjaču (sl. 23, poz. 2) do graničnika
kućišta i pričekajte da se izgasi prikaz na zaslonu.
3. Izvucite pretinac za bateriju (sl. 23, poz. 3).
4. Izvadite potrošenu bateriju i zamijenite je novom
baterijom tipa CR 2430, 3 V. Pazite da je plus pol
baterije gore.
5. Zatvorite pretinac za bateriju.
"
Ručna je pumpa opet spremna za rad.

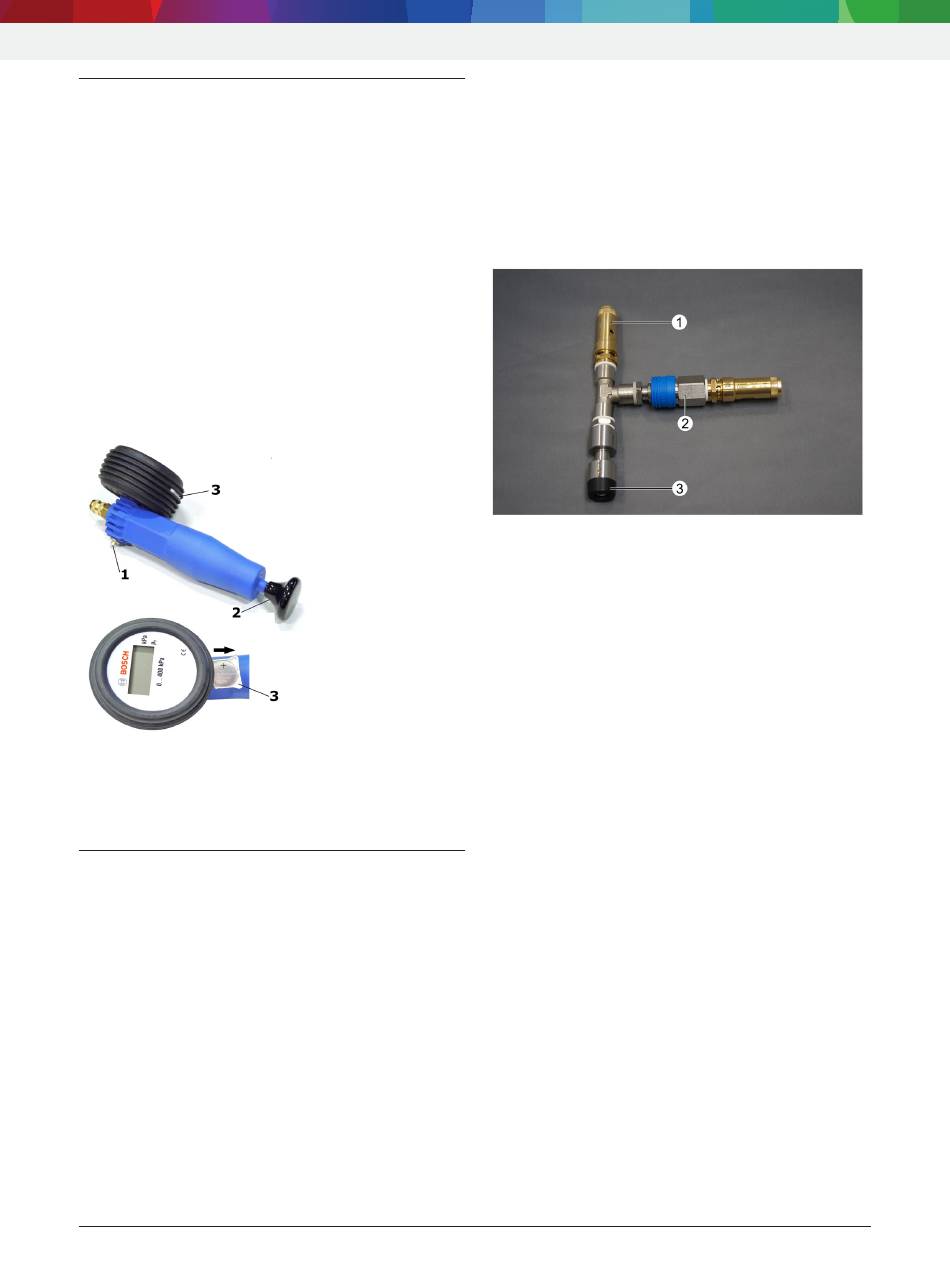

Sl. 23: Ručna pumpa 1 687 222 191
1 Ventil
2 Klipnjača
3 Pretinac za litijsku bateriju tipa CR 2430, 3 V
6.6 Brtvena naprava 0 986 610 905
Vizualni pregled graničnog odbojnika:
1. Provjerite ima li na graničnom odbojniku (sl. 24,
poz. 3) poroznih mjesta, pukotina i drugih oštećenja.
2. Zamijenite oštećen granični odbojnik.
3. Upotrijebite isporučeni novi šuplji vijak za
pričvršćenje.
!
Nikad ne pričvršćujte granični odbojnik običnim vi-
jkom. U protivnome više nije zajamčena sigurnosna
funkcija brtvene naprave.
Robert Bosch GmbH
Servisiranje | Denoxtronic 2.2 | 189 |
Funkcijsko ispitivanje sigurnosnih ventila:
i
Svake je godine potrebno provesti funkcijsko ispi-
tivanje sigurnosnih ventila na brtvenoj napravi.
i
Funkcijsko se ispitivanje smije provoditi samo
pročišćenim, filtriranim stlačenim zrakom (filtar
<25 µm) i maksimalnim ispitnim tlakom od 3 bara.
Sl. 24: Brtvena naprava 0 986 610 905
1 Sigurnosni ventil, fiksno ugrađen
2 Sigurnosni modul, odvojiv
3 Granični odbojnik
Postupak:
1. Prije ispitivanja provjerite jesu li zavrnute nazublje-
ne matice sigurnosnih ventila.
2. Stavite pištolj na stlačeni zrak na šuplji vijak na
graničnom odbojniku (sl. 24, poz. 3).
3. Kratko aktivirajte pištolj na stlačeni zrak. Po potrebi
ponovite postupak nekoliko puta. Sigurnosni ven-
tili na brtvenoj napravi moraju se otvoriti. Funkciju
možete čuti po izlazećem stlačenom zraku.
"
Funkcijsko je ispitivanje završeno kad brtvena naprava
opet postane spremna za rad.
!
Ako je neki sigurnosni ventil neispravan, ne smijete
više upotrebljavati brtvenu napravu.
i
Odvojivi sigurnosni modul može se zamijeniti zaseb-
no. Ako je fiksno ugrađeni sigurnosni ventil neispra-
van, morate zamijeniti brtvenu napravu.
