el | 98 | Denoxtronic 2.2 | Περιγραφή προϊόντος
3.18 Διάταξη ζύγισης 0 986 610 838
Στο πλαίσιο του ελέγχου λειτουργίας της μονάδας
τροφοδοσίας AdBlue η διάταξη ζύγισης χρησιμοποιείται
για τη μέτρηση της ποσότητας επιστροφής και της
ποσότητας δοσολογίας. Η ποσότητα που συλλέγεται
μέσα σε ένα μετρικό κύπελλο του σετ μετρικών
κυπέλλων 0 986 610 460 ζυγίζεται εδώ και χρησιμεύει
στην αξιολόγηση των προδιαγραφόμενων τιμών
αναφοράς.
i
Για τη βαθμονόμηση της διάταξης ζύγισης πρέπει
να χρησιμοποιείται το βαρίδιο 0 986 610 839, βλ.
κεφάλαιο 3.16.
i
Σε περίπτωση φθοράς, η διάταξη ζύγισης
αντικαθίσταται ολοσχερώς.

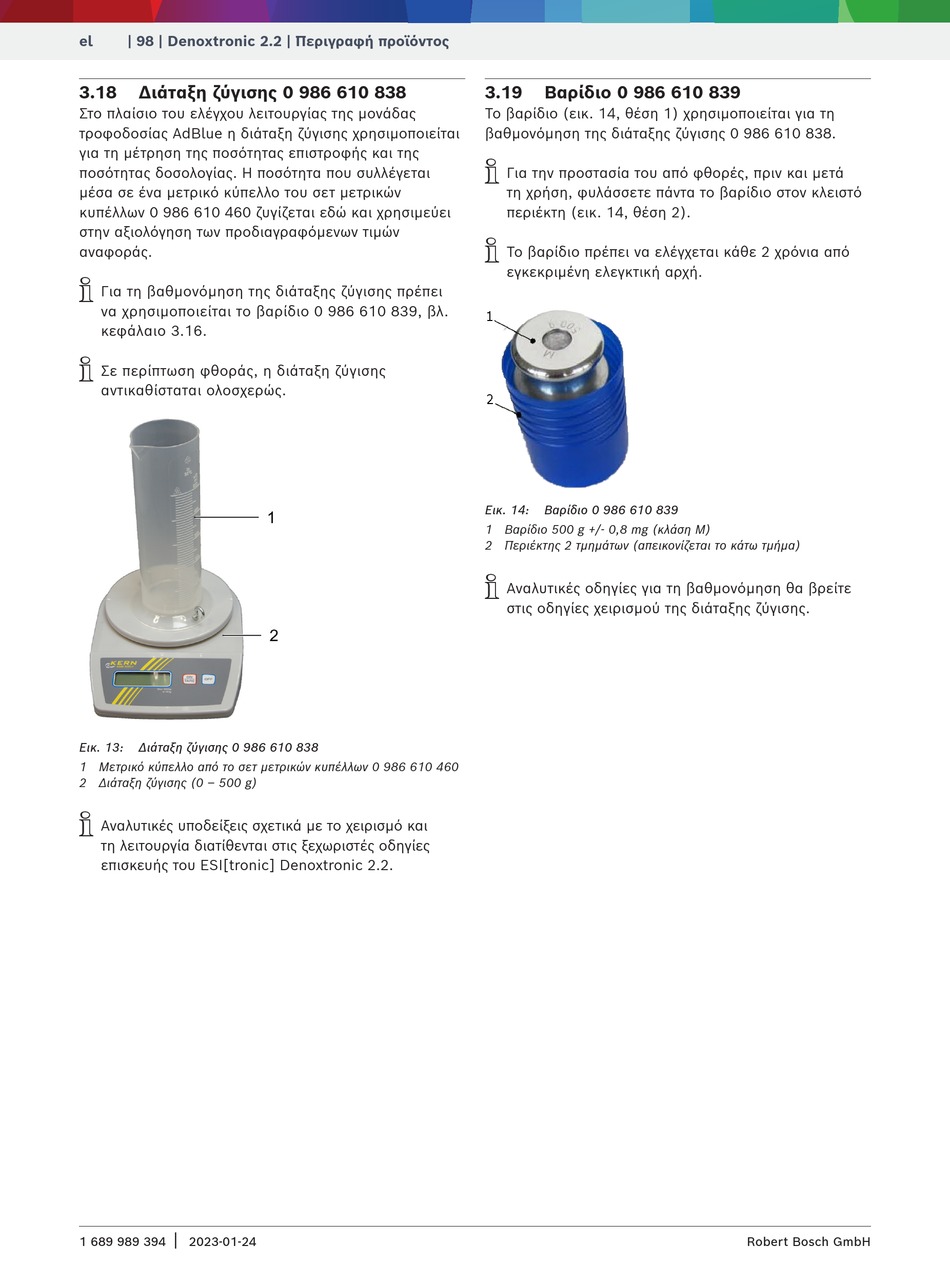

Εικ. 13: Διάταξη ζύγισης 0 986 610 838
1 Μετρικό κύπελλο από το σετ μετρικών κυπέλλων 0 986 610 460
2 Διάταξη ζύγισης (0 – 500 g)
i
Αναλυτικές υποδείξεις σχετικά με το χειρισμό και
τη λειτουργία διατίθενται στις ξεχωριστές οδηγίες
επισκευής του ESI[tronic] Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.19 Βαρίδιο 0 986 610 839
Το βαρίδιο (εικ. 14, θέση 1) χρησιμοποιείται για τη
βαθμονόμηση της διάταξης ζύγισης 0 986 610 838.
i
Για την προστασία του από φθορές, πριν και μετά
τη χρήση, φυλάσσετε πάντα το βαρίδιο στον κλειστό
περιέκτη (εικ. 14, θέση 2).
i
Το βαρίδιο πρέπει να ελέγχεται κάθε 2 χρόνια από
εγκεκριμένη ελεγκτική αρχή.
Εικ. 14: Βαρίδιο 0 986 610 839
1 Βαρίδιο 500 g +/- 0,8 mg (κλάση M)
2 Περιέκτης 2 τμημάτων (απεικονίζεται το κάτω τμήμα)
i
Αναλυτικές οδηγίες για τη βαθμονόμηση θα βρείτε
στις οδηγίες χειρισμού της διάταξης ζύγισης.
