3.15 0 986 610 905 tömítőberendezés
A tömítőberendezést (11. ábra, 3. poz.) az AdBlue-
szállítómodul (11. ábra, 2. poz.) háza tömítettségé-
nek a vizsgálatához a nyomáskiegyenlítő elem fura-
tába kell helyezni. Ehhez a nyomáskiegyenlítő elemet
el kell távolítani az AdBlue-szállítómodul házának a
fedeléből. A tömítőberendezés AdBlue-szállítómodulra
való felerősítéséhez szükség van a tömítőmodul
0 986 610 692 tartóelemére (11. ábra, 1. poz.) és
szorítóbilincsére (11. ábra, 4. poz.). A szorítóbilincs
tömítőberendezéshez megfelelő távolságát a mellékelt
alátétekkel lehet beállítani. Szükség esetén további,
saját alátéteket is használhat.

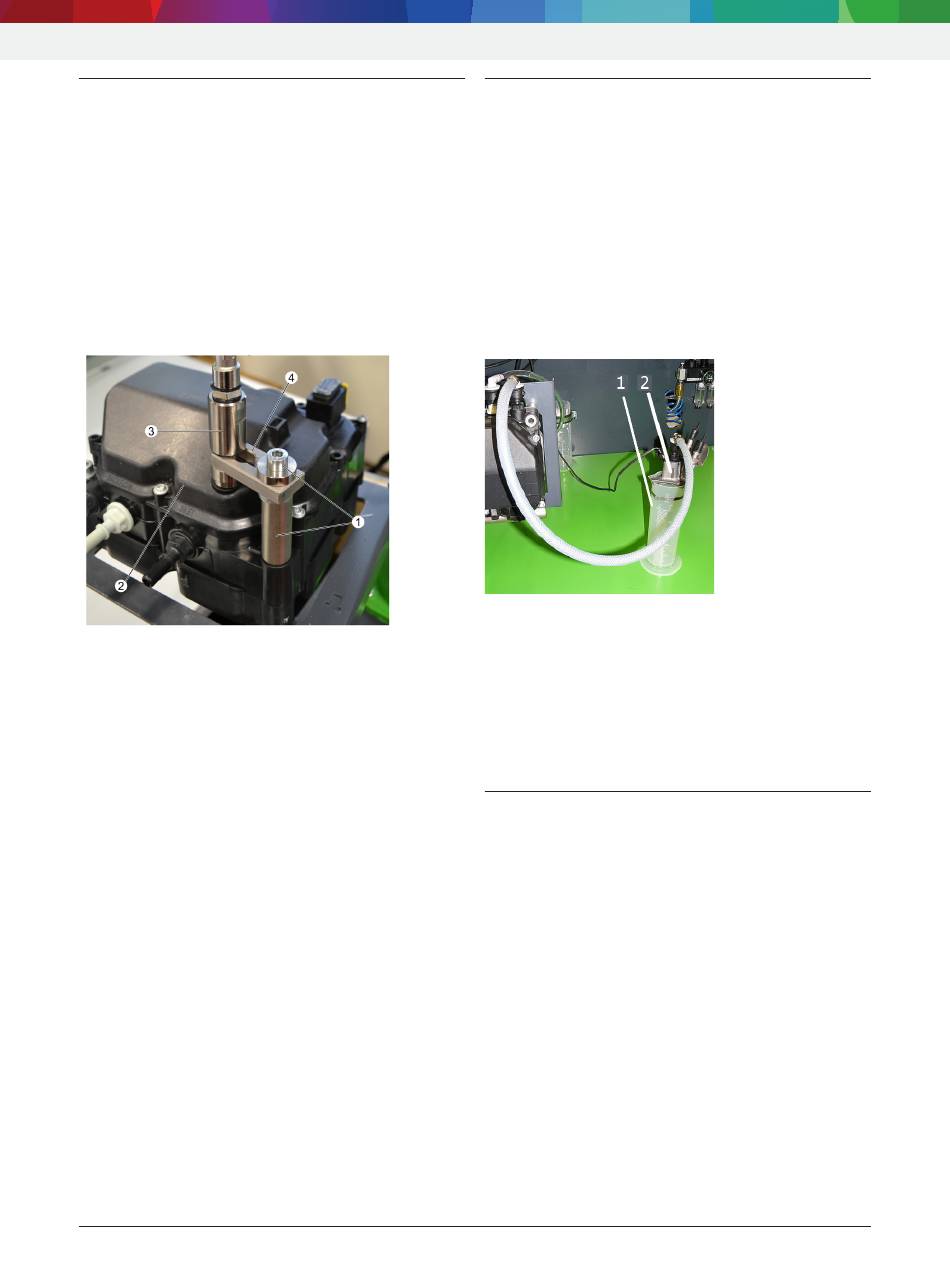

11 ábr.: 0 986 610 905 tömítőberendezés
1 0 986 610 692 tartóelem
2 AdBlue-szállítómodul
3 Tömítőberendezés
4 A tömítőberendezés szorítóbilincse
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
Robert Bosch GmbH
Termékleírás | Denoxtronic 2.2 | 199 |
3.16 A 0 986 610 522 számú mérőadagoló
modul
A mérőadagoló modult (12. ábra, 2. poz) az AdBlue-
szállítómodul működésének ellenőrzése során az
adagolási mennyiség ellenőrzésére használják. A
mérőadagoló modulon átfolyó vizsgálófolyadékot egy
mérőpohár fogja fel.
A mérőadagoló modult a vizsgálókészülék az
1 687 023 723 számú vizsgálóadapteren keresztül
vezérli.
!
A hibás mérőadagoló modult nem szabad újra fel-
használni, teljesen ki kell cserélni.
12 ábr.: A mérőadagoló modul és a mérőpohár
1 Mérőpohár (a 0 986 610 460 számú számú
mérőpohárkészletből)
2 A 0 986 610 522 számú mérőadagoló modul a mérőpohárra
ráhelyezve
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
3.17 A 0 986 610 460 számú mérőpohár
A mérőpohárkészlet 3 darab, egyenként 100, 250
és 500 ml térfogatú mérőpohárból áll. Az AdBlue-
szállítómodul működésének ellenőrzése során a
mérőpoharakat a visszafolyási és az adagolási menny-
iség mérésére használják. A felfogott vizsgálófolyadék
mérése a 0 986 610 838 számú mérleggel történik.
Lásd a 12. és 13. ábrán szereplő alkalmazási példákat.
i
A mérőpohárkészlet csak egyben cserélhető újra.
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
