el | 96 | Denoxtronic 2.2 | Περιγραφή προϊόντος
3.12 Πλαίσιο συναρμολόγησης
0 986 610 280
Μέσω του πλαισίου συναρμολόγησης (εικ. 8, θέσεις
3 και 4) στερεώνεται η αντλία τροφοδοσίας AdBlue
(εικ. 8, θέση 2) κατά την αποσυναρμολόγηση και τη
συναρμολόγηση.
!
Κατά την εφαρμογή πρέπει να τηρούνται υποχρεωτικά
οι υποδείξεις (εφαρμογή και ροπή στρέψης) που
περιέχονται στις οδηγίες ελέγχου και επισκευής του
ESI. Η εσφαλμένη εφαρμογή μπορεί να οδηγήσει σε
σοβαρές ζημιές στη μονάδα τροφοδοσίας AdBlue και
στην αντλία τροφοδοσίας AdBlue.
!
Σε περίπτωση ελαττωματικού πλαισίου
συναρμολόγησης, διακόψτε τη χρήση και
αντικαταστήστε το ολοσχερώς.
i
Αναλυτικές υποδείξεις σχετικά με τον χειρισμό και
τη λειτουργία διατίθενται στις ξεχωριστές οδηγίες
επισκευής του ESI[tronic] Denoxtronic 2.2.
3.13 Περίβλημα υποδοχής βύσματος
1 684 486 629 / 630
Τα περιβλήματα υποδοχής βύσματος 1 684 486 629
(εικ. 9, θέση 1) και 1 684 486 630 (εικ. 9, θέση 2)
στεγανοποιούν την ηλεκτρική σύνδεση κατά τον έλεγχο
στεγανότητας περιβλήματος της μονάδας τροφοδοσίας
AdBlue.
!
Σε περίπτωση φθοράς, τα περιβλήματα υποδοχής
βύσματος πρέπει να αντικαθίστανται ολοσχερώς.

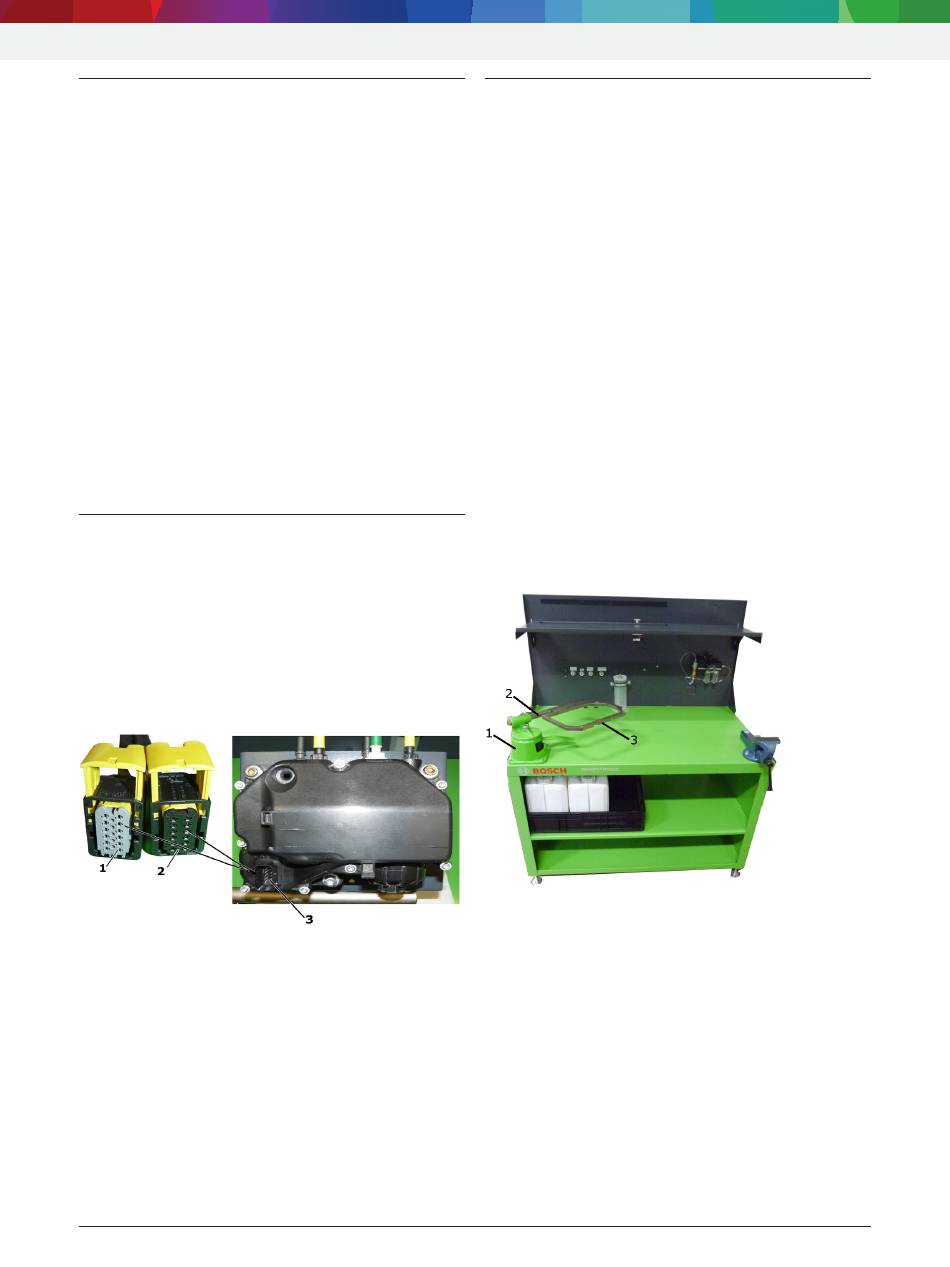

Εικ. 9: Περίβλημα υποδοχής βύσματος 1 684 486 629 / 630
1 Περίβλημα υποδοχής βύσματος 1 684 486 629
(έκδοση 24 Volt = γκρι)
2 Περίβλημα υποδοχής βύσματος 1 684 486 630
(έκδοση 12 Volt = μαύρο)
3 Ηλεκτρική σύνδεση μονάδας τροφοδοσίας AdBlue
i
Η ένδειξη τάσης είναι χαραγμένη πάνω από την
ηλεκτρική σύνδεση (εικ. 9, θέση 3) μέσα στο
περίβλημα.
i
Αναλυτικές υποδείξεις σχετικά με το χειρισμό και
τη λειτουργία διατίθενται στις ξεχωριστές οδηγίες
επισκευής του ESI[tronic] Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.14 Υπόβαθρο σύσφιγξης 0 986 611 249
i
Η εικόνα (εικ. 10) είναι ενδεικτική.
Το υπόβαθρο σύσφιγξης (εικ. 10, θέση 1) στερεώνεται
πάνω στη διάταξη ελέγχου 0 986 613 880, αριστερά,
μπροστά στην προετοιμασμένη επιφάνεια εργασίας
(4 βίδες M8).
Η ράβδος 0 986 610 981 (εικ. 10, θέση 2) εισάγεται
στη στρογγυλή υποδοχή του υπόβαθρου σύσφιγξης και
ασφαλίζει. Η πλάκα συναρμολόγησης 0 986 613 550
(εικ. 10, θέση 3) στερεώνεται με δύο βίδες (Μ 10) στη
ράβδο.
Για τον έλεγχο και την επισκευή η μονάδα τροφοδοσίας
AdBlue στερεώνεται στην πλάκα συναρμολόγησης. Η
μονάδα τροφοδοσίας AdBlue μπορεί μέσω περιστροφής
της ράβδου και του μοχλού στο υπόβαθρο σύσφιγξης
να μετακινηθεί κατά τον έλεγχο και την επισκευή στην
αντίστοιχη θέση χρήσης.
!
Κατά το λασκάρισμα και την περιστροφή της ράβδου
στο υπόβαθρο σύσφιγξης κρατάτε πάντα κόντρα με
το ένα χέρι την πλάκα συναρμολόγησης ή τη μονάδα
τροφοδοσίας AdBlue έτσι ώστε να αποφευθεί η
ανεξέλεγκτη ανατροπή τους.
Εικ. 10: Υπόβαθρο σύσφιγξης 0 986 611 249 πάνω σε διάταξη
ελέγχου 0 986 613 880
1 Υπόβαθρο σύσφιγξης 0 986 611 249
2 Ράβδος 0 986 610 981
3 Πλάκα συναρμολόγησης 0 986 613 550
i
Αναλυτικές υποδείξεις σχετικά με το χειρισμό και
τη λειτουργία διατίθενται στις ξεχωριστές οδηγίες
επισκευής του ESI[tronic] Denoxtronic 2.2.
