Bosch Denoxtronic 2.2 Produktbeschreibung Seite 133

3.20 Hüdraulikavoolikud
Hüdraulikavoolikuid on vaja eri talitlustestide jaoks,
veaotsingu tegemisel ja AdBlue pumbamooduli loput-
amisel.
Voolikukomplektist 0 986 610 849 pärit hüdraulikavoo-
likutega ja voolikuga 0 986 610 457 on tagatud nõuete-
kohane ühendus (vt näiteid joon. 15).
i
Kõiki voolikuid tuleb alati ettevaatlikult käsitseda
ja enne kasutamist kontrollida. Voolikud tuleb
välja vahetada, kui kontrollimisel leitakse järgmisi
kahjustusi: mõrad, rabedus, hõõrdunud kohad,
murdunud voolikud, raskelt liikuvad või kahjus-
tunud kiirliitmikud.
!
Vigane voolik tuleb kohe täielikult välja vahetada,
sest muidu võivad tekkida kahjustused ja vigas-
tused.

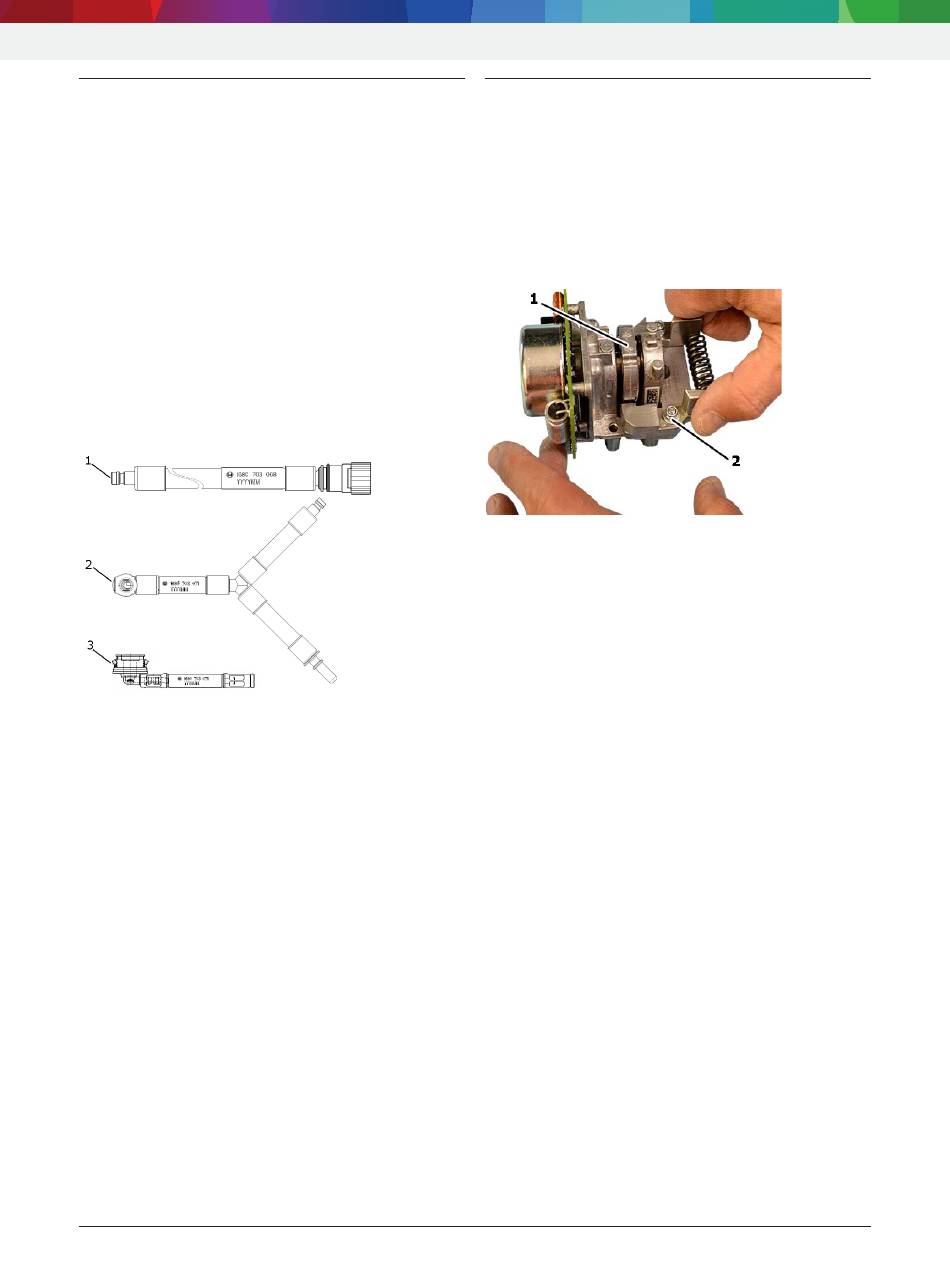

Joon. 15: AdBlue pumbamooduli hüdraulikavoolikud
1 Voolik voolikukomplektist 0 986 610 849
2 Y-voolik voolikukomplektist 0 986 610 849
3 Ühendusdetail 0 986 610 457
i
Voolikute nõuetekohast ühendamist ja kasutamist
kirjeldatakse süsteemi ESI [tronic] kontrollimis- ja
remondijuhiste.
Robert Bosch GmbH
Tootekirjeldus | Denoxtronic 2.2 | 133 |
3.21 Klamber 1 681 091 181
Klambrit (joon. 16, nr 2) kasutatakse AdBlue pumba-
mooduli remontimisel. Selle ülesanne on fikseerida
AdBlue pumbamooduli kolvivarras (joon. 16, nr 1)
OT-asendisse* paigaldamisel) ning takistada niiviisi
pumbamembraani vale asendit ja kahjustumist.
*) OT = ülemine surnud punkt
i
Kahjustunud klambrit ei tohi enam kasutada ja
tuleb täielikult välja vahetada.
Joon. 16: AdBlue pumpa klamber 1 681 091 181
1 AdBlue pump
2 Klamber 1 681 091 181
i
Üksikasjalikke juhiseid kasutamise ja käsitsemise
kohta leiate süsteemi ESI[tronic] eraldi remondiju-
hendist Denoxtronic 2.2.
