3.12 Montavimo rėmas 0 986 610 280
Montavimo rėmu (8 pav., 3 ir 4 poz.) išmontuojant ir su-
montuojant tvirtinamas "AdBlue" siurblys (8 pav.,2 poz.).
!
Naudodami griežtai laikykitės ESI tikrinimo ir
remonto instrukcijose pateiktų nurodymų (dėl nau-
dojimo ir jėgos momento). Dėl netinkamo naudoji-
mo gali būti pažeistas "AdBlue" siurblio mazgas ir
"AdBlue" siurblys.
!
Nebenaudokite pažeisto montavimo rėmo ir pakeis-
kite jį nauju.
i
Išsamias nuorodas dėl valdymo ir naudojimo ra-
site atskiroje "ESI[tronic]" remonto instrukcijoje
"Denoxtronic 2.2".
3.13 Korpusas 1 684 486 629 / 630
Korpusai 1 684 486 629 (9 pav., 1 poz.) ir
1 684 486 630 (9 pav., 2 poz.) skirti elektros jung-
tims sandarinti tikrinant "AdBlue" siurblio mazgo
sandarumą.
!
Pažeisti korpusai turi būti visiškai pakeisti.

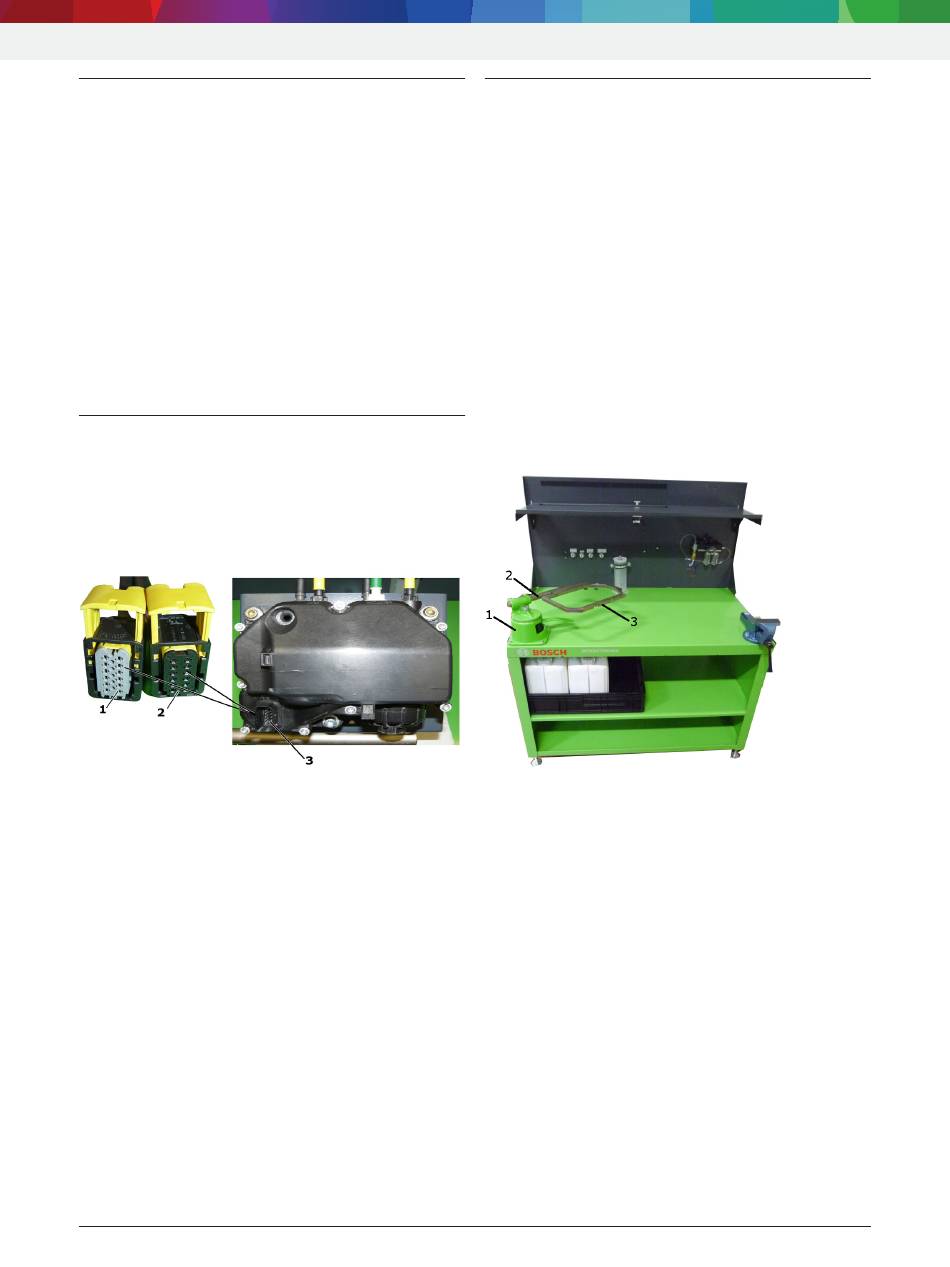

Pav. 9: Korpusas 1 684 486 629 / 630
1 Korpusas 1 684 486 629 (24 V variantas = pilkos spalvos)
2 Korpusas 1 684 486 630 (12 V variantas = juodos spalvos)
3 "AdBlue" siurblio mazgo elektros jungtis
i
Įtampos duomenys įspausti korpuse virš elektros
jungties (9 pav., 3 poz.).
i
Išsamias nuorodas dėl valdymo ir naudojimo ra-
site atskiroje "ESI[tronic]" remonto instrukcijoje
"Denoxtronic 2.2".
Robert Bosch GmbH
Gaminio aprašas | Denoxtronic 2.2 | 249 |
3.14 Spaustuvas 0 986 611 249
i
Paveikslėlis (10 pav.) yra pavyzdinis.
Spaustuvas (10 pav., 1 poz.) tvirtinamas ant tikrini-
mo įrenginio 0 986 613 880 priekyje kairėje pusėje
paruoštame darbo plote (4 varžtais M8).
Strypas 0 986 610 981 (10 pav., 2 poz.) įkišamas
į spaustuvą ir užspaudžiamas. Montavimo plokštė
0 986 613 550 (10 pav., 3 poz.) dviem varžtais (M10)
pritvirtinama prie strypo.
"AdBlue" siurblio mazgas tikrinimui ir remontui tvirti-
namas prie montavimo plokštės. Tikrinamo ar remon-
tuojamo "AdBlue" siurblio mazgo padėtį galite reguli-
uoti sukdami spaustuvo strypą arba svirtį.
!
Atleisdami arba persukdami spaustuvo strypą, nuo-
lat viena ranka prilaikykite montavimo plokštę arba
"AdBlue: siurblio mazgą, kad neapvirstų.
Pav. 10: Spaustuvas 0 986 611 249 ant tikrinimo įrenginio
0 986 613 880
1 Spaustuvas 0 986 611 249
2 Strypas 0 986 610 981
3 Montavimo plokštė 0 986 613 550
i
Išsamias nuorodas dėl valdymo ir naudojimo ra-
site atskiroje "ESI[tronic]" remonto instrukcijoje
"Denoxtronic 2.2".
