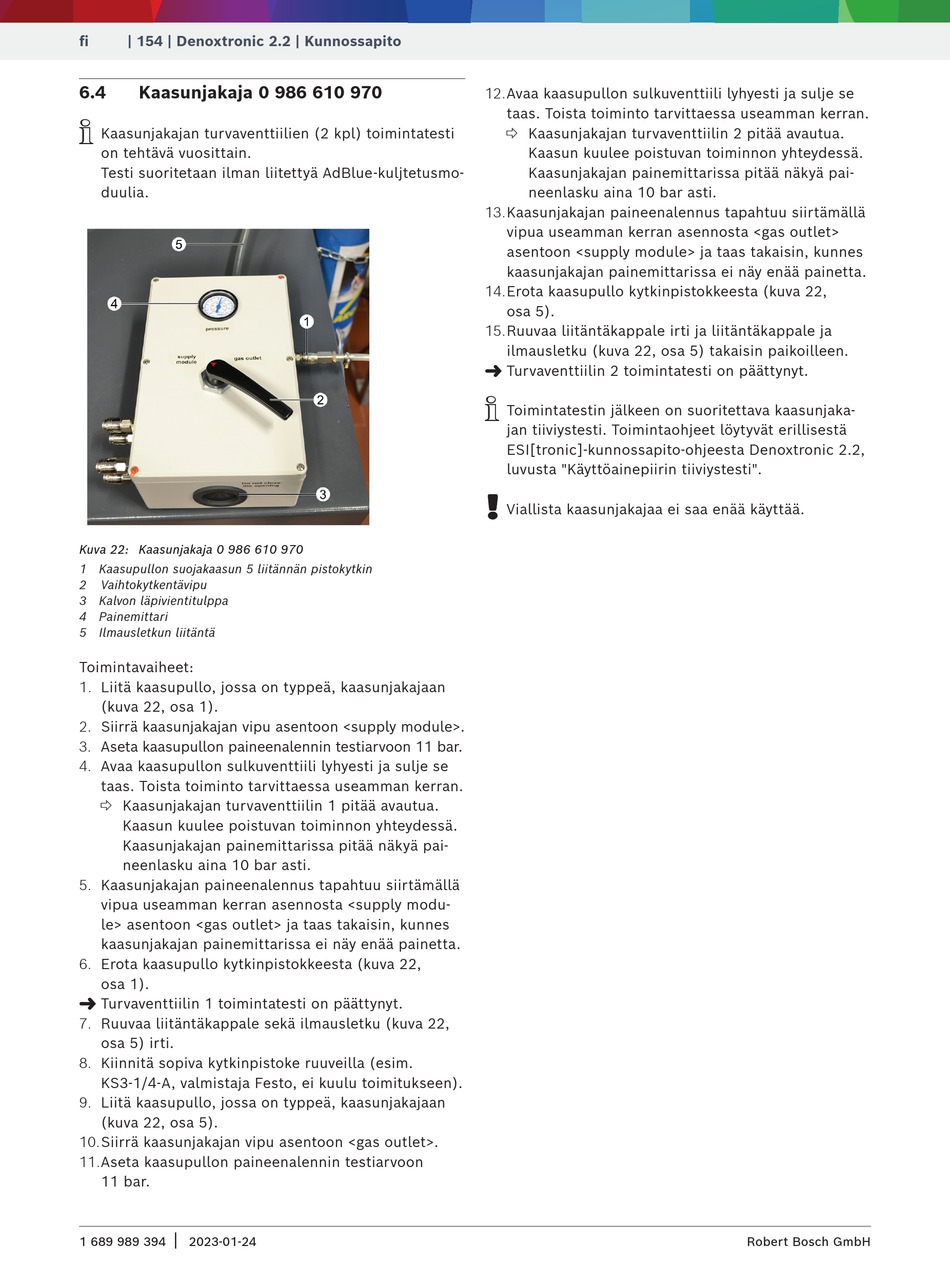

fi | 154 | Denoxtronic 2.2 | Kunnossapito
6.4 Kaasunjakaja 0 986 610 970
i
Kaasunjakajan turvaventtiilien (2 kpl) toimintatesti
on tehtävä vuosittain.
Testi suoritetaan ilman liitettyä AdBlue-kuljtetusmo-
duulia.
Kuva 22: Kaasunjakaja 0 986 610 970
1 Kaasupullon suojakaasun 5 liitännän pistokytkin
2 Vaihtokytkentävipu
3 Kalvon läpivientitulppa
4 Painemittari
5 Ilmausletkun liitäntä
Toimintavaiheet:
1. Liitä kaasupullo, jossa on typpeä, kaasunjakajaan
(kuva 22, osa 1).
2. Siirrä kaasunjakajan vipu asentoon <supply module>.
3. Aseta kaasupullon paineenalennin testiarvoon 11 bar.
4. Avaa kaasupullon sulkuventtiili lyhyesti ja sulje se
taas. Toista toiminto tarvittaessa useamman kerran.
� Kaasunjakajan turvaventtiilin 1 pitää avautua.
Kaasun kuulee poistuvan toiminnon yhteydessä.
Kaasunjakajan painemittarissa pitää näkyä pai-
neenlasku aina 10 bar asti.
5. Kaasunjakajan paineenalennus tapahtuu siirtämällä
vipua useamman kerran asennosta <supply modu-
le> asentoon <gas outlet> ja taas takaisin, kunnes
kaasunjakajan painemittarissa ei näy enää painetta.
6. Erota kaasupullo kytkinpistokkeesta (kuva 22,
osa 1).
"
Turvaventtiilin 1 toimintatesti on päättynyt.
7. Ruuvaa liitäntäkappale sekä ilmausletku (kuva 22,
osa 5) irti.
8. Kiinnitä sopiva kytkinpistoke ruuveilla (esim.
KS3-1/4-A, valmistaja Festo, ei kuulu toimitukseen).
9. Liitä kaasupullo, jossa on typpeä, kaasunjakajaan
(kuva 22, osa 5).
10. Siirrä kaasunjakajan vipu asentoon <gas outlet>.
11. Aseta kaasupullon paineenalennin testiarvoon
11 bar.
|
1 689 989 394 2023-01-24
12. Avaa kaasupullon sulkuventtiili lyhyesti ja sulje se
taas. Toista toiminto tarvittaessa useamman kerran.
� Kaasunjakajan turvaventtiilin 2 pitää avautua.
Kaasun kuulee poistuvan toiminnon yhteydessä.
Kaasunjakajan painemittarissa pitää näkyä pai-
neenlasku aina 10 bar asti.
13. Kaasunjakajan paineenalennus tapahtuu siirtämällä
vipua useamman kerran asennosta <gas outlet>
asentoon <supply module> ja taas takaisin, kunnes
kaasunjakajan painemittarissa ei näy enää painetta.
14. Erota kaasupullo kytkinpistokkeesta (kuva 22,
osa 5).
15. Ruuvaa liitäntäkappale irti ja liitäntäkappale ja
ilmausletku (kuva 22, osa 5) takaisin paikoilleen.
"
Turvaventtiilin 2 toimintatesti on päättynyt.
i
Toimintatestin jälkeen on suoritettava kaasunjaka-
jan tiiviystesti. Toimintaohjeet löytyvät erillisestä
ESI[tronic]-kunnossapito-ohjeesta Denoxtronic 2.2,
luvusta "Käyttöainepiirin tiiviystesti".
!
Viallista kaasunjakajaa ei saa enää käyttää.
