3.15 Приспособление для герметизации
0 986 610 905
Приспособление для герметизации (рис. 11, поз. 3)
устанавливается для проверки герметичности
корпуса модуля подачи AdBlue (рис. 11, поз. 2)
в отверстие компенсатора давления. Для
этого следует удалить компенсатор давления
из крышки корпуса модуля подачи AdBlue. Для
крепления приспособления для герметизации
на модуле подачи AdBlue используется кронштейн
0 986 610 692 (рис. 11, поз. 1) и зажимная лапа
(рис. 11, поз. 4) приспособления герметизации.
При помощи прилагаемых подкладных шайб
отрегулируйте подходящее расстояние между
зажимной лапой и приспособлением для
герметизации. При необходимости используйте
собственные дополнительные подкладные шайбы.

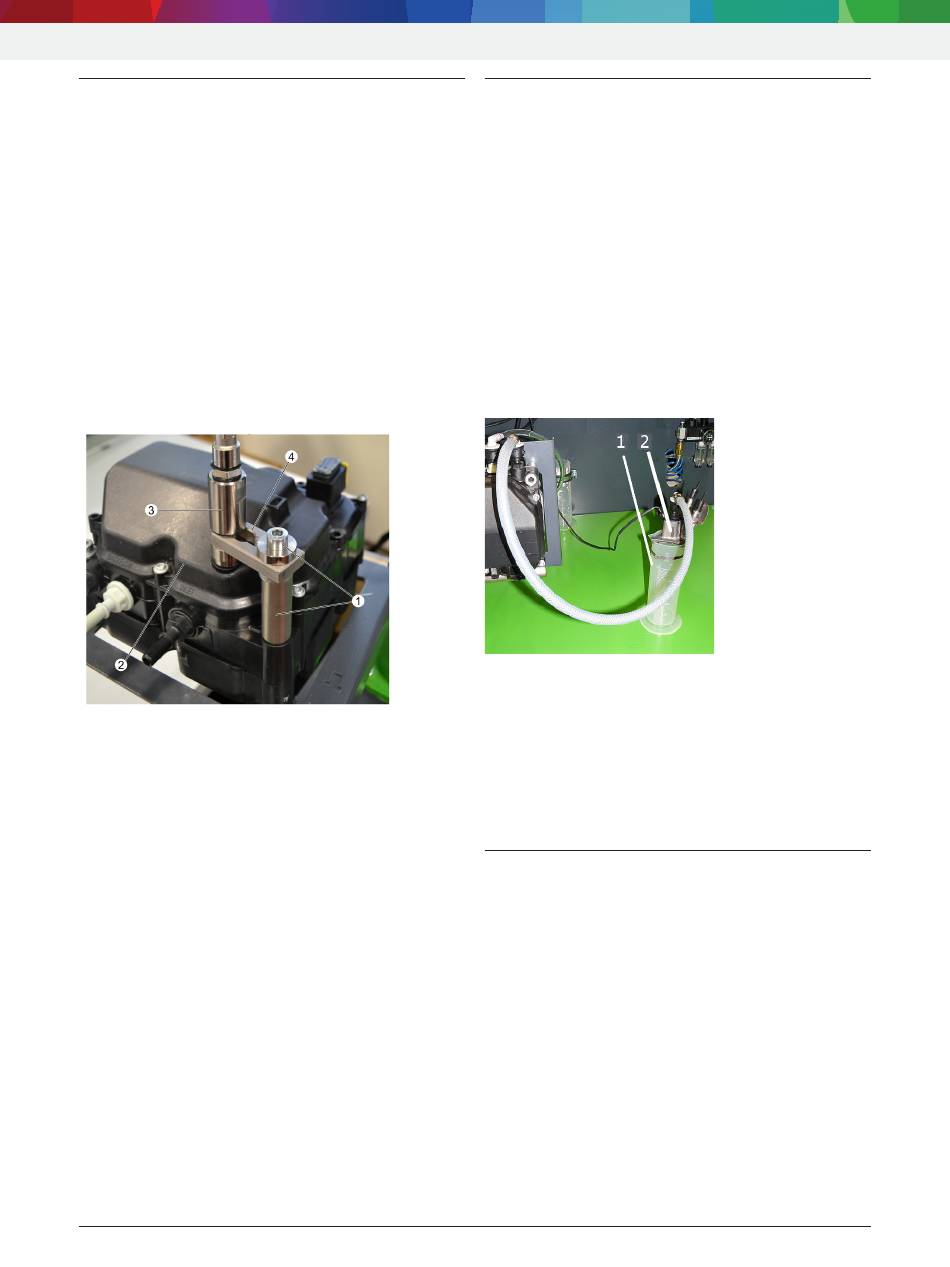

Pис. 11: Приспособление для герметизации 0 986 610 905
1 Кронштейн 0 986 610 692
2 Модуль подачи AdBlue
3 Приспособление для герметизации
4 Зажимная лапа приспособления для герметизации
i
Подробные указания по эксплуатации
и обращению с приборами вы найдете в отдельной
инструкции по ремонту ESI[tronic] Denoxtronic 2.2.
Robert Bosch GmbH
Описание изделия | Denoxtronic 2.2 | 369 |
3.16 Контрольный дозирующий модуль
0 986 610 522
Контрольный дозирующий модуль (рис. 12, поз. 2)
используется в рамках функциональной проверки
модуля подачи AdBlue для проверки дозируемого
количества. Прошедшая через контрольный
дозирующий модуль контрольная жидкость
собирается в мерную емкость.
Управление контрольным дозирующим модулем
осуществляется контрольно-управляющим
устройством через испытательный адаптер
1 687 023 723.
!
Неисправный контрольный дозирующий модуль
не подлежит дальнейшему использованию, его
следует заменить в сборе.
Pис. 12: Контрольный дозирующий модуль и мерная емкость
1 Мерная емкость из комплекта мерных емкостей
0 986 610 460
2 Контрольный дозирующий модуль 0 986 610 522,
установленный на мерную емкость
i
Подробные указания по эксплуатации
и обращению с приборами вы найдете в отдельной
инструкции по ремонту ESI[tronic] Denoxtronic 2.2.
3.17 Комплект мерных емкостей
0 986 610 460
Комплект мерных емкостей состоит из 3 мерных
емкостей объемом по 100, 250 и 500 ml. Он
используется в рамках проверки функционирования
модуля подачи AdBlue при измерении возвратного
объема и объема дозирования. Собранная
контрольная жидкость измеряется с помощью
весов 0 986 610 838. См. пример использования
на рис. 12 и 13.
i
Комплект мерных емкостей можно заменять
только в комплекте.
i
Подробные указания по эксплуатации
и обращению с приборами вы найдете в отдельной
инструкции по ремонту ESI [tronic] Denoxtronic 2.2.
