ru | 366 | Denoxtronic 2.2 | Описание изделия
3.8 Ручной насос 1 687 222 191
Ручной насос используется при проверке
герметичности корпуса модуля подачи и контура
охлаждающей жидкости.

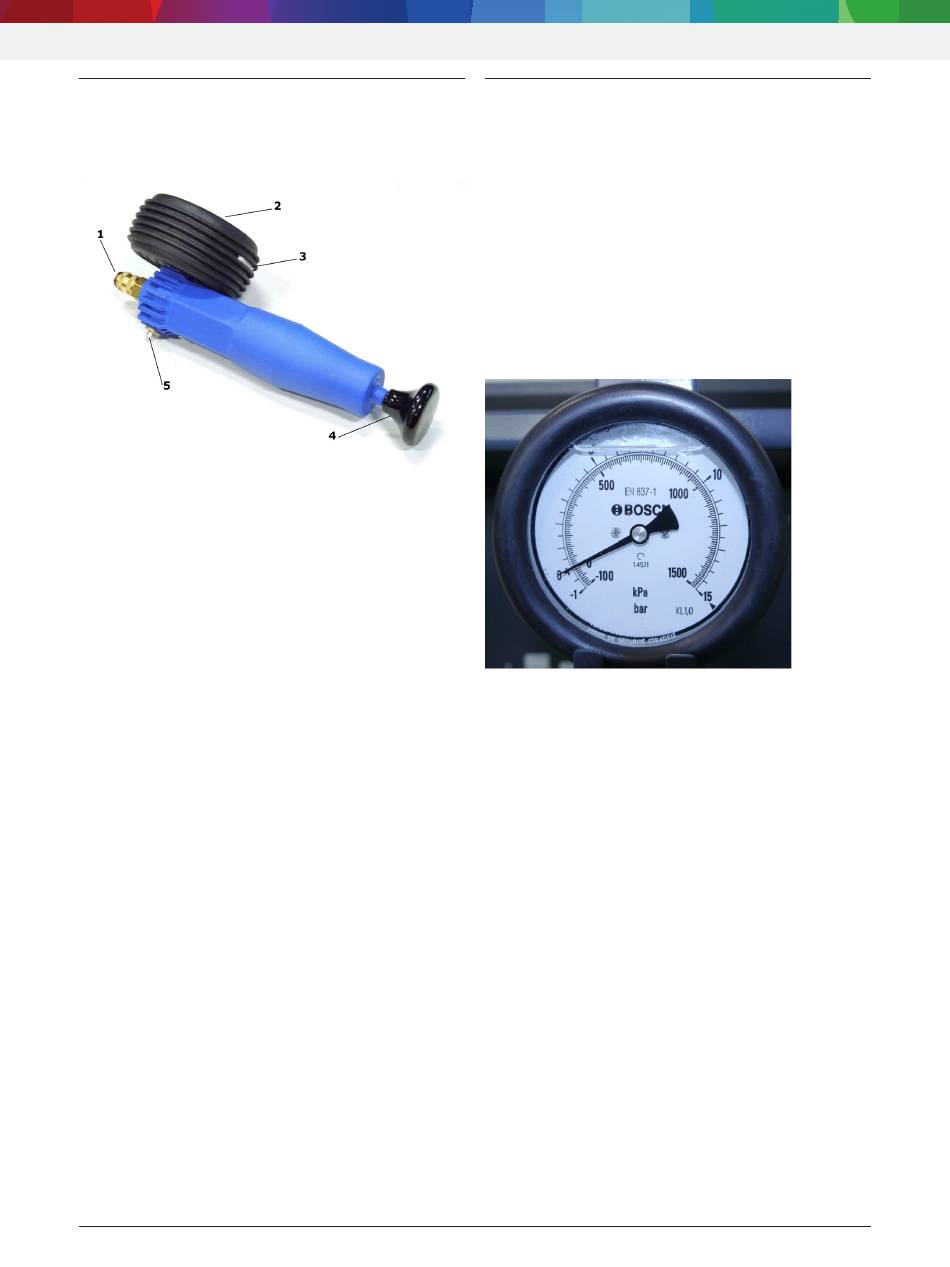

Pис. 5: Ручной насос 1 687 222 191
1 Муфта, номинальный диаметр NW 5
2 Цифровой индикатор 0–400 кПа
3 Отсек для литиевых аккумуляторов, тип CR 2430, 3 В
4 Шток поршня
5 Клапан
i
Подробные указания по эксплуатации
и обращению с приборами вы найдете
в отдельной инструкции по ремонту ESI[tronic]
Denoxtronic 2.2.
i
Литиевый аккумулятор, тип CR 2430, 3 В,
в комплект поставки не входит.
i
Соблюдайте указания по замене аккумуляторов,
имеющиеся в главе "Текущий ремонт".
|
1 689 989 394 2023-01-24
3.9 Манометр 1 687 231 906
Манометр в модулях подачи AdBlue используется
для проверки различных рабочих состояний
давления в системе, функции переключающего
клапана и мощности всасывания.
!
Манометр настроен специально для проверки
модулей подачи AdBlue, использование других
манометров не допускается.
i
Подробные указания по эксплуатации
и обращению с приборами вы найдете
в отдельной инструкции по ремонту ESI[tronic]
Denoxtronic 2.2.
Pис. 6: Манометр 1 687 231 906
i
Точность манометра должна быть проверена
сертифицированным органом контроля.
Ответственность за это несет пользователь
оборудования.
i
Неисправный манометр следует заменить
на новый.
3.9.1 Крепление манометра
С помощью кронштейна 1 688 132 048 манометр
1 687 231 906 крепится на контрольно-измерительном
устройстве Denoxtronic 0 986 613 880.
Кронштейн крепится на фальце верхней поверхности
контрольно-измерительного устройства Denoxtronic.
