hu | 198 | Denoxtronic 2.2 | Termékleírás
3.12 A 0 986 610 280 számú szerelőkeret
A szerelőkerettel (8. ábra, 3. és 4. poz.) rögzíthető az
AdBlue-tápszivattyú (8. ábra, 2. poz.) a fel- és leszerelés
során.
!
Az alkalmazás során ügyeljen az ESI vizsgálati és
javítási útmutatókban szereplő (alkalmazási és
forgatónyomatékkal kapcsolatos) tudnivalókra. A
hibás alkalmazás súlyosan károsíthatja az AdBlue-
szállítómodult és az AdBlue-tápszivattyút.
!
A hibás szerelőkeretet nem szabad újra felhasznál-
ni, teljesen ki kell cserélni.
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
3.13 Az 1 684 486 629 / 630 számú
perselyház
Az 1 684 486 629 (9. ábra., 1. poz.) és az
1 684 486 630 (9. ábra., 2. poz.) számú perselyházak
az elektromos csatlakozókat tömítik le az AdBlue-
szállítómodul házának tömítettségvizsgálata során.
!
Károsodások esetén a perselyházakat teljesen ki
kell cserélni.

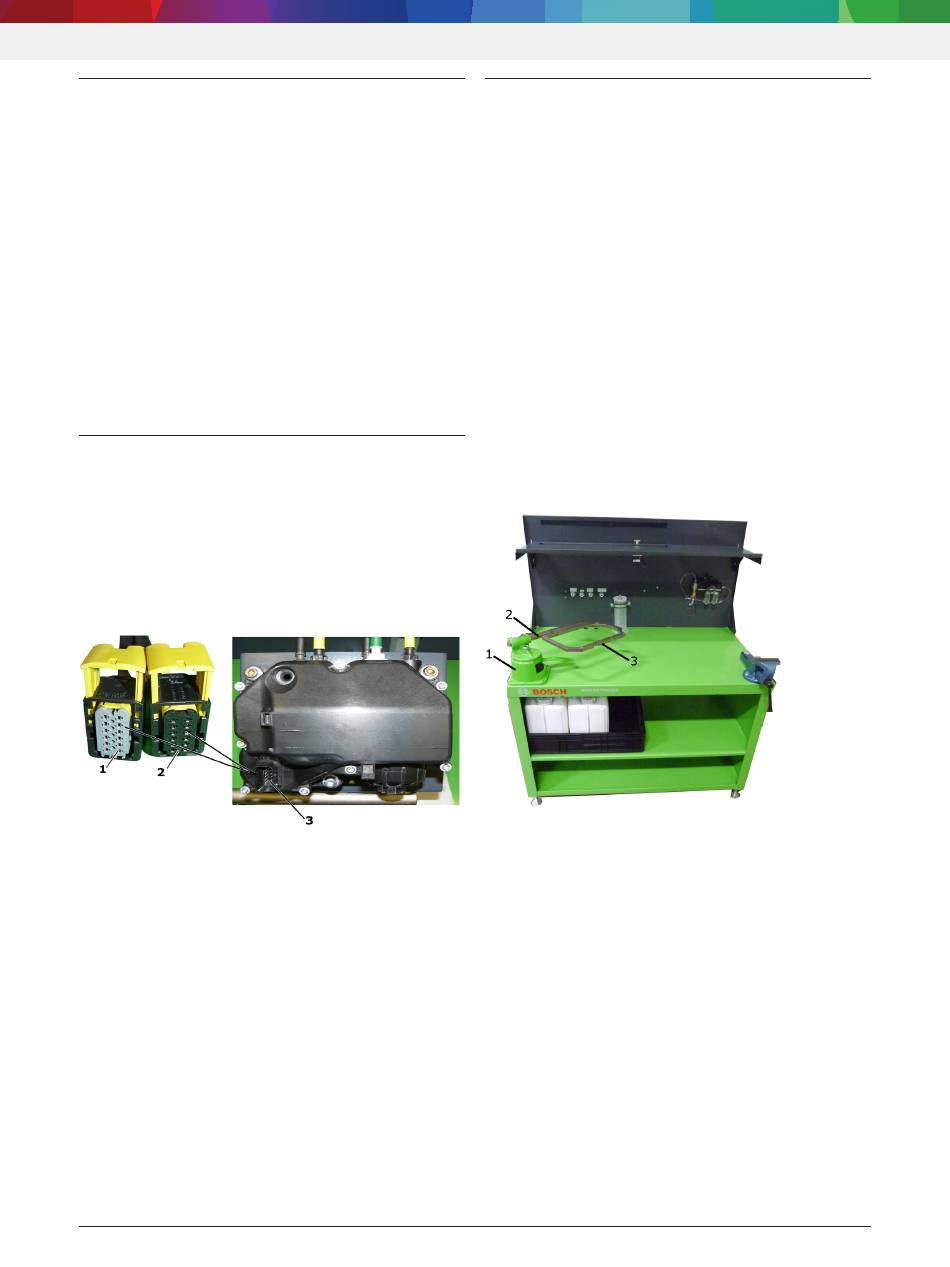

9 ábr.: Az 1 684 486 629 / 630 számú perselyház
1 1 684 486 629 perselyház (24 V-os változat = szürke)
2 1 684 486 630 perselyház (12 V-os változat = fekete)
3 Az AdBlue-szállítómodul elektromos csatlakozója
i
Az elektromos csatlakozás (9. ábra, 3. poz.) feletti
feszültségadatok a készülékházba vannak préselve.
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
|
1 689 989 394 2023-01-24
3.14 0 986 611 249 felfogóbak
i
Az ábra (10. ábra) csak példaként szolgál.
A felfogóbakot (10. ábra, 1. poz.) a 0 986 613 880
számú vizsgálóegység előkészített munkafelületére,
balra-elöl kell ráerősíteni (4 db M8-as csavar).
Vezesse be és rögzítse a 0 986 610 981 számú rudat
(10. ábra, 2. poz.) a felfogóbak tartójába. A
0 986 613 550 számú szerelőlapot (10. ábra, 3. poz.)
két csavarral (M10) rögzítse a rúdra.
Az AdBlue-szállítómodult a vizsgálathoz és a javításhoz
a szerelőlapra kell erősíteni. Az AdBlue-szállítómodul a
vizsgálat és a javítás során a rúd és a kar elfordításával
a megfelelő használati helyzetbe állítható a felfogóba-
kon.
!
A rúd kioldása és felfogóbakon való elforgatása
alatt egyik kezével mindig tartsa meg a szerelőlapot
vagy az AdBlue-szállítómodult, hogy megelőzhesse
az egység ellenőrizetlen felborulását.
10 ábr.: 0 986 611 249 felfogóbak a
0 986 613 880 vizsgálóegységen
1 0 986 611 249 felfogóbak
2 0 986 610 981 rúd
3 0 986 613 550 szerelőlap
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
