Bosch Denoxtronic 2.2 Produktbeschreibung Seite 303

3.20 Hydraulikkslangeledninger
Hydraulikkslangeledninger brukes til forskjellige funks-
jonstester, feilsøking og spyleprosesser på AdBlue-
matemodulen.
Med hydraulikkslangeledningene fra slangesett
0 986 610 849 og slangeledning 0 986 610 457 er fag-
lig riktig tilkobling sikret (se eksempler i fig. 15).
i
Alle slangeledninger må alltid behandles forsik-
tig og kontrolleres før bruk. Slangeledninger skal
skiftes ut når følgende skader konstateres under en
slik kontroll: Sprekker, sprøhet, slitte steder, knekt
slangeledning, trege eller skadde hurtigkoblinger.
!
En defekt slangeledning må omgående skiftes ut
komplett, ellers kan det oppstå skader og persons-
kader.

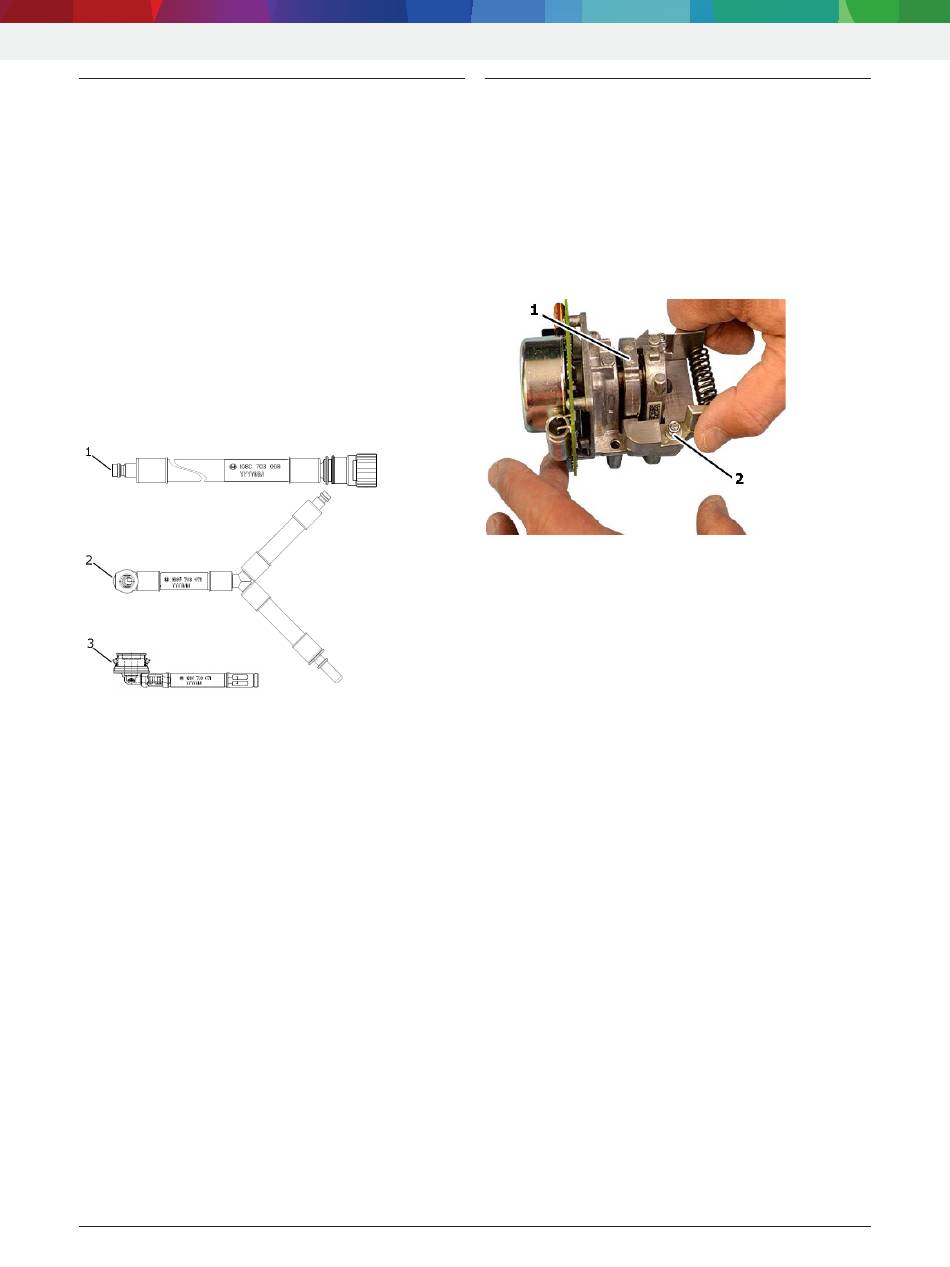

Fig. 15: Hydraulikkslangeledninger AdBlue-matemodul
1 Slangeledning fra slangesett 0 986 610 849
2 Y-slangeledning fra slangesett 0 986 610 849
3 Låsestykke 0 986 610 457
i
Fagmessig tilkobling og bruk av slangeledningene
er beskrevet i ESI [tronic] – Test- og vedlikehold-
sanvisninger.
Robert Bosch GmbH
Produktbeskrivelse | Denoxtronic 2.2 | 303 |
3.21 Klemme 1 681 091 181
Klemmen (fig. 16, pos. 2) brukes ved vedlikehold av
AdBlue-matemodulen. Den har funksjonen å fiksere
stangen i AdBlue-matepumpen (fig. 16, pos. 1) ved
montering i OT–stilling*) og dermed hindre feilstilling
og skader på pumpemembranen.
*) OT = øvre dødpunkt
i
En skadet klemme må ikke brukes lenger og må
skiftes ut komplett.
Fig. 16: Klemme 1 681 091 181 AdBlue-matepumpe
1 AdBlue-matepumpe
2 Klemme 1 681 091 181
i
Detaljerte anvisninger om betjening og håndtering
finner du i den separate ESI[tronic]-vedlikeholdsan-
visningen Denoxtronic 2.2.
no
|
1 689 989 394 2023-01-24
