pl | 314 | Denoxtronic 2.2 | Opis produktu
3.6 Sterowniki kontrolne 0 986 614 079/080
Do kontroli modułów tłoczących AdBlue niezbędne
są sterowniki kontrolne. W zależności od modułu
tłoczącego (12 V lub 24 V) stosuje się odpowied-
ni sterownik kontrolny (0 986 614 079 do 12 V lub
0 986 614 080 do 24 V).
Do pełnego testowania niezbędny jest zestaw
0 986 610 840 i KTS 5XX/6XX.
Dane diagnostyczne są dostępne w "ESI[tronic] – Dia-
gnostyka komponentów". Warunek stanowi abonament
ESI[tronic] – Rodzaj informacji "K".
Diagnostyka sterowników kontrolnych następuje
poprzez autodiagnostykę oraz wewnętrzną pamięć
błędów.
Diagnostyka obejmuje m.in. odczyt/kasowanie pamięci
błędów, test nastawnika, test działania.

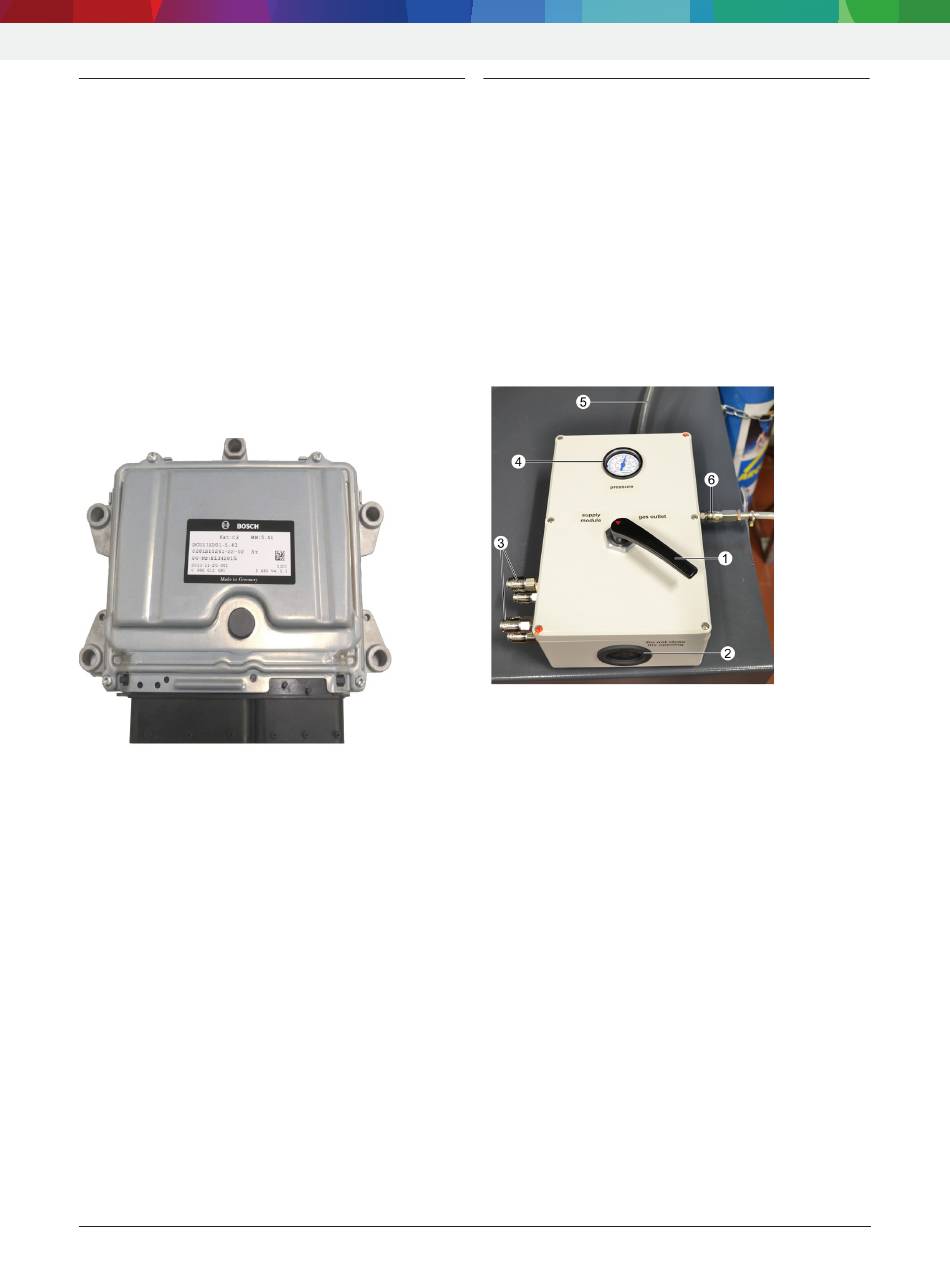

Rys. 3: Sterownik kontrolny 0 986 614 079/080
i
Prawidłowe przyłącze oraz zastosowanie sterowni-
ków kontrolnych jest opisane w instrukcjach kontro-
li i naprawy ESI[tronic].
i
Uszkodzone sterowniki kontrolne należy wymienić
w całości na nowe.
|
1 689 989 394 2023-01-24
3.7 Rozdzielacz gazu 0 986 610 970
Rozdzielacz gazu służy wyłącznie do sprawdzania
szczelności obwodu AdBlue modułów tłoczących Ad-
Blue za pomocą gazu formierskiego 5.
Tuleja przepustowa membrany (rys. 4, poz. 2) skrzyn-
ki serwisowej służy do zapobiegania występowaniu
nadciśnienia w rozdzielaczu gazu oraz do sprawdzania
szczelności wewnętrznych przewodów.
Na przyłączu odpowietrzania (rys. 4, poz. 5) klient
musi umieścić złączkę (gwint zewnętrzny, 1/4") i wąż
odpowietrzający (nie należą do zakresu dostawy).
!
Wąż odpowietrzający należy poprowadzić od rozd-
zielacza gazu do wolnego powietrza.
Rys. 4: Rozdzielacz gazu 0 986 610 970
1 Dźwignia przełączająca
2 Tuleja przepustowa membrany
3 Złącza wtykowe do przyłącza modułu tłoczącego AdBlue
4 Manometr
5 Przyłącze węża odpowietrzającego
6 Złącze wtykowe do podłączenia butli z gazem formierskim 5
i
Połączenie między rozdzielaczem gazu i modułami
tłoczącymi AdBlue, typ Denoxtronic 2.2, należy
wykonać przy użyciu przewodów zasilających
0 986 610 926 oraz 0 986 610 927.
i
Szczegółowe wskazówki dotyczące obsługi
i posługiwania się urządzeniami można znaleźć
w oddzielnej instrukcji naprawy ESI[tronic]
Denoxtronic 2.2.
