3.10 Súprava dielov vypúšťacieho ventilu
0 986 615 075
Súprava dielov sa priskrutkuje na manometer
1 687 231 906.
i
Pri skrutkovaní na manometri pridržiavajte oproti
vidlicovým kľúčom.
i
Na odvzdušňovanie sa v hornej časti súpravy dielov
nachádza uzatvárací ventil (obr. 7, poz. 1).
i
Počas skúšky dbajte na to, aby zostal uzatvárací
ventil uzavretý.
!
Pri pripájaní skúšobných vedení k rýchlouzatvára-
cej spojke (obr. 7, poz. 2) dbajte na to, aby pevne
zapadla, v opačnom prípade hrozí nebezpečenstvo
uvoľnenia spojky počas skúšky a úniku skúšobného
média pod tlakom (cca. 900 kPa).

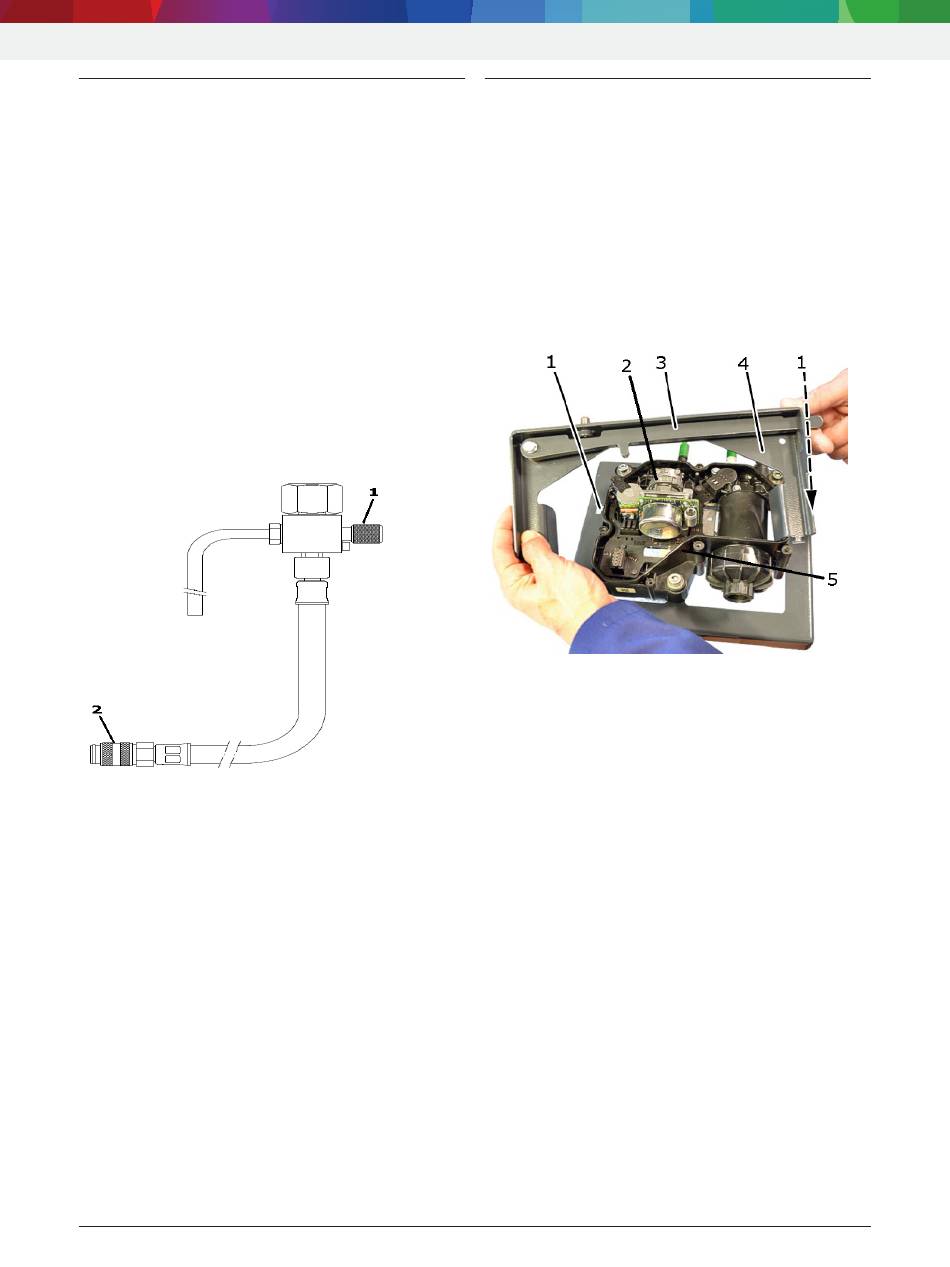

Obr. 7: Súprava dielov vypúšťacieho ventilu 0 986 615 075
1 Uzatvárací ventil
2 Rýchlouzatváracia spojka G 1/8
i
Podrobné pokyny pre obsluhu a manipuláciu náj-
dete v samostatnom návode na údržbu ESI[tronic]
Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.11 Montážna doska 0 986 613 550
Na montážnej doske (obr. 8, poz. 1) sa upevňuje
čerpací modul AdBlue (obr. 8, poz. 5).
i
Dbajte na čistotu montážnej dosky.
i
Pravidelne olejujte upevňovací závit montážnej
dosky, aby ste zabezpečili ľahký chod.
!
Chybná montážna doska sa nesmie ďalej používať a
je ju nutné celú vymeniť.
Obr. 8: Montážna doska 0 986 613 550 / montážny rám
0 986 610 280
1 Montážna doska 0 986 613 550
2 Dopravné čerpadlo AdBlue
3 Ovládacia páka montážneho rámu
4 Montážny rám 0 986 610 280
5 Čerpací modul AdBlue (čiastočne demontovaný)
i
Podrobné pokyny pre obsluhu a manipuláciu náj-
dete v samostatnom návode na údržbu ESI[tronic]
Denoxtronic 2.2.
