cs | 60 | Denoxtronic 2.2 | Popis výrobku
3.8 Ruční čerpadlo 1 687 222 191
Ruční čerpadlo se používá při kontrole těsnosti skříně
čerpacího modulu a okruhu chladiva.

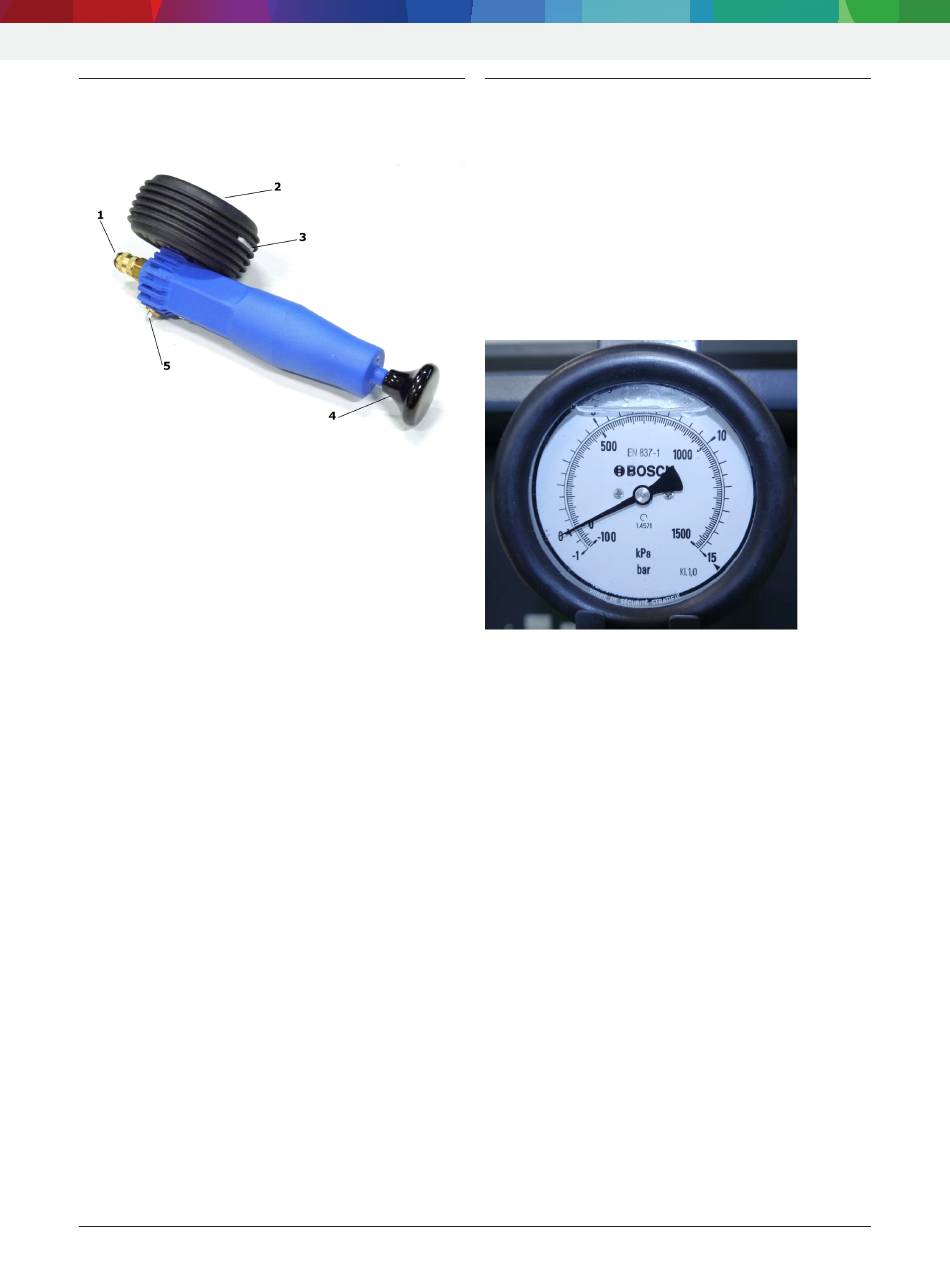

Obr. 5: Ruční čerpadlo 1 687 222 191
1 Spojka jmenovitá šířka NW5
2 Digitální zobrazení 0 – 400 k Pa
3 Přihrádka na baterie pro lithiové baterie, typ CR 2430, 3 V
4 Pístnice
5 Ventil
i
Podrobné pokyny týkající se obsluhy a manipu-
lace viz samostaný návod k opravě ESI[tronic]
Denoxtronic 2.2.
i
Lithiová baterie typu CR 2430, 3 V není součástí
dodávky.
i
Dodržujte pokyny týkající se výměny baterie v kapi-
tole "Oprava".
|
1 689 989 394 2023-01-24
3.9 Manometr 1 687 231 906
Manometr se u čerpacích modulů AdBLue používá ke
zkoušce různých provozních stavů systémového tlaku,
funkce přepínacího ventilu a sacího výkonu.
!
Manometr je speciálně přizpůsoben zkoušce
čerpacích modulů AdBLue, použití jiného manomet-
ru není povoleno.
i
Podrobné pokyny týkající se obsluhy a manipu-
lace viz samostaný návod k opravě ESI[tronic]
Denoxtronic 2.2.
Obr. 6:

Manometr 1 687 231 906

i
Přesnost měření manometru musí být pravidelně
kontrolována certifikovaným zkušebním místem. To
spadá do odpovědnosti uživatele.
i
Defektní manometr musí být nahrazen novým.
3.9.1 Upevnění manometru
Pomocí držáku 1 688 132 048 se manometr
1 687 231 906 upevní na zkušebním zařízení Denox-
tronic 0 986 613 880.
Držák se upevňuje na lemu horní odkládací plochy
zkušebního zařízení Denoxtronic.
