ro | 348 | Denoxtronic 2.2 | Descrierea produsului
3.6 Unități de comandă pentru verificare
0 986 614 079 / 080
Pentru verificarea modulelor de transport AdBlue
sunt necesare unități de comandă. În funcție de tipul
modulului de transport (12 V sau 24 V) este utilizată
unitatea de comandă corespunzătoare (0 986 614 079
pentru 12 V sau 0 986 614 080 pentru 24 V).
Pentru verificarea integrală sunt necesare de asemenea
setul de verificare 0 986 610 840 și un KTS 5XX / 6XX.
Datele de diagnoză sunt disponibile prin intermediul
funcției Diagnoza componentelor a ESI[tronic]. Este
necesară în prealabil abonarea la Tipul de informație
"K" al ESI[tronic].
Diagnoza aparatelor de verificare este efectuată prin
intermediul propriului sistem de diagnoză și cu aju-
torul memoriei de erori interne.
Diagnoza include printre altele citirea/ștergerea memo-
riei de erori, testarea elementului de reglaj, teste de
funcționare.

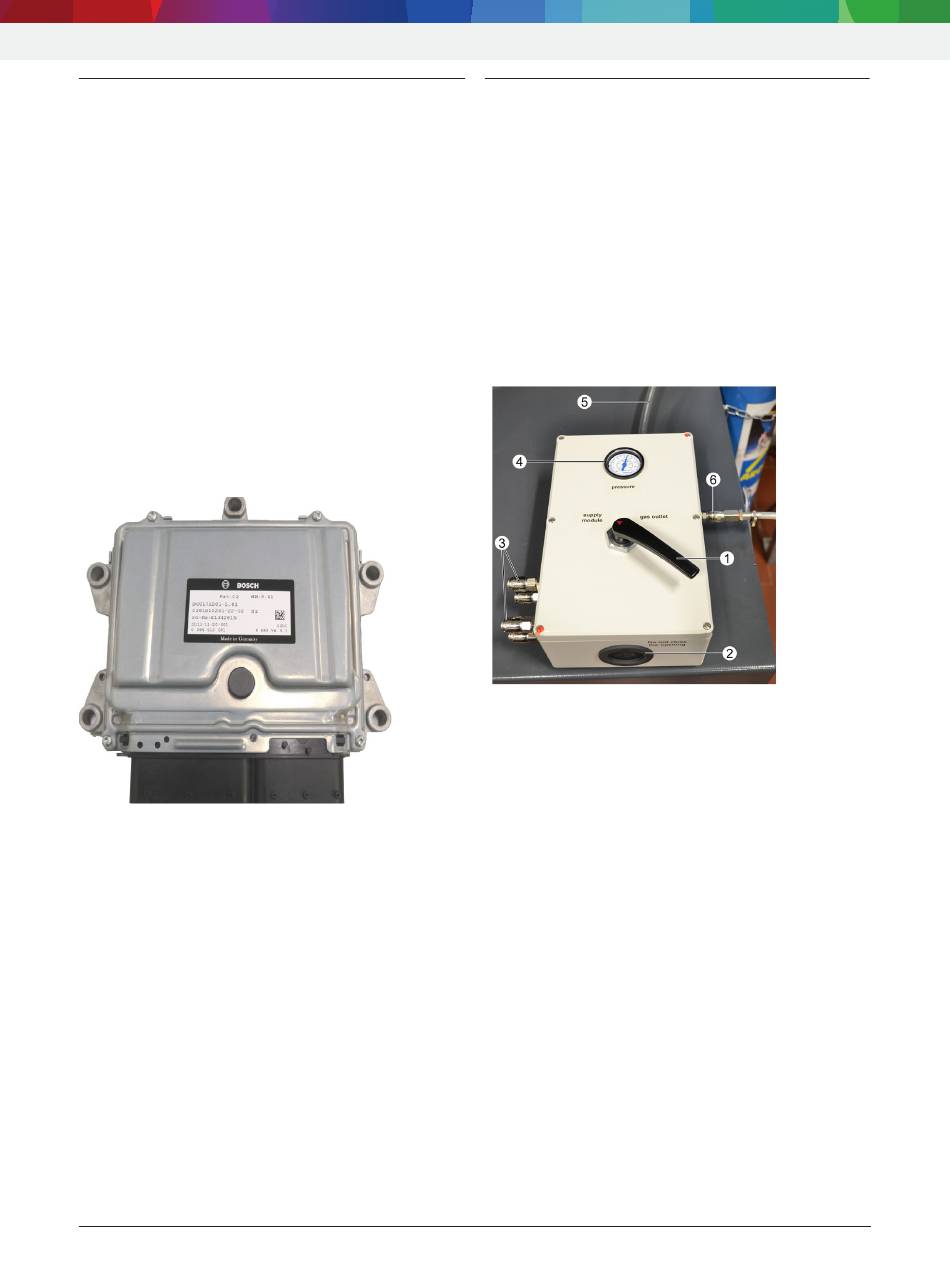

Fig. 3: Aparatul de verificare 0 986 614 079 / 080
i
Racordarea corespunzătoare și modul de uti-
lizare al aparatelor de verificare sunt descrise
în instrucțiunile pentru verificare și reparații
ESI[tronic].
i
Aparatele de verificare defecte trebuie înlocuite în
totalitate cu noi aparate de verificare.
|
1 689 989 394 2023-01-24
3.7 Distribuitorul de gaz 0 986 610 970
Distribuitorul de gaz este destinat exclusiv verificării
etanșeității circuitelor AdBlue ale modulelor de trans-
port AdBlue cu gaz de formare 5.
Membrana manșonului de trecere (fig. 4, poz. 2) a
cutiei de service are ca scop evitarea suprapresiunii
în interiorul distribuitorului de gaz și monitorizarea
etanșeității în sistemul intern de furtunuri.
La racordarea aerisirii (fig. 4, poz. 5) trebuie montată de
către client o piesă de racordare (filet exterior 1/4") și
un furtun de aerisire (nu se află în pachetul de livrare).
!
Furtunul de aerisire trebuie să ajungă de la distri-
buitorul de gaz în aer liber.
Fig. 4: Distribuitorul de gaz 0 986 610 970
1 Pârghie de comutare
2 Membrană manșon de trecere
3 Cuplaje de conectare pentru racordul modulului de transport
AdBlue
4 Manometru
5 Racord pentru furtunul de aerisire
6 Cuplaj de conectare pentru racordul buteliei de gaz a gazului
de formare 5
i
Conexiunea distribuitorului de gaz pentru mo-
dulele de transport AdBlue, tip Denoxtronic 2.2,
se realizează cu ajutorul cablurilor de alimentare
0 986 610 926 și 0 986 610 927.
i
Instrucțiuni detaliate pentru utilizare și manipulare
pot fi găsite în manualul separat ESI[tronic] pentru
reparații Denoxtronic 2.2.
