3.10

Sestav izpustnega ventila

0 986 615 075
Sestav se privije na manometer 1 687 231 906.
i
Pri privijanju na manometer kot protidržalo za blo-
kiranje matice uporabite viličasti ključ.
i
Za odzračevanje je v zgornjem delu sestava
nameščen zaporni ventil (sl. 7, poz. 1).
i
Med testiranjem pazite, da bo zaporni ventil ostal
zaprt.
!
Pri priključitvi testnih cevi na hitro spojko (sl. 7,
poz. 2) mora ta pravilno zaskočiti, saj se v nasprot-
nem primeru lahko cev sname s priključka, to pa bi
povzročilo izstopanje testnega medija pod tlakom
(pribl. 900 kPa).

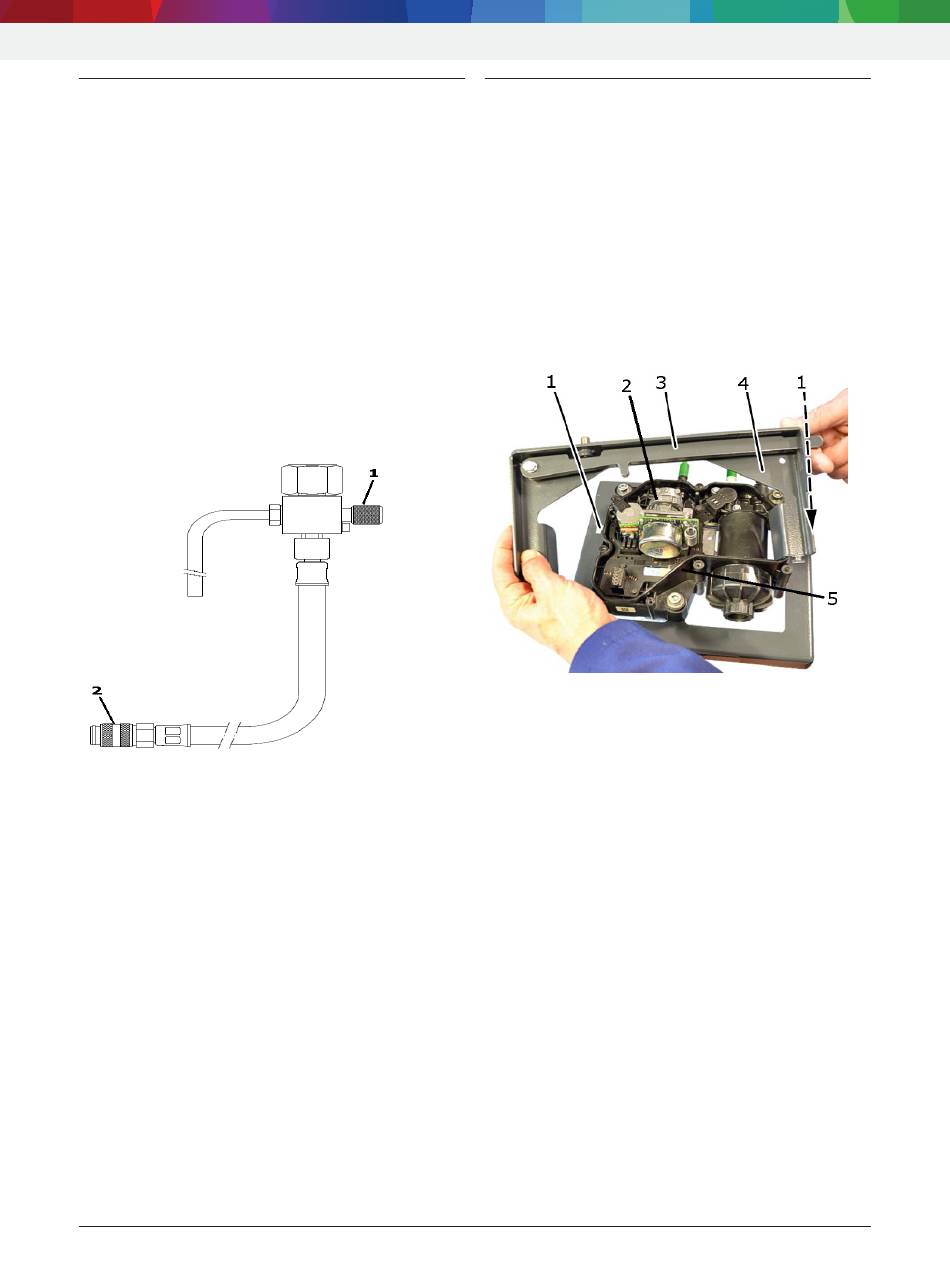

Sl. 7: Sestav izpustnega ventila 0 986 615 075
1 Zaporni ventil
2 Hitra spojka G 1/8
i
Podrobnejše napotke glede upravljanja/ravnanja
najdete v ločenih navodilih za popravila ESI[tronic]
Denoxtronic 2.2.
Robert Bosch GmbH
Opis proizvoda | Denoxtronic 2.2 | 401 |
3.11 Montažna plošča 0 986 613 550
Na montažno ploščo (sl. 8, poz. 1) je treba pritrditi
dovajalni modul za AdBlue (sl. 8, poz. 5).
i
Montažna plošča mora biti čista.
i
Navoje za pritrditev na montažni plošči redno
mažite z oljem, da preprečite zatikanje.
!
Okvarjene oz. poškodovane montažne plošče ni
več dovoljeno uporabljati - zamenjati jo je treba v
celoti.
Sl. 8: Montažna plošča 0 986 613 550 / montažni okvir
0 986 610 280
1 Montažna plošča 0 986 613 550
2 Črpalka za AdBlue
3 Prožilni vzvod montažnega okvirja
4 Montažni okvir 0 986 610 280
5 Dovajalni modul za AdBlue (delno razstavljen)
i
Podrobnejše napotke glede upravljanja/ravnanja
najdete v ločenih navodilih za popravila ESI[tronic]
Denoxtronic 2.2.
