nl | 286 | Denoxtronic 2.2 | Productbeschrijving
3.20 Hydraulische slangleidingen
Hydraulische slangleidingen zijn nodig voor verschil-
lende functietests, bij het zoeken naar storingen en bij
spoelingen van de AdBlue-transportmodule.
Met de hydraulische slangleidingen uit de slangenset
0 986 610 849 en de slangleiding 0 986 610 457 is
een vakkundige aansluiting gewaarborgd (zie voorbeel-
den in afb. 15).
i
Alle slangleidingen altijd behoedzaam behandelen
en voor gebruik controleren. Slangleidingen moeten
worden vervangen wanneer bij de controle de vol-
gende beschadigingen worden vastgesteld: scheuren,
broosheid, schuurplekken, een geknikte slangleiding,
stroeve of beschadigde snelkoppelingen.
!
Een defecte slangleiding moet onmiddellijk com-
pleet worden vervangen, aangezien deze anders tot
schade en letsel kan leiden.

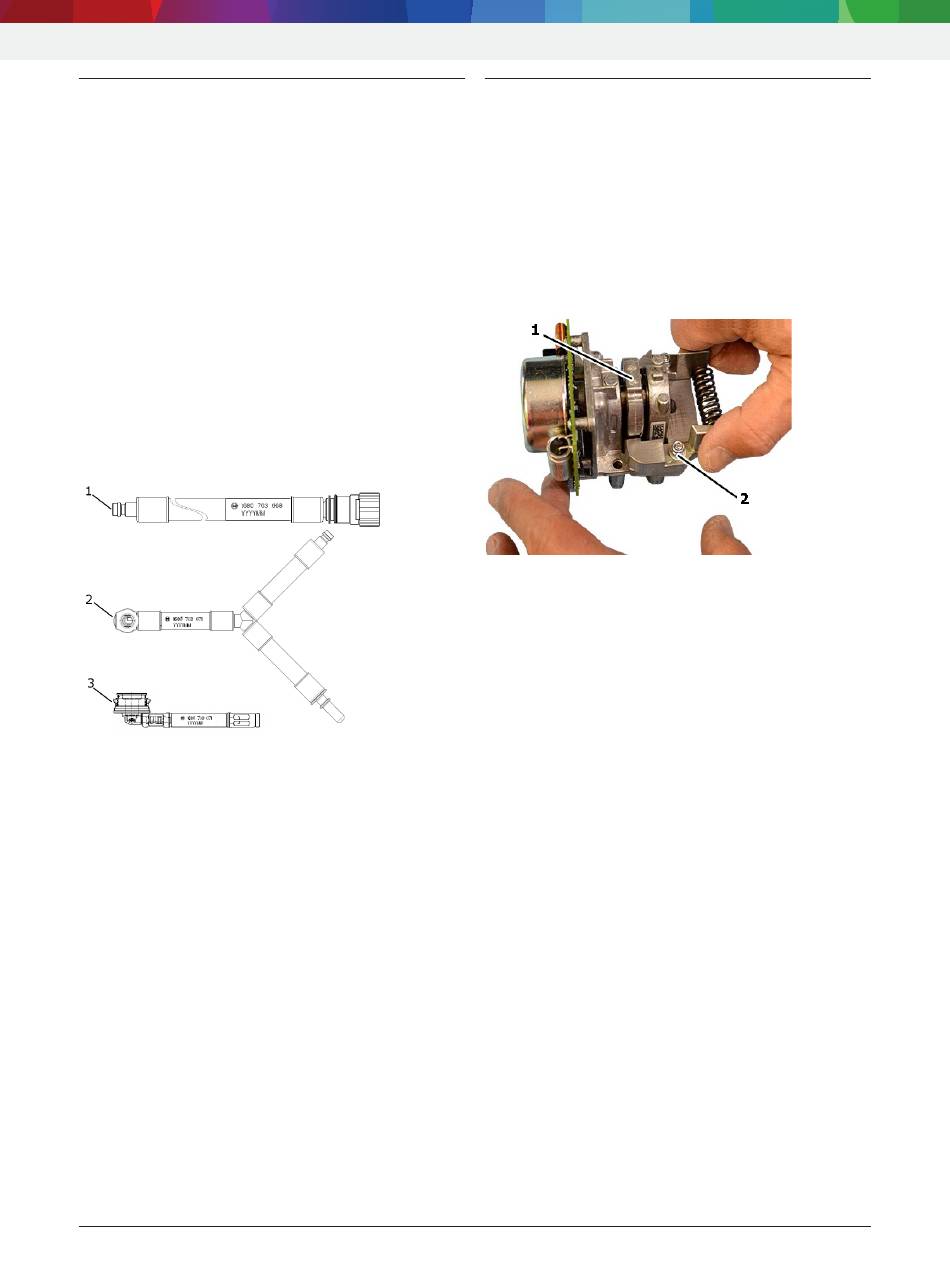

Afb. 15: Hydraulische slangleidingen AdBlue-transportmodule
1 Slangleiding uit slangenset 0 986 610 849
2 Y-slangleiding uit slangenset 0 986 610 849
3 Afsluitstuk 0 986 610 457
i
De vakkundige aansluiting en het gebruik van de
slangleidingen staan beschreven in de ESI [tronic]
– test- en reparatiehandleidingen.
|
1 689 989 394 2023-01-24
3.21 Klem 1 681 091 181
De klem (afb. 16, pos. 2) wordt gebruikt bij de repara-
tie van de AdBlue- transportmodule. Deze is bedoeld
voor het fixeren van de drijfstang van de AdBlue-
transportpomp (afb. 16, pos. 1) bij de montage in het
BDP*) en voorkomt zo een verkeerde stand en schade
aan het pompmembraan.
*) BDP = bovenste dode punt
i
Een beschadigde klem mag niet meer gebruikt wor-
den en moet compleet vervangen worden.
Afb. 16: Klem 1 681 091 181 AdBlue-transportpomp
1 AdBlue-transportpomp
2 Klem 1 681 091 181
i
Gedetailleerde aanwijzingen over de bediening en
hantering vindt u in de afzonderlijke ESI[tronic]-
reparatiehandleiding Denoxtronic 2.2.
