Bosch Denoxtronic 2.2 Produktbeschreibung Seite 351

3.12 Cadru de montaj 0 986 610 280
Cu ajutorul cadrului de montaj (fig. 8, poz. 3 și 4) este
fixată pompa de alimentare AdBlue (fig. 8, poz. 2) la
demontaj și montaj.
!
La utilizare, se vor respecta cu strictețe
instrucțiunile (Utilizare și cuplu) din manua-
lul pentru verificare și reparații ESI. Utilizarea
incorectă poate provoca daune severe la nivelul
modulului de transport AdBlue și al pompei de
alimentare AdBlue.
!
Un cadru de montaj defect nu mai poate fi utilizat
și se va înlocui în totalitate.
i
Instrucțiuni detaliate pentru utilizare și manipulare
pot fi găsite în manualul separat ESI[tronic] pentru
reparații Denoxtronic 2.2.
3.13 Carcasă pentru conectori
1 684 486 629 / 630
Carcasele pentru conectori 1 684 486 629 (Fig. 9,
Poz. 1) și 1 684 486 630 (Fig. 9, Poz. 2) etanșează ra-
cordul electric la verificarea etanșeității carcasei mo-
dulului de transport AdBlue.
!
În cazul deteriorării, carcasele pentru conectori
trebuie înlocuite în totalitate.

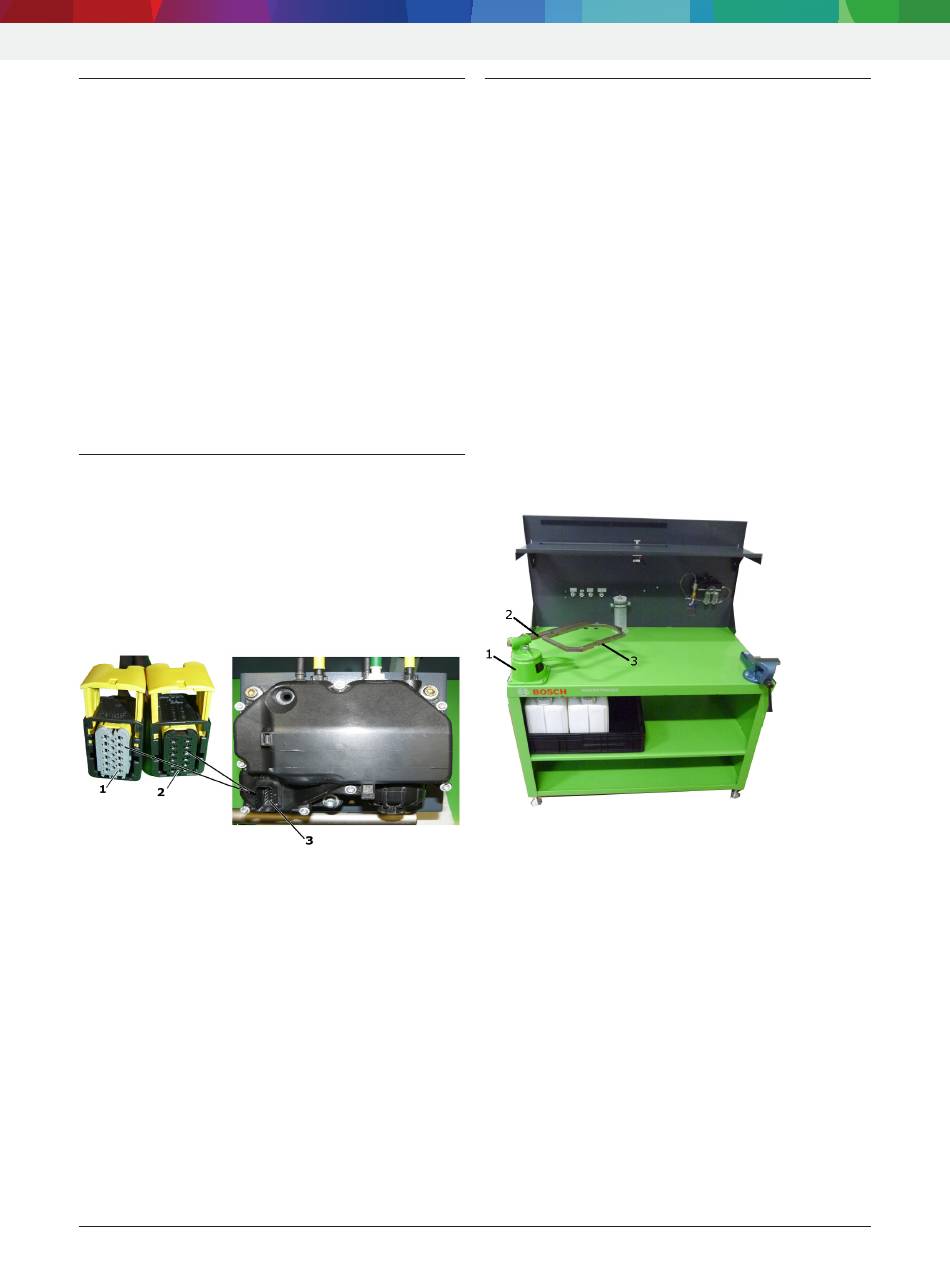

Fig. 9: Carcasă pentru conectori 1 684 486 629 / 630
1 Carcasă pentru conectori 1 684 486 629 (variantă 24 V = gri)
2 Carcasă pentru conectori 1 684 486 630 (variantă 12 V = negru)
3 Racord electric modul de transport AdBlue
i
Datele privind tensiunea sunt imprimate deasupra
racordului electric (fig. 9, poz. 3) din carcasă.
i
Instrucțiuni detaliate pentru utilizare și manipulare
pot fi găsite în manualul separat ESI[tronic] pentru
reparații Denoxtronic 2.2.
Robert Bosch GmbH
Descrierea produsului | Denoxtronic 2.2 | 351 |
3.14 Stativ de prindere 0 986 611 249
i
Figura (fig. 10) servește ca exemplu.
Stativul de prindere (fig. 10. poz. 1) este fixat la echi-
pamentul de verificare 0 986 613 880 stânga față la
suprafața de lucru pregătită (4 șuruburi M8).
Tija 0 986 610 981 (fig. 10. poz. 2) este introdusă și
fixată prin strângere în suportul rotund al stativului
de prindere. Placa de montaj 0 986 613 550 (fig. 10.
poz. 3) este fixată cu două șuruburi (M 10)la tijă.
Modulul de transport Adblue este fixat pentru veri-
ficarea și reparația la placa de montaj. Prin rotirea
tijei și a pârghiei de la stativul de prindere în timpul
verificării și reparației, modulul de transport AdBlue
poate fi adus în poziția de utilizare corespunzătoare.
!
La desfacerea și rotirea tijei la stativul de prindere,
țineți întotdeauna contra cu o mână la placa de
montaj sau la modulul de transport AdBlue, pentru
a evita o basculare necontrolată.
Fig. 10: Stativ de prindere 0 986 611 249 la echipamentul de
verificare 0 986 613 880
1 Stativ de prindere 0 986 611 249
2 Tijă 0 986 610 981
3 Placă de montaj 0 986 613 550
i
Instrucțiuni detaliate pentru utilizare și manipulare
pot fi găsite în manualul separat ESI[tronic] pentru
reparații Denoxtronic 2.2.
