3.12 Kinnitusraam 0 986 610 280
Kinnitusraami (joon. 8, nr 3 ja 4) abil kinnitatakse Ad-
Blue pump (joon. 8, nr 2) demontaaži ja montaaži ajal.
!
Kasutamise ajal tuleb kindlasti järgida ESI kont-
rollimis- ja remondijuhiseid (kasutamine ja pingu-
tusmoment). Valesti kasutamine võib viia AdBlue
pumbamoodulil ja AdBlue pumbal raskete kahjus-
tusteni.
!
Defektset kinnitusraami ei tohi edasi kasutada ja
tuleb täielikult välja vahetada.
i
Üksikasjalikke juhiseid kasutamise ja käsitsemise
kohta leiate süsteemi ESI[tronic] eraldi remondiju-
hendist Denoxtronic 2.2.
3.13 Puksikorpus 1 684 486 629 / 630
Puksikorpused 1 684 486 629 (joon. 9, nr 1) ja
1 684 486 630 (joon. 9, nr 2) tihendavad AdBlue pum-
bamooduli korpuse lekkekindluse kontrollimisel elekt-
riühendust.
!
Kahjustuse korral tuleb puksikorpus täielikult välja
vahetada.

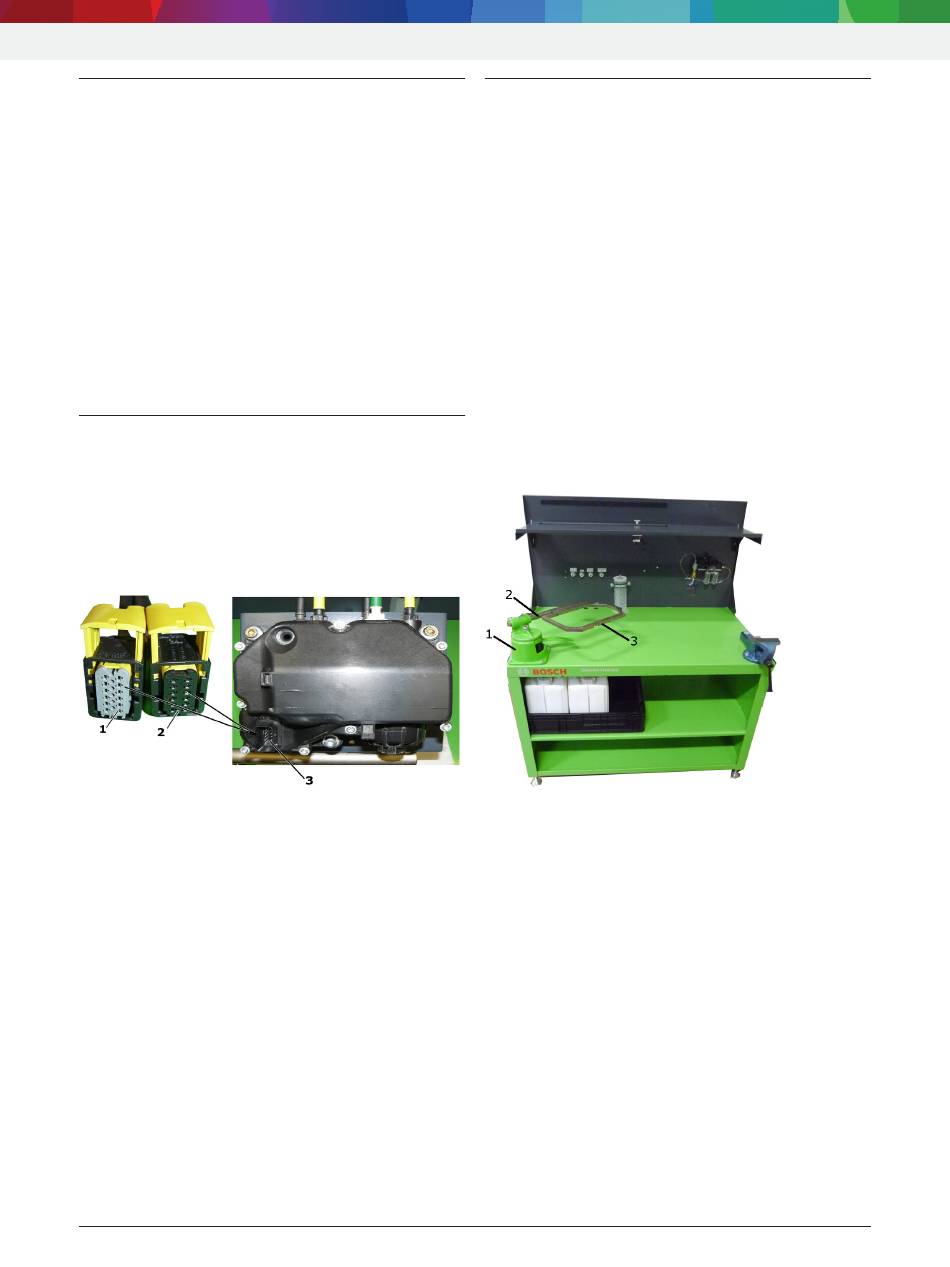

Joon. 9: Puksikorpus 1 684 486 629 / 630
1 Puksikorpus 1 684 486 629 (24 V variant = hall)
2 Puksikorpus 1 684 486 630 (12 V variant = must)
3 AdBlue pumbamooduli elektriühendus
i
Pingeandmed on vermitud elektriühenduse
(joon. 9, nr 3) kohale korpusele.
i
Üksikasjalikke juhiseid kasutamise ja käsitsemise
kohta leiate süsteemi ESI[tronic] eraldi remondiju-
hendist Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.14 Kinnitusklots 0 986 611 249
i
Joonis (joon. 10) on näitlik.
Kinnitusklots (joon. 10. nr 1) kinnitatakse kontrolli-
misseadel 0 986 613 880 ees vasakul ettevalmistatud
tööpinnale (4 kruvi M8).
Varras 0 986 610 981 (joon. 10. nr 2) viiakse kinnitus-
klotsi ümmargusele kinnitusele ja fikseeritakse. Kinni-
tusplaat 0 986 613 550 (joon. 10. nr 3) kinnitatakse
vardale kahe kruvi (M 10) abil.
AdBlue pumbamoodul kinnitatakse kontrollimiseks ja
remontimiseks kinnitusplaadile. AdBlue pumbamoodul
saab varda ja hoova pööramise teel kontrollimise ja
remondi ajal kinnitusklotsil vajalikku asendisse viia.
!
Varda vabastamisel ja keeramisel kinnitusklotsil tu-
leb ühe käega hoida alati kinnitusplaati või AdBlue
pumbamoodulit paigal, et vältida juhuslikku ümber-
minekut.
Joon. 10: Kinnitusklots 0 986 611 249 kontrollimis-
seadisel 0 986 613 880
1 Kinnitusklots 0 986 611 249
2 Varras 0 986 610 981
3 Kinnitusplaat 0 986 613 550
i
Üksikasjalikke juhiseid kasutamise ja käsitsemise
kohta leiate süsteemi ESI[tronic] eraldi remondiju-
hendist Denoxtronic 2.2.
