Bosch Denoxtronic 2.2 Produktbeschreibung Seite 201

3.20 Hidraulikus tömlővezetékek
A hidraulikus tömlővezetékek az AdBlue-szállítómodul
különféle működési tesztjeihez, hibakereséséhez és
öblítési folyamataihoz szükségesek.
A 0 986 610 849 számú tömlőkészletből és a
0 986 610 457 számú tömlővezetékből álló hidraulikus
tömlővezetékekkel biztosítható a szakszerű csatlakozás
(lásd a 15. ábrán szereplő példát).
i
A tömlővezetékekkel mindig óvatosan bánjon és a
használat előtt ellenőrizze őket. Ha az ellenőrzés
során a következő sérüléseket tapasztalja, akkor
cserélje ki a tömlővezetékeket: repedések, ride-
gedések, kidörzsölődések, megtört tömlővezeték,
nehezen mozgatható vagy sérült gyorscsatlakozók.
!
A hibás tömlővezetéket haladéktalanul ki kell cse-
rélni, ellenkező esetben sérülések és károsodások
következhetnek be.

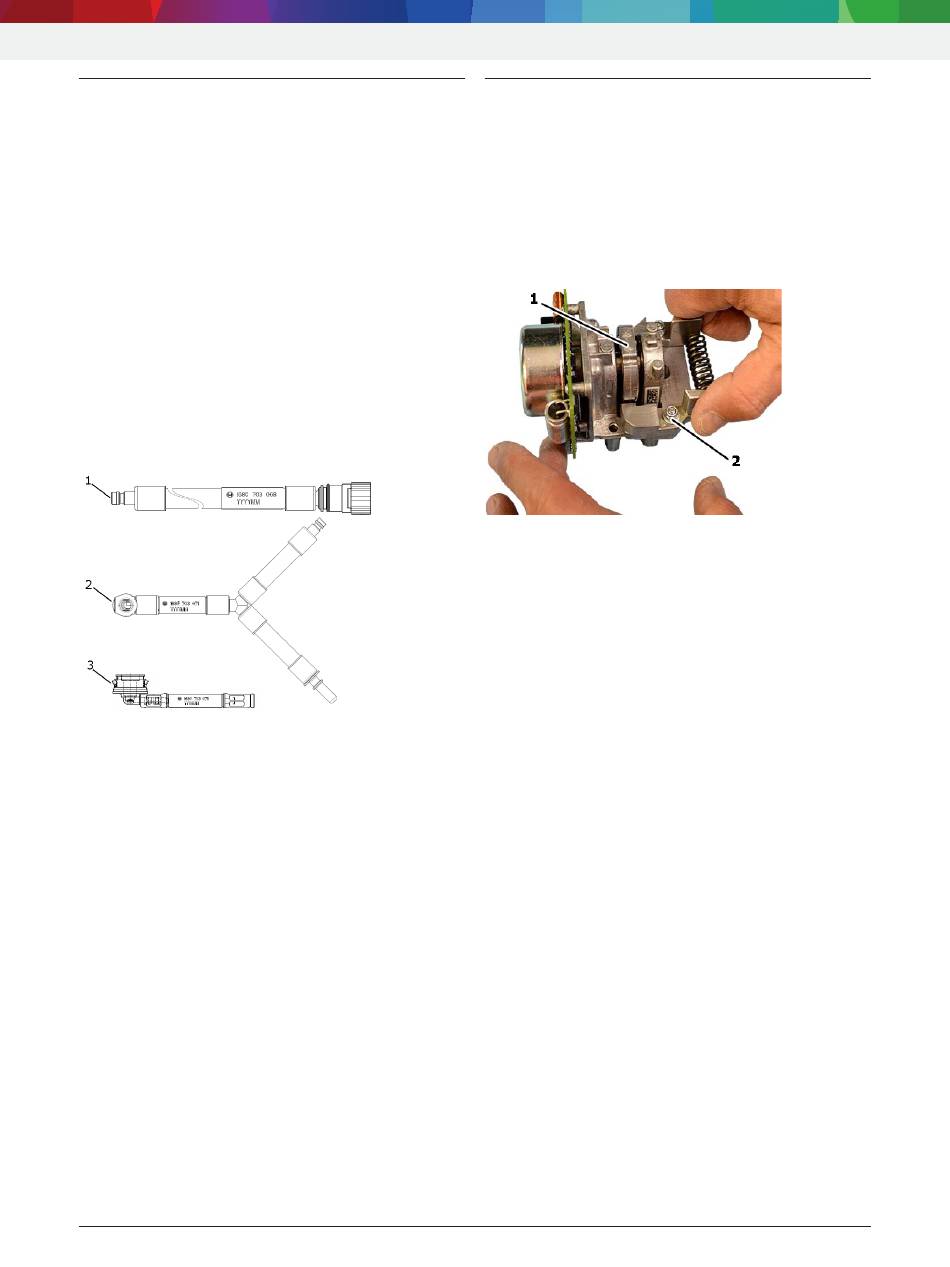

15 ábr.: Az AdBlue-szállítómodul hidraulikus tömlővezetékei
1 Tömlővezeték a 0 986 610 849 számú tömlőkészletből
2 Y-tömlővezeték a 0 986 610 849 számú tömlőkészletből
3 Záródarab 0 986 610 457
i
A tömlővezetékek szakszerű csatlakoztatását és
használatát az ESI [tronic] – vizsgálati és javítási
útmutatók tartalmazzák.
Robert Bosch GmbH
Termékleírás | Denoxtronic 2.2 | 201 |
3.21 Az 1 681 091 181 számú kapocs
A kapocs (16. ábra, 2. poz.) az AdBlue-szállítómodul
javításánál használatos. A kapocs rögzíti a szere-
lés során az FH állásban*) az AdBlue-szállítómodul
(16. ábra, 1. poz.) hajtórúdját, és ezzel megakadályo-
zza a szivattyúmembrán hibás állását és károsodását.
*) FH = felső holtpont
i
A sérült kapcsot nem szabad újra felhasználni, tel-
jesen ki kell cserélni.
16 ábr.: Az AdBlue-szállítómodul 1 681 091 181 kapcsa
1 AdBlue-szállítómodul
2 1 681 091 181 kapocs
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
