hu | 206 | Denoxtronic 2.2 | Karbantartás
6.5 Elemcsere az 1 687 222 191 számú
kézi szivattyúban
!
A nyomás alatt álló kézi szivattyúban (ez onnan
ismerhető fel, hogy a 23. ábra 2. pozícióján lévő du-
gattyúrúd ki van húzva) tilos az elemeket cserélni!
Eljárásmód:
1. Működtesse és tartsa meg a szelepet (23. ábra,
1. poz.).
2. A dugattyúrudat (23. ábra, 2. poz.) tolja be a házba
ütközésig, és várja meg, míg a kijelző kialszik.
3. Húzza ki az elemtartó rekeszt (23. ábra, 3. poz.).
4. Vegye ki a lemerült elemet, majd helyezzen be egy
újat (típus: CR 2430, 3 V). Ügyeljen rá, hogy az
elem pozitív pólusa felfelé nézzen.
5. Zárja vissza az elemtartó rekeszt.
"
A kézi szivattyú ezzel újra üzemkész.

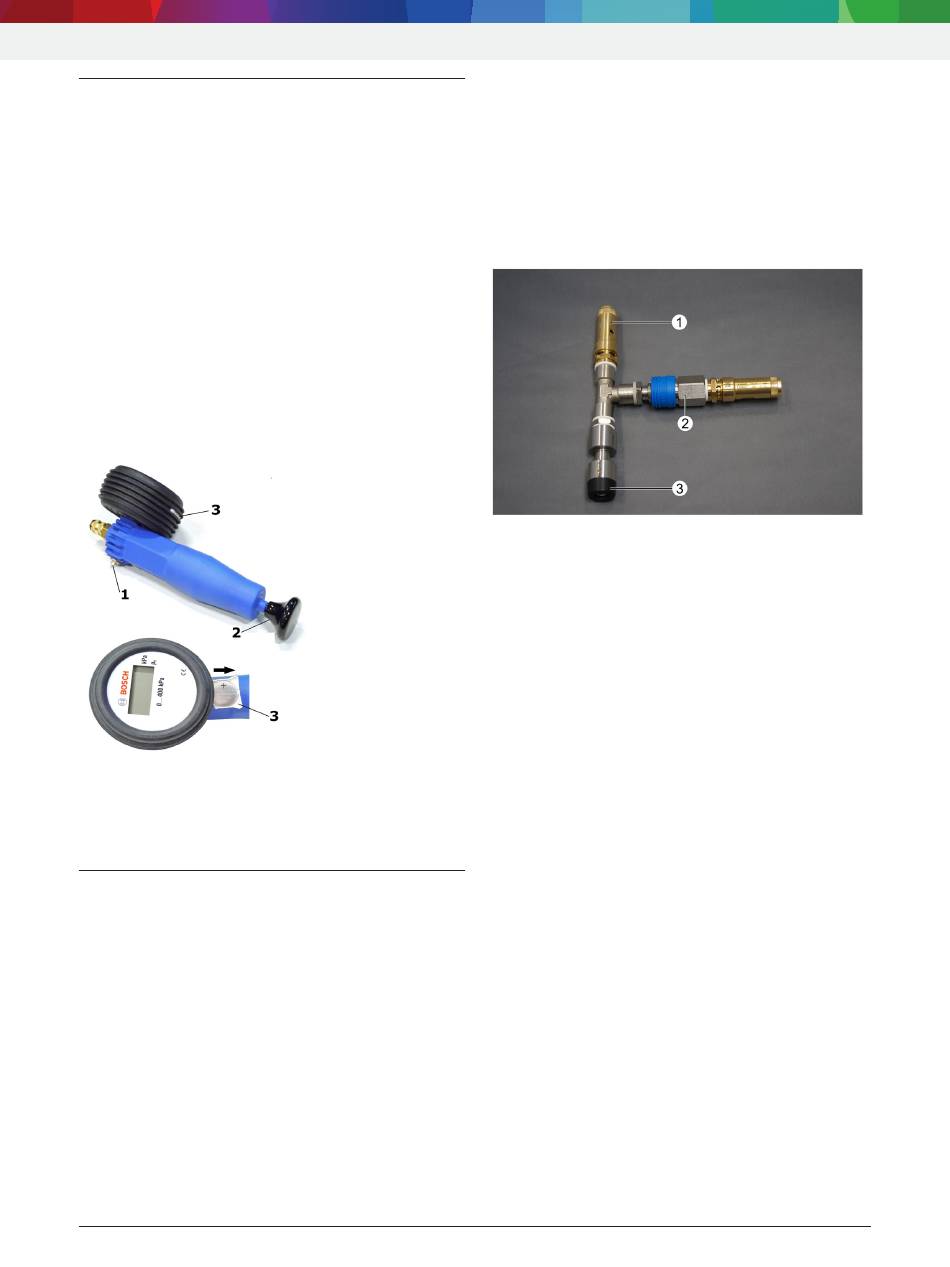

23 ábr.: Az 1 687 222 191 számú kézi szivattyú
1 Szelep
2 Dugattyúd
3 Elemtartó rekesz lítium elemeknek, típus: CR 2430, 3 V
6.6 A 0 986 610 905 számú
tömítőberendezés
Az ütköző szemrevételezéses ellenőrzése:
1. Az ütközőn (24. ábra, 3. poz.) keressen porózus
helyeket, repedéseket vagy más károsodásokat.
2. A sérült ütközőt cserélje ki.
3. A rögzítéshez a mellékelt új üreges csavarokat
használja.
!
Soha ne használjon a kereskedelmi forgalomban kap-
ható csavarokat az ütköző felerősítéséhez! Ez megs-
zünteti a tömítőberendezés biztonsági funkcióját!
|
1 689 989 394 2023-01-24
A biztonsági szelepek működésének ellenőrzése:
i
Évente végezze el a tömítőberendezés biztonsági
szelepei működésének ellenőrzését.
i
A működés ellenőrzése csak tisztított és szűrt
(szűrő <25 µm) sűrített levegővel, maximum 3 bar
vizsgálónyomással végezhető el.
24 ábr.: A 0 986 610 905 számú tömítőberendezés
1 Biztonsági szelep, fix beépítésű
2 Biztonsági modul, leválasztható
3 Ütköző
Eljárásmód:
1. A vizsgálat előtt ellenőrizze, hogy a biztonsági sze-
lep recés anyái be vannak-e hajtva.
2. Helyezze rá a sűrített levegős pisztolyt az ütköző
(24. ábra, 3. poz.) üreges csavarjára.
3. Röviden működtesse a sűrített levegős pisztolyt.
Szükség esetén ismételje meg néhányszor a folyama-
tot. A tömítőberendezés biztonsági szelepeinek ny-
itva kell lenniük. A működés során a sűrített levegő
kilépése hallható.
"
A működés ellenőrzése lezárult, a tömítőberendezés
újra üzemkész.
!
Ha egy biztonsági szelep hibás, akkor a
tömítőberendezés nem használható tovább.
i
A leválasztható biztosági modul külön is cserélhető.
Ha a fixen beépített biztonsági szelep hibás, akkor
a tömítőberendezést ki kell cserélni.
