6.5 Batterietausch bei Handpumpe
1 687 222 191
!
Batterie nicht, bei unter druckstehender Hand-
pumpe, tauschen (Kennung: Kolbenstange,
Abb. 23, Pos. 2 ist gezogen).
Vorgehensweise:
1. Ventil (Abb. 23, Pos. 1) betätigen und festhalten.
2. Kolbenstange (Abb. 23, Pos. 2) bis zum Gehäuse-
anschlag einfahren und warten, bis die Anzeige am
Display erlischt.
3. Batteriefach (Abb. 23, Pos. 3)herausziehen.
4. Verbrauchte Batterie herausnehmen und durch eine
neue Batterie, Typ CR 2430, 3 V ersetzen. Darauf
achten, dass der Pluspol der Batterie oben ist.
5. Batteriefach schließen.
"
Handpumpe ist wieder betriebsbereit.

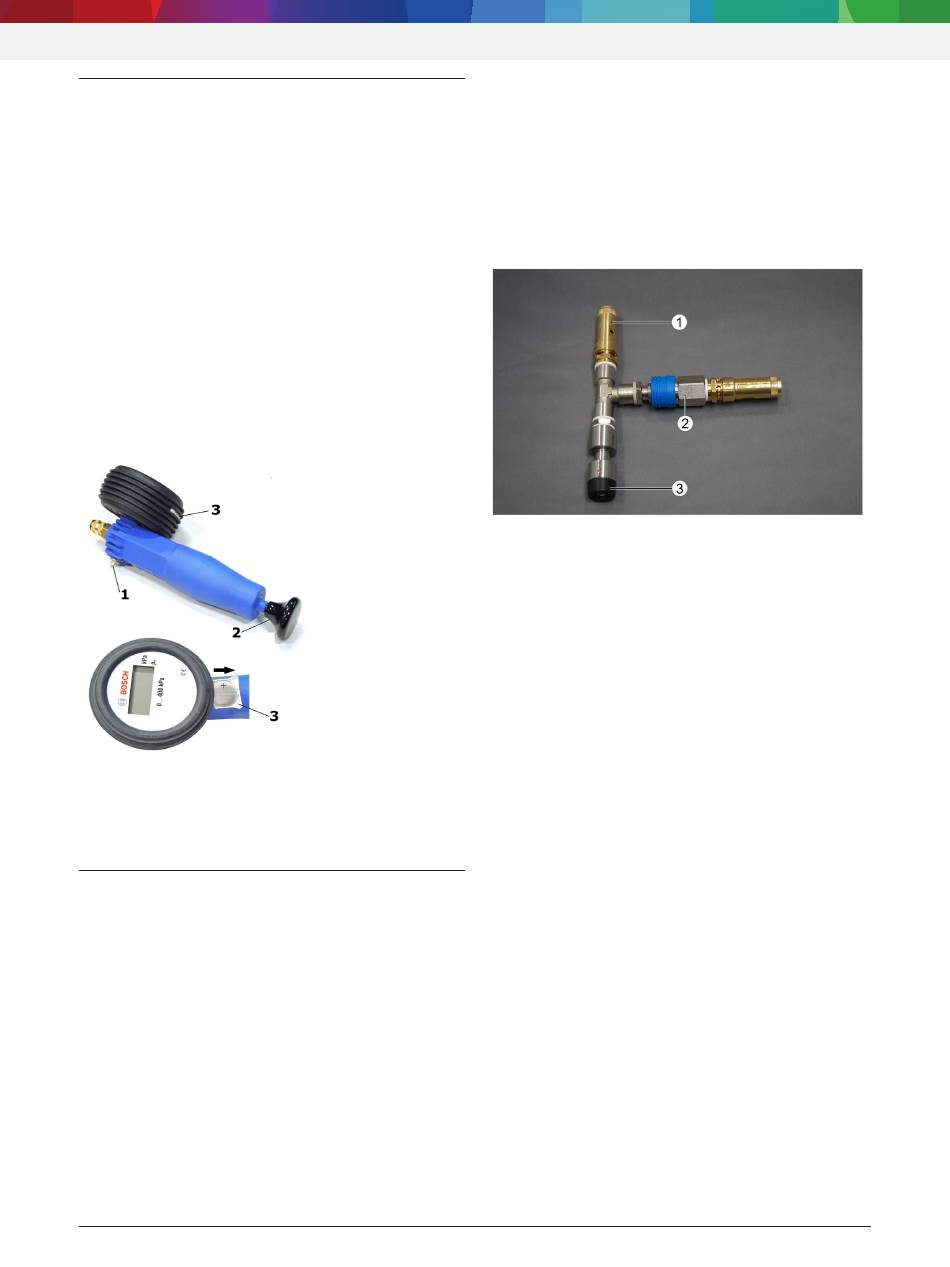

Abb. 23: Handpumpe 1 687 222 191
1 Ventil
2 Kolbenstange
3 Batteriefach für Lithium-Batterie, Typ CR 2430, 3 V
6.6 Abdichtvorrichtung 0 986 610 905
Sichtprüfung Anschlagpuffer:
1. Anschlagpuffer (Abb. 24, Pos. 3) auf poröse Stel-
len, Risse und andere Beschädigungen prüfen.
2. Ein beschädigter Anschlagpuffer ist zu ersetzen.
3. Die mitgelieferte neue Hohlschraube zur Befesti-
gung verwenden.
!
Niemals eine handelsübliche Schraube zur Befesti-
gung des Anschlagpuffers verwenden. Die Sicher-
heitsfunktion der Abdichtvorrichtung ist sonst nicht
mehr gegeben.
Robert Bosch GmbH
Instandhaltung | Denoxtronic 2.2 | 19 |
Funktionsprüfung Sicherheitsventile:
i
Eine Funktionsprüfung der Sicherheitsventile an
der Abdichtvorrichtung ist jährlich durchzuführen.
i
Die Funktionsprüfung darf nur mit gereinigter, gefil-
terter Druckluft (Filter <25 μm) und einem maxima-
len Prüfdruck von 3 bar erfolgen.
Abb. 24: Abdichtvorrichtung 0 986 610 905
1 Sicherheitsventil, fest verbaut
2 Sicherheitsmodul, trennbar
3 Anschlagpuffer
Vorgehensweise:
4. Vor der Prüfung sicherstellen, dass die Rändelmut-
tern der Sicherheitsventile "zugedreht" sind.
5. Druckluftpistole an die Hohlschraube am Anschlag-
puffer (Abb. 24, Pos. 3) ansetzen.
6. Druckluftpistole kurzzeitig betätigen. Vorgang bei
Bedarf mehrmals wiederholen. Die Sicherheitsven-
tile der Abdichtvorrichtung müssen sich öffnen.
Die Funktion ist durch die entweichende Druckluft
hörbar.
"
Die Funktionsprüfung ist abgeschlossen, die Ab-
dichtvorrichtung ist wieder betriebsbereit.
!
Ist ein Sicherheitventil defekt, darf die Abdichtvor-
richtung nicht weiter verwendet werden.
!
Das trennbare Sicherheitsmodul kann separat
ersetzt werden. Ist das festverbaute Sicherheits-
ventil defekt, muss die Abdichtvorrichtung ersetzt
werden.
