Bosch Denoxtronic 2.2 Produktbeschreibung Seite 297

3.6 Teststyreenheter
0 986 614 079 / 080
Til testing av AdBLue-matermodulene kreves teststy-
reenheter. Den tilsvarende testenheten (0 986 614 079
til 12 V eller 0 986 614 080 til 24 V) brukes, avhengig
av konstruksjonen av matemodulen (12 V eller 24 V).
Til fullstendig test kreves i tillegg testsettet
0 986 610 840 og KTS 5XX / 6XX.
Diagnosedataene er tilgjengelige via ESI[tronic] –
"Komponentene Diagnosen ". Det forutsettes et abon-
nement på ESI[tronic]– infotype "K".
Diagnosen på testenheten skjer via egendiagnosen og
det interne feilminnet.
Diagnosen omfatter bl.a. lesing/sletting av feilminnet,
aktuatortesten, funksjonstesten.

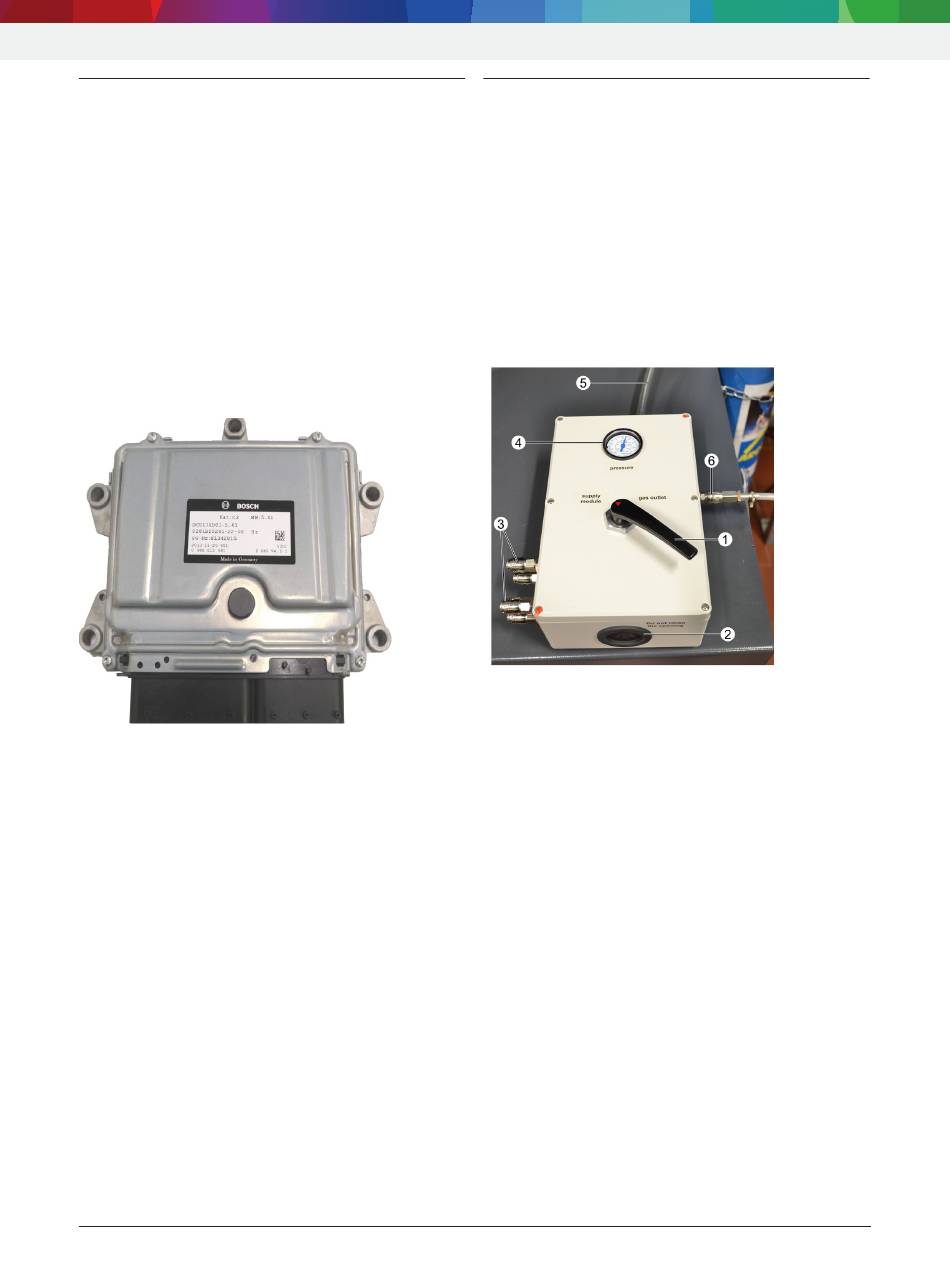

Fig. 3: Teststyreenhet 0986 614 079 / 080
i
Fagmessig tilkobling og bruk av teststyreenheten er
beskrevet i ESI [tronic] – Test- og vedlikeholdsan-
visninger.
i
Defekte teststyreenheter må skiftes ut fullstendig
mot nye teststyreenheter.
Robert Bosch GmbH
Produktbeskrivelse | Denoxtronic 2.2 | 297 |
3.7 Gassfordeler 0 986 610 970
Gassfordeleren brukes kun til tetthetskontroll av Ad-
Blue-kretsen i AdBlue-mateenhetene med formgass 5.
Membran-gjennomføringshylsen (fig. 4, pos. 2) i servi-
ceboksen brukes til å hindre overtrykk i gassfordeleren
samt til kontroll av tettheten i de interne slangene.
På tilkoblingen til ventilasjon (fig. 4, pos. 5) må det
monteres et tilkoblingsstykke (ytre gjenge, 1/4") og en
ventilasjonsslange på kundens side (følger ikke med i
leveransen).
!
Ventilasjonsslangen må gå fra gassfordeleren og
utendørs.
Fig. 4: Gassfordeler 0 986 610 970
1 Koblingsspak
2 Membran-gjennomføringshylse
3 Pluggkoblinger for tilkobling av AdBlue-matemodul
4 Manometer
5 Tilkobling for ventilasjonsslange
6 Pluggkobling for tilkobling av gassflaske formgass 5
i
Forbindelse av gassfordeler til AdBlue-matemodule-
ne, type Denoxtronic 2.2, gjøres med forsyningsled-
ningene 0 986 610 926 og 0 986 610 927.
i
Detaljerte anvisninger om betjening og håndtering
finner du i den separate ESI[tronic]-vedlikeholdsan-
visningen Denoxtronic 2.2.
no
|
1 689 989 394 2023-01-24
