cs | 62 | Denoxtronic 2.2 | Popis výrobku
3.12 Montážní rám 0 986 610 280
Pomocí montážního rámu (obr. 8, pol. 3 a 4) je dop-
ravní čerpadlo AdBlue (obr. 8, pol. 2) upevňováno při
demontáži a montáži.
!
Při použití bezpodmínečně dodržujte pokyny
(použití a točivý moment) v návodech ke zkoušce a
opravě ESI. Chybné použití může způsobit závažné
poškození čerpacího modulu AdBlue a dopravního
čerpadla AdBlue.
!
Defektní montážní rám se dále nesmí používat a
musí být zcela vyměněn.
i
Podrobné pokyny týkající se obsluhy a manipu-
lace viz samostaný návod k opravě ESI[tronic]
Denoxtronic 2.2.
3.13 Zdířková skříň 1 684 486 629 / 630
Zdířkové skříně 1 684 486 629 (obr. 9, pol. 1) a
1 684 486 630 (obr. 9, pol. 2) utěsňují elektrické
připojení při kontrole těsnosti skříně čerpacího modu-
lu AdBlue.
!
V případě poškození musí být zdířková skříň zcela
vyměněna.

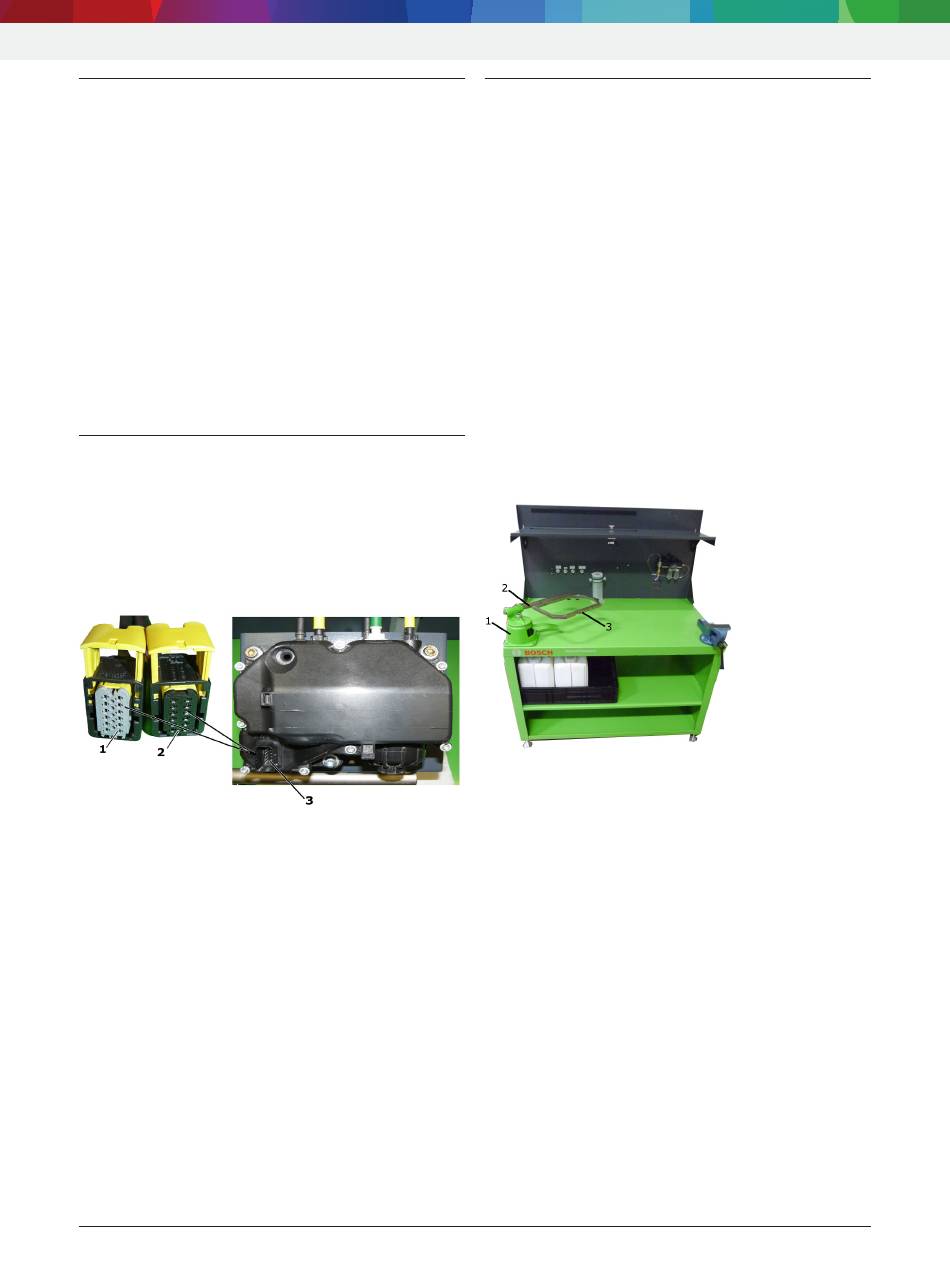

Obr. 9: Zdířková skříň 1 684 486 629 / 630
1 Zdířková skříň 1 684 486 629 (varianta 24-Voltů = šedá)
2 Zdířková skříň 1 684 486 630 (varianta 12-Voltů = černá)
3 Elektrická přípojka čerpacího modulu AdBlue
i
Údaj o napětí je vyražen nad elektrickým přípojem
(obr. 9, pol. 3) ve skříni.
i
Podrobné pokyny týkající se obsluhy a manipu-
lace viz samostaný návod k opravě ESI[tronic]
Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.14 Upínací kozlík 0 986 611 249
i
Vyobrazení (obr. 10) je příkladné.
Upínací kozlík (obr 10. pol. 1) se upevňuje na zkušební
zařízení 0 986 613 880 vlevo vpředu na připravené
pracovní ploše (4 šrouby M8).
Tyč 0 986 610 981 (obr. 10. pol. 2) se zasune do kula-
tého uchycení upínacího kozlíku a připevní svorkami.
Montážní deska 0986 613 550 (obr. 10. pol. 3) se k
tyči připevní pomocí dvou šroubů (M 10).
Čerpací modul AdBlue se při zkošce a opravě upevňuje
na montážní desce. Otočením tyče a páky na upínacím
kozlíku je možné čerpací modu AdBlue během zkoušky
a opravy umístit do odpovídající polohy použití.
!
Při uvolňování a otáčení páky na upínacím kozlíku
vždy rukou přidržujte na montážní desce nebo na
čerpacím modulu AdBlue, aby se zabránilo nekont-
rolovanému překlopení.
Obr. 10: Upínací kozlík 0 986 611 249 na zkušebním zařízení
0 986 613 880
1 Upínací kozlík 0 986 611 249
2 Tyč 0 986 610 981
3 Montážní deska 0 986 613 550
i
Podrobné pokyny týkající se obsluhy a manipu-
lace viz samostaný návod k opravě ESI[tronic]
Denoxtronic 2.2.
