Handpumpe 1 687 222 191

Die Handpumpe wird bei der Dichtheitsprüfung des
Fördermodulgehäuses und des Kühlmittelkreislaufes
eingesetzt.

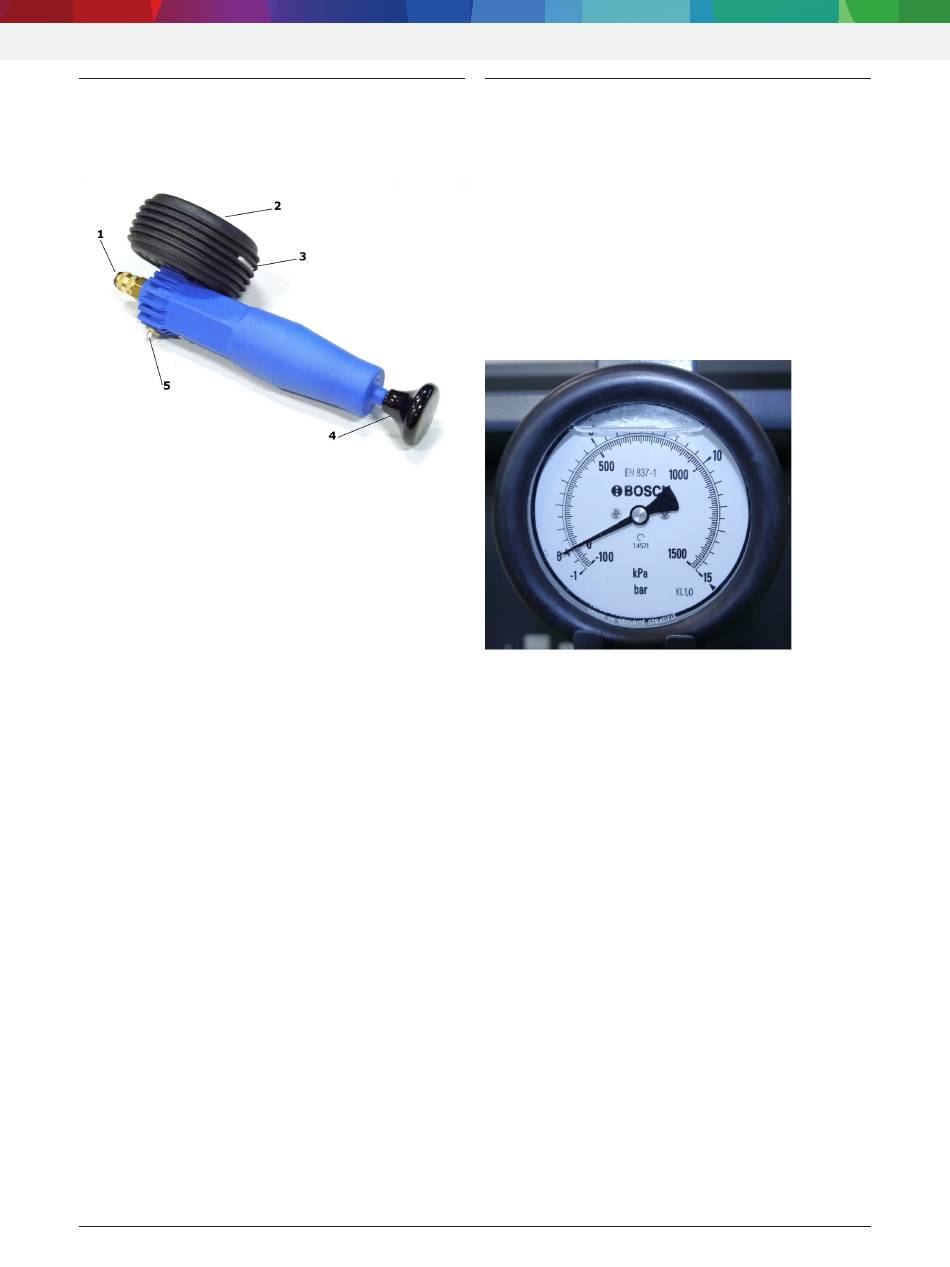

Abb. 5: Handpumpe 1 687 222 191
1 Kupplung Nennweite NW 5
2 digitale Anzeige 0 – 400 k Pa
3 Batteriefach für Lithium-Batterie, Typ CR 2430, 3 V
4 Kolbenstange
5 Ventil
i
Detaillierte Hinweise zur Bedienung und Handha-
bung finden Sie in der separaten ESI[tronic]-In-
standsetzungsanleitung Denoxtronic 2.2.
i
Die Lithium-Batterie, Typ CR 2430, 3 V, gehört nicht
zum Lieferumfang.
i
Hinweise zum Batterietausch im Kapitel "Instand-
haltung" beachten.
Robert Bosch GmbH
Produktbeschreibung | Denoxtronic 2.2 | 9 |
3.9

Manometer 1 687 231 906

Das Manometer wird bei AdBlue-Fördermodulen zur
Prüfung verschiedener Systemdruckbetriebszustände,
der Funktion des Umschaltventils und der Saugleis-
tung verwendet.
!
Das Manometer ist speziell auf die Prüfung von
AdBlue-Fördermodulen abgestimmt, die Verwen-
dung eines anderen Manometers ist nicht zulässig.
i
Detaillierte Hinweise zur Bedienung und Handha-
bung finden Sie in der separaten ESI[tronic]-In-
standsetzungsanleitung Denoxtronic 2.2.
Abb. 6: Manometer 1 687 231 906
i
Die Messgenauigkeit des Manometers muss regel-
mäßig durch eine zertifizierte Prüfstelle überprüft
werden. Dies liegt in der Verantwortlichkeit des
Anwenders.
i
Ein defektes Manometer muss durch ein neues
ersetzt werden.
3.9.1

Manometer befestigen

Mit dem Halter 1 688 132 048 wird das Manometer
1 687 231 906 an der Denoxtronic-Prüfeinrichtung
0 986 613 880 befestigt.
Der Halter wird am Falz der oberen Ablagefläche der
Denoxtronic-Prüfeinrichtung befestigt.
