3.10 A 0 986 615 075 számú
leeresztőszelep alkatrészkészlet
Az alkatrészkészletet az 1 687 231 906 számú
nyomásmérőre kell rácsavarozni.
i
A nyomásmérőt a rácsavarozás alatt villáskulccsal
tartsa meg.
i
Az alkatrészkészlet felső részén egy, a légtelenítés-
re szolgáló zárószelep található (7. ábra, 1. poz.).
i
A vizsgálat alatt ügyeljen rá, hogy a zárószelep
zárva legyen.
!
A vizsgálóvezetékek gyorscsatlakozóra (7. ábra,
2. poz.) való csatlakoztatása során ügyeljen arra,
hogy ezek szilárdan rögzüljenek. Ellenkező esetben
fennáll a veszélye, hogy a csatlakozó a vizsgálat alatt
kiold, és a nyomás (kb. 900 kPa) alatt álló vizsgáló-
közeg kijut.

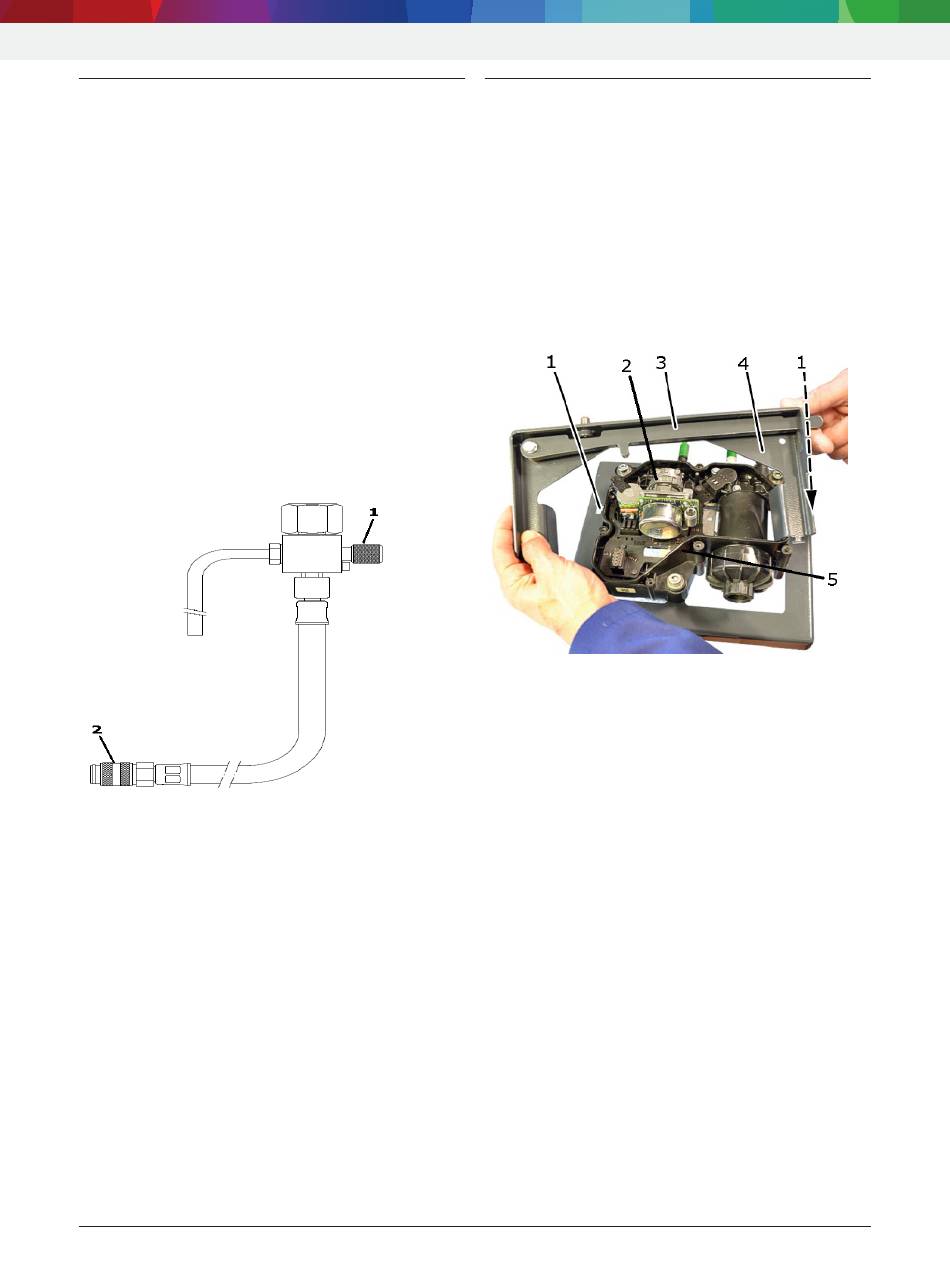

7 ábr.: A 0 986 615 075 számú leeresztőszelep alkatrészkészlet
1 Elzárószelep
2 Gyorscsatlakozó, G 1/8
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
Robert Bosch GmbH
Termékleírás | Denoxtronic 2.2 | 197 |
3.11 A 0 986 613 550 számú szerelőlap
A szerelőlapra (8. ábra, 1. poz.) kell ráerősíteni az
AdBlue-szállítómodult (8. ábra, 5. poz.).
i
Ügyeljen a szerelőlap tisztaságára!
i
A szerelőlap rögzítőmeneteit rendszeresen olajozza
meg, hogy könnyen járjanak.
!
A hibás szerelőlapot nem szabad újra felhasználni,
teljesen ki kell cserélni.
8 ábr.: A 0 986 613 550 számú szerelőlap/
a 0 986 610 280 számú szerelőkeret
1 0 986 613 550 szerelőlap
2 AdBlue-tápszivattyú
3 A szerelőkeret működtető karja
4 0 986 610 280 szerelőkeret
5 AdBlue-szállítómodul (részlegesen ábrázolva)
i
A kezelésről és a használatról a különálló
Denoxtronic 2.2 ESI[tronic] javítási útmutatóból
tájékozódhat.
