Bosch Denoxtronic 2.2 Produktbeschreibung Seite 453

3.12 安装架 0 986 610 280
在拆卸和安装时，通过安装架（插图 8，编号 3 和 4）固定
AdBlue 输送泵（插图 8，编号 2）。
!
使用时务必注意 ESI 检测和维修说明中的提示（用途和
扭矩）。错误的使用会导致 AdBlue 输送模块和输送泵严
重损坏。
!
不可使用已损坏的安装架，应整体更换。
i
详细的操作和处理说明请查阅 Denoxtronic 2.2 单独的
ESI[tronic] 维修说明。
3.13 套筒外壳 1 684 486 629 / 630
套筒外壳 1 684 486 629（插图 9，编号 1）和
1 684 486 630（插图 9，编号2）可在 AdBlue 输送模块的
外壳密封性检测中将电气接口密封起来。
!
若出现损害，必须整体更换套筒外壳。

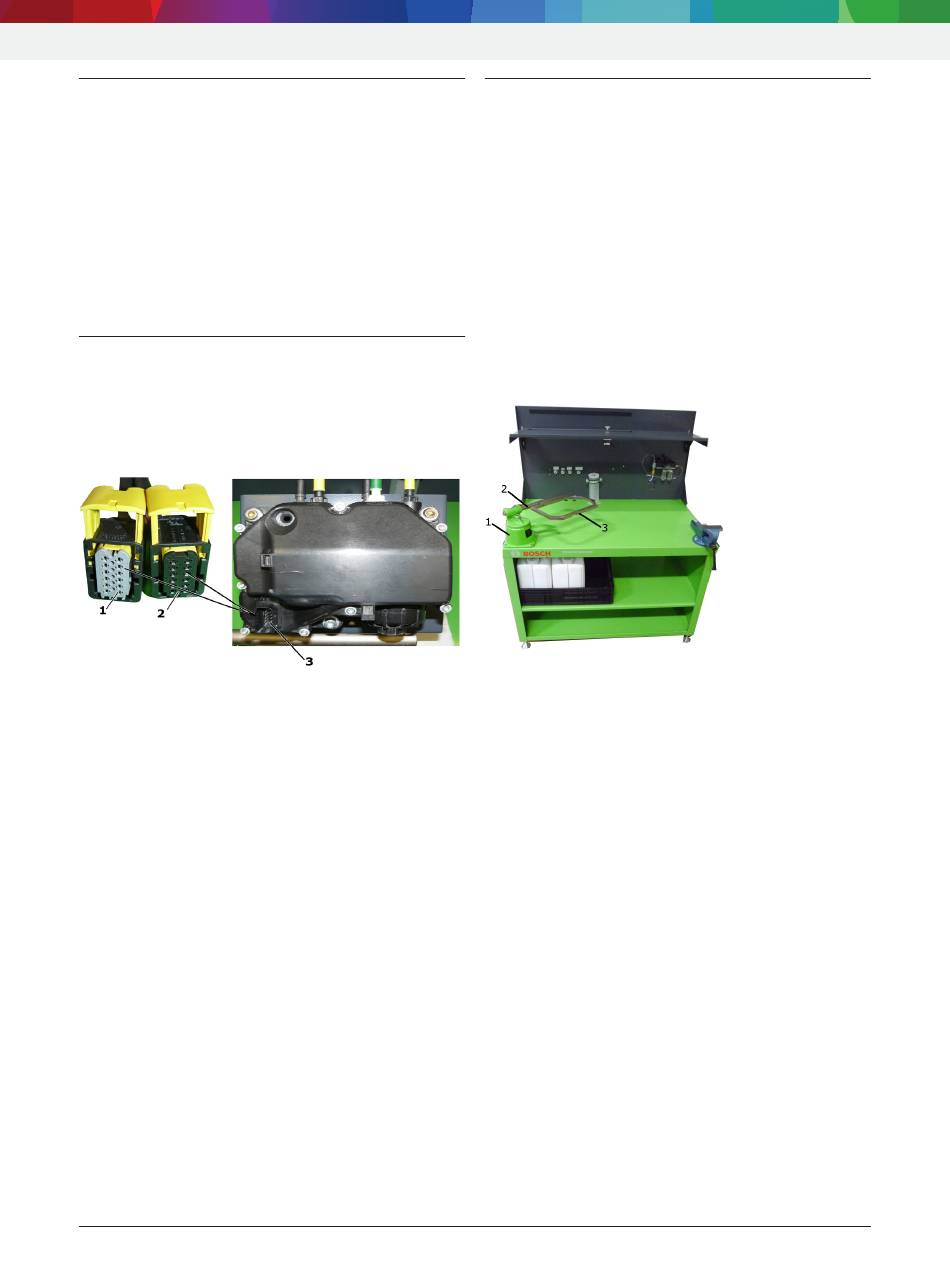

插图 9: 套筒外壳 1 684 486 629 / 630
1 套筒外壳 1 684 486 629（24-V = 灰色）
2 套筒外壳 1 684 486 630（12-V = 黑色）
3 AdBlue 输送模块电气接口
i
电压说明刻记在外壳的电气接口（插图 9，编号 3）上
方。
i
详细的操作和处理说明请查阅 Denoxtronic 2.2 单独的
ESI[tronic] 维修说明。
Robert Bosch GmbH
产品说明 | Denoxtronic 2.2 | 453 |
3.14 固定支座 0 986 611 249
i
插图（图 10）为示例。.
固定支座（插图 10， 编号 1）固定在预安装工作面左前方
的检测装置 0 986 613 880 上（4 个 M8 螺栓）。
杆 0 986 610 981（插图 10， 编号 2）装入固定支座的
圆形支架并被夹紧。安装板 0 986 613 550（插图 10，
编号 3）由两个螺栓 (M 10) 固定在杆上。
将 AdBlue 输送模块固定在安装板上进行检查和修理。在检
测和修理期间，通过旋转杆和固定支座上的操纵杆可以将
AdBlue 输送模块带到相应的工作位置。
!
松开和旋转固定支座上的杆时，用一只手扶住安装板或
AdBlue 输送模块，以避免意外侧翻。
插图 10: 固定支座 0 986 611 249，在检测装置 0 986 613 880 上
1 固定支座 0 986 611 249
2 杆 0 986 610 981
3 安装板 0 986 613 550
i
详细的操作和处理说明请查阅 Denoxtronic 2.2 单独的
ESI[tronic] 维修说明。
zh
|
1 689 989 394 2023-01-24
