Bosch Denoxtronic 2.2 Produktbeschreibung Seite 342

pt | 342 | Denoxtronic 2.2 | Conservação
6.5 Substituição na bomba manual
1 687 222 191
!
Não substituir a bateria com a bomba manu-
al sob pressão (identificação: haste de pistão,
fig. 22, pos. 2 está puxada).
Modo de procedimento:
1. Acionar a válvula e fixá-la (fig. 22, pos. 1).
2. Coletar a haste de pistão (fig. 22, pos. 2) até o
batente da caixa e aguardar até que a indicação se
apague do display.
3. Remover o compartimento da bateria (fig. 22, pos 3).
4. Retirar a bateria gasta e substituí-la por uma nova
bateria, tipo CR 2430, 3 V. Certifique-se de que o
polo positivo da bateria está para cima.
5. Fechar o compartimento da bateria.
"
A bomba manual está novamente operacional.

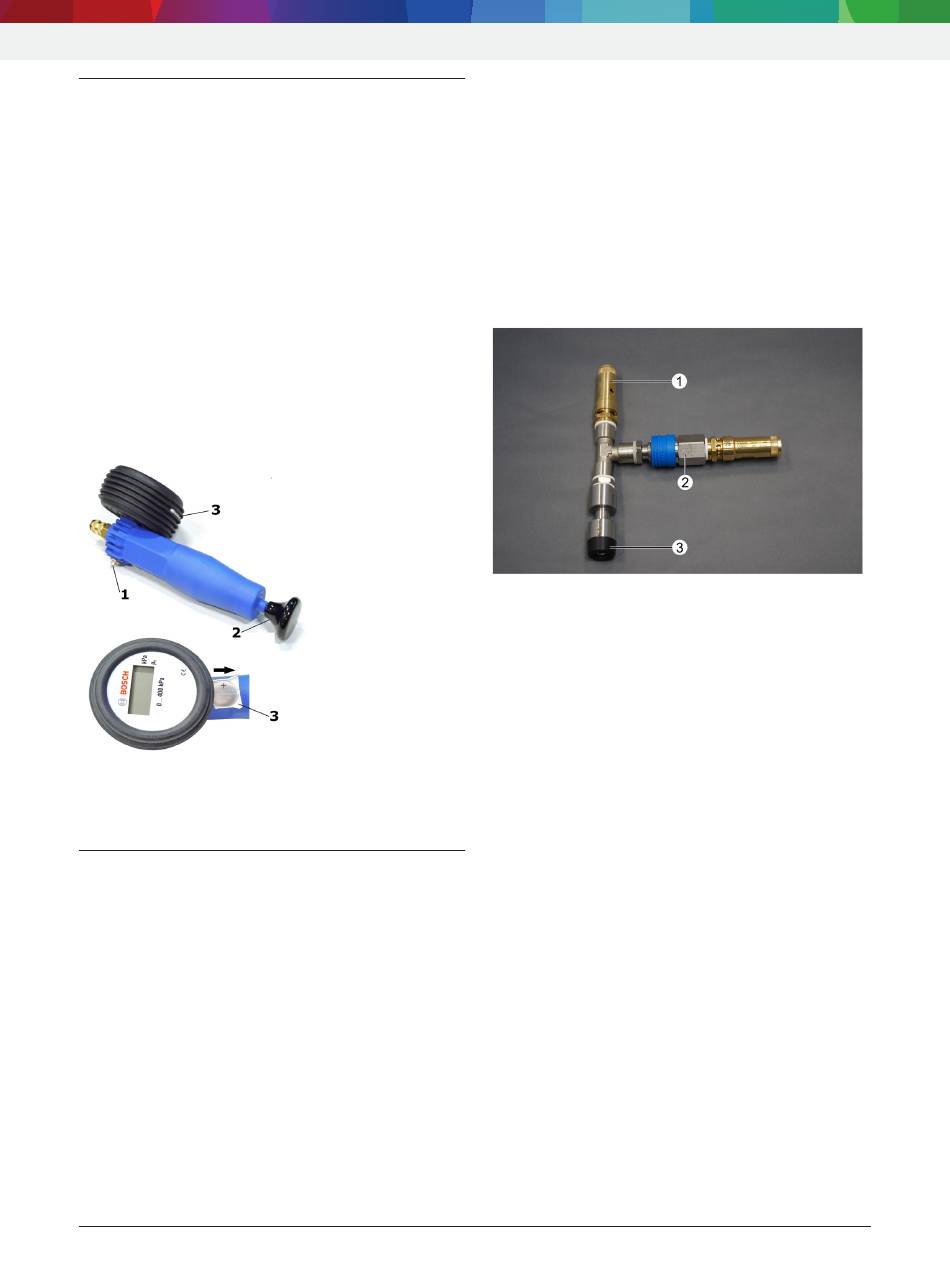

Fig. 23: Bomba manual 1 687 222 191
1 Válvula
2 Haste de pistão
3 Compartimento para bateria de lítio, tipo CR 2430, 3 V
6.6 Dispositivo de vedação
0 986 610 905
Controle visual do amortecedor do batente:
1. Verificar o amortecedor do batente (fig. 24, pos. 3)
quanto a pontos porosos, fissuras e outros danos.
2. Um amortecedor do batente danificado deve ser
substituído.
3. Utilizar o novo parafuso oco fornecido para a
fixação.
!
Nunca utilizar um parafuso comum para a fixação
do amortecedor do batente. Do contrário, a função
de segurança do dispositivo de vedação não fica
garantida.
|
1 689 989 394 2023-01-24
Verificação do funcionamento das válvulas de
segurança:
i
Uma verificação do funcionamento das válvulas
de segurança no dispositivo de vedação deve ser
realizada anualmente.
i
A verificação do funcionamento deve ser realizada
apenas com ar comprimido limpo, filtrado (filtro
<25 µm) e uma pressão de verificação máxima
de 3 bar.
Fig. 24: Dispositivo de vedação 0 986 610 905
1 Válvula de segurança, instalação fixa
2 Módulo de segurança, separável
3 Amortecedor do batente
Modo de procedimento:
1. Antes da verificação, certificar-se de que as porcas
ranhuradas das válvulas de segurança estão aperta-
das.
2. Colocar uma pistola de ar comprimido no parafuso
oco no batente do amortecedor (fig. 24, pos. 3).
3. Acionar brevemente a pistola de ar comprimido.
Se necessário, repetir o processo várias vezes. As
válvulas de segurança do dispositivo de vedação
devem se abrir. A função pode ser percebida atra-
vés do som do ar comprimido escapando.
"
A verificação do funcionamento está terminada, o
dispositivo de vedação está novamente operacional.
!
Se uma válvula de segurança apresentar defeito, o
dispositivo de vedação não deve continuar sendo
usado.
i
O módulo de segurança separável pode ser subs-
tituído separadamente. Se a válvula de segurança
fixa estiver com defeito, o dispositivo de vedação
deve ser substituído.
Robert Bosch GmbH
