3.15 Tätningsanordning 0 986 610 905
Tätningsanordningen (fig. 11, pos. 3) används för kont-
roll av husets täthet för AdBlue-matningsmodulen
(fig. 11, pos. 2) i tryckutjämningselementets hål. För
att göra detta måste tryckkompensationselementet i
höljet på AdBlue matningsmodulen tas bort. För att
fästa tätningsanordningen på AdBlue-matningsmodu-
len krävs hållaranordningen 0 986 610 692 (fig. 11,
pos. 1) och klämkloven (fig. 11, pos. 4) på tätningsa-
nordningen. Ställ in avståndet mellan klämkloven och
tätningsanordningen med medföljande underläggs-
brickor. Vid behov, använd ytterligare egna underläggs-
brickor.

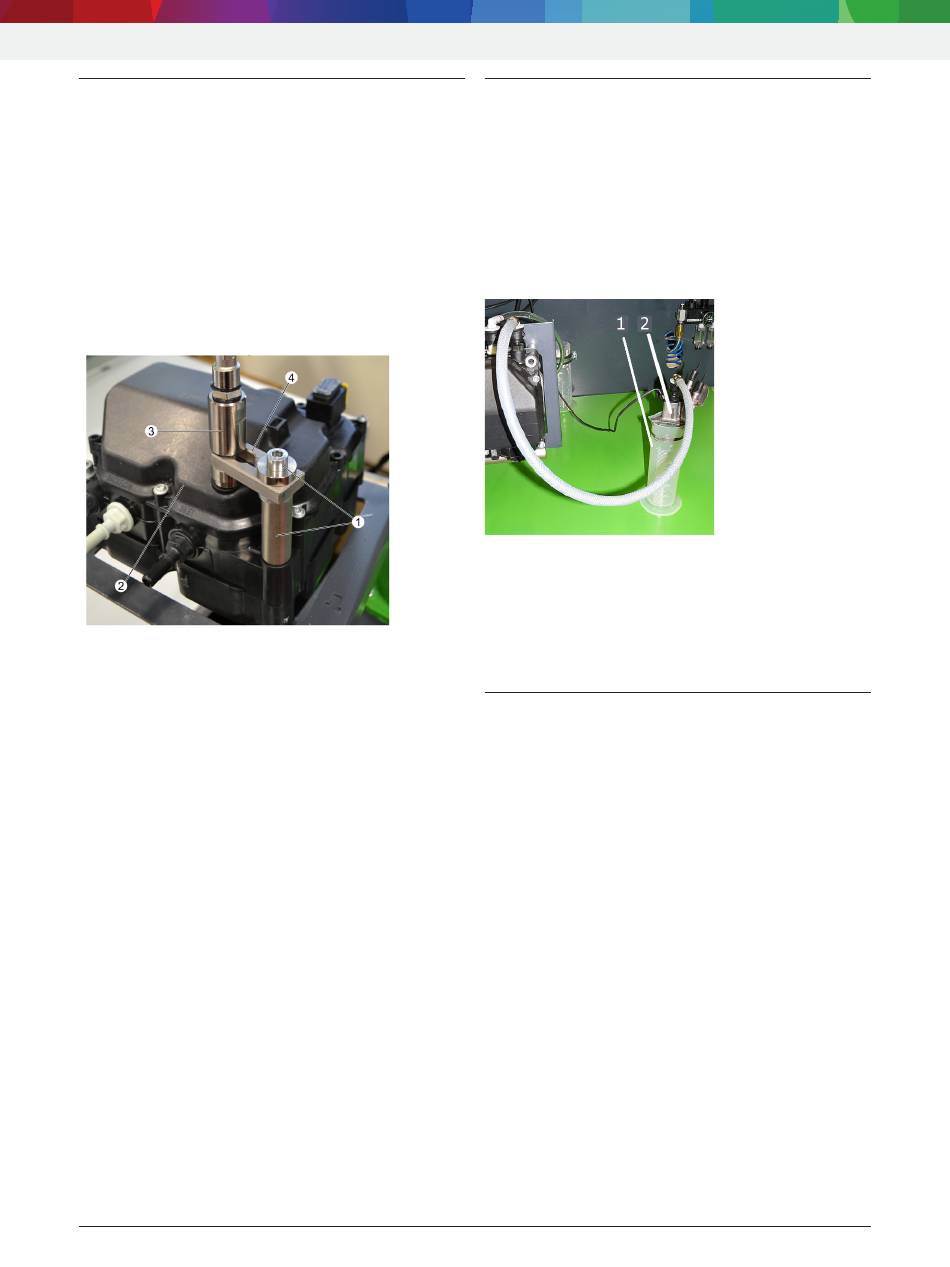

Fig. 11: Tätningsanordning 0 986 610 905
1 Fästanordning 0 986 610 692
2 AdBlue-matningsmodul
3 Tätningsanordning
4 Tätningsanordningens klämklov
i
Detaljerade anvisningar om manövrering och han-
tering hittar du i den separata ESI[tronic]-reparati-
onsmanualen Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.16 Testdoseringsmodul 0 986 610 522
Testdoseringsmodulen (fig. 12, pos. 2) används inom
ramen för AdBlue-matningsmodulens funktionstest för
kontroll av doseringsmängden. Testvätskan som flyter
genom testdoseringsmodulen fångas upp i ett mätglas.
Testdoseringsmodulen styrs av teststyrenheten via
testadaptern 1 687 023 723.
!
En defekt testdoseringsmodul får inte användas
längre och måste ersättas helt.
Fig. 12: Testdoseringsmodul och måttglas
1 Måttglas från måttglasset 0 986 610 460
2 Sätt testdoseringsmodulen 0 986 610 522 på måttglaset
i
Detaljerade anvisningar om manövrering och han-
tering hittar du i den separata ESI[tronic]-reparati-
onsmanualen Denoxtronic 2.2.
3.17 Måttglasset 0 986 610 460
Måttglassetet består av 3 måttglas med vardera
100 ml, 250 ml och 500 ml kapacitet. Testdoserings-
modulen används inom ramen för AdBlue-matningsmo-
dulens returmängdsmätning och doseringsmängdmät-
ning. Testvätskan som fångas upp mäts med hjälp av
våganordningen 0 986 610 838. Se användningsexem-
pel i fig. 12 och fig. 13.
i
Måttglassetet kan endast ersättas helt.
i
Detaljerade anvisningar om manövrering och han-
tering hittar du i den separata ESI[tronic]-reparati-
onsmanualen Denoxtronic 2.2.
