3.15 Dispositivo de sellado 0 986 610 905
Para comprobar la estanqueidad de la carcasa del
módulo de alimentación AdBlue (fig. 11, pos. 2), el
dispositivo de sellado (fig. 11, pos. 3) se introduce en
el orificio del elemento de compensación de presión.
Para ello se debe retirar el elemento de compensaci-
ón de presión de la tapa de la carcasa del módulo de
alimentación AdBlue. Para fijar el dispositivo de sel-
lado al módulo de alimentación AdBlue se necesita el
dispositivo de sujeción 0 986 610 692 (fig. 11, pos. 1)
y la garra de sujeción (fig. 11, pos. 4) del dispositivo
de sellado. Ajustar la distancia adecuada de la garra
de sujeción al dispositivo de sellado con las arandelas
adjuntas. Si fuera necesario, utilizar arandelas adicio-
nales propias.

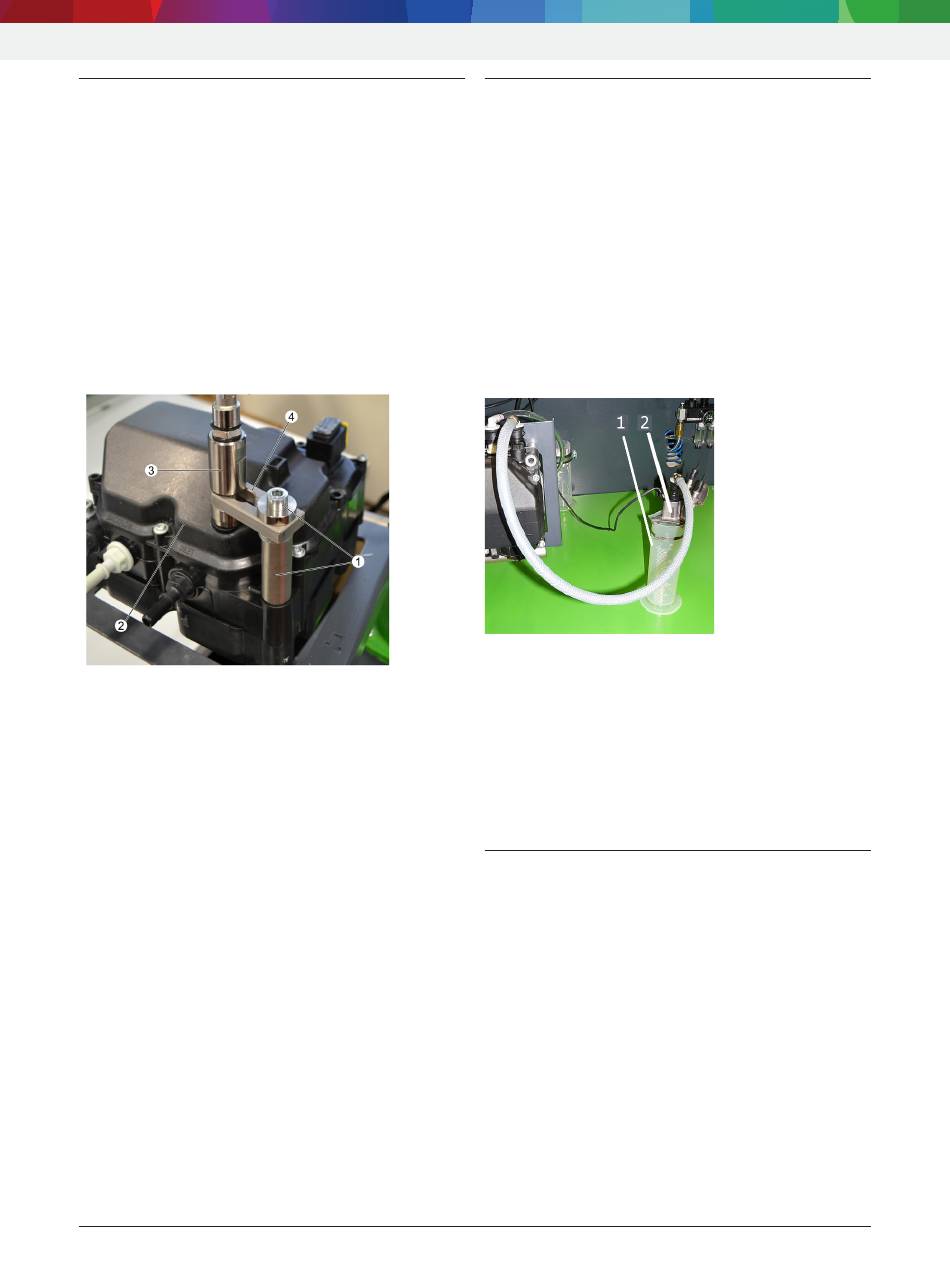

Fig. 11: Dispositivo de sellado 0 986 610 905
1 Dispositivo de sellado 0 986 610 692
2 Módulo de alimentación AdBlue
3 Dispositivo de sellado
4 Garra de sujeción del dispositivo de sellado
i
Encontrará indicaciones detalladas sobre el funcio-
namiento y el manejo en las instrucciones de man-
tenimiento separadas ESI[tronic] Denoxtronic 2.2.
|
1 689 989 394 2023-01-24
3.16 Módulo de dosificación de compro-
bación 0986 610 522
El módulo de dosificación de comprobación (fig. 12,
pos. 2) se utiliza en el marco de la comprobación del
funcionamiento del módulo de alimentación AdBlue
para comprobar la cantidad dosificada. El líquido de
comprobación que pasa por el módulo de dosificación
de comprobación se recoge en un recipiente medidor.
El módulo de dosificación de comprobación está cont-
rolado por el equipo de control de comprobación a tra-
vés del adaptador de comprobación 1 687 023 723.
!
No se debe seguir utilizando un módulo de dosi-
ficación de comprobación defectuoso y se debe
sustituir por completo.
Fig. 12: Módulo de dosificación de comprobación y recipiente
medidor
1 Recipiente medidor del juego de recipientes medidores
0 986 610 460
2 Módulo de dosificación de comprobación 0 986 610 522
colocado sobre el recipiente medidor
i
Encontrará indicaciones detalladas sobre el funcio-
namiento y el manejo en las instrucciones de man-
tenimiento separadas ESI[tronic] Denoxtronic 2.2.
3.17 Juego de recipientes medidores
0 986 610 460
El juego de recipientes medidores compuesto por
3 recipientes medidores de 100 ml, 250 ml y 500 ml
de capacidad respectivamente. Se utiliza en el marco
de la comprobación del funcionamiento del módulo
de alimentación AdBlue en el caso de la medición de
cantidades de retorno y de dosificación. El líquido de
comprobación recogido se mide con ayuda del dispo-
sitivo de pesaje 0 986 610 838. Véase el ejemplo de
aplicación en la fig. 12 y fig. 13.
i
El juego de recipientes medidores solo se puede
renovar por completo.
i
Encontrará indicaciones detalladas sobre el funcio-
namiento y el manejo en las instrucciones de man-
tenimiento separadas ESI[tronic] Denoxtronic 2.2.
