09.02
Kabelbinder
Länge nach
Bauform anpassen
Schirmung

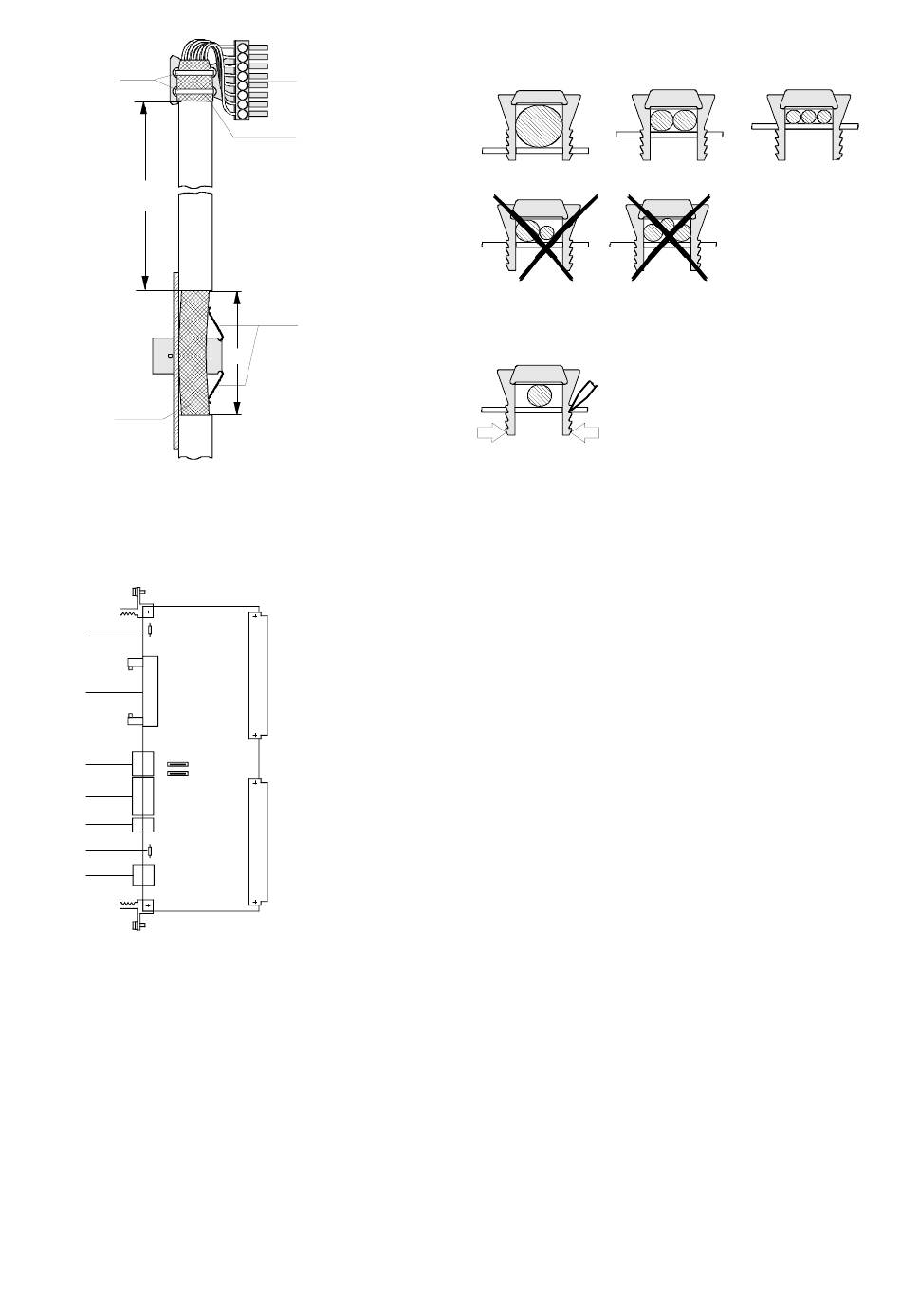

Bild 3.4 Anschließen der Steuerleitungen und Handhabung der Schirmschellen
3.3.3

Anschlussklemmen und Einstellelemente auf der Baugruppe CUR (A10)

R135
A10
CUR
PMU
S1
X100
S2
X101
X102
R136
X104
Bild 3.5 Steuerklemmen und Einstellelemente auf der CUR
Einstellelemente:
•
DIP-Switch S1, S2:
zwischen
und S2
Siemens AG 6SE7087-6AK85-0AA0
Einspeiseeinheit Betriebsanleitung
Stecker
Schirmung überstülpen
und z.B. mit
Schrumpfschlauch
befestigen
Feder nicht
überbiegen
35
beide offen: kein Busabschluss für die RS485-Schnittstelle (Klemmen X100-1
bis X100-4)
beide geschlossen: Busabschluss für die RS485-Schnittstelle aktiv (150Ω
RS485P und RS485N, 390Ω von RS485P auf
+5V-Versorgung, 390Ω von RS485N auf Masse)
Anmerkung: Bei Verwendung des optionalen Bedienfeldes OP1S an der Grund-
geräteschnittstelle SST1 (X100 oder X300) müssen die DIP-Schalter S1
geschlossen sein.
Schirmschelle einrasten
Ø ≤ 15mm Ø ≤ 7,5mm
Schirmschelle lösen
DEUTSCH
Anschließen
Ø ≤ 5mm
Schelle mit der Hand oder mit einem
Schraubenzieher zusammendrücken
und nach oben abziehen.
Vorsicht!
Die Schellen sind scharfkantig!
3-9
